三通式金属电气接线防护壳体结构

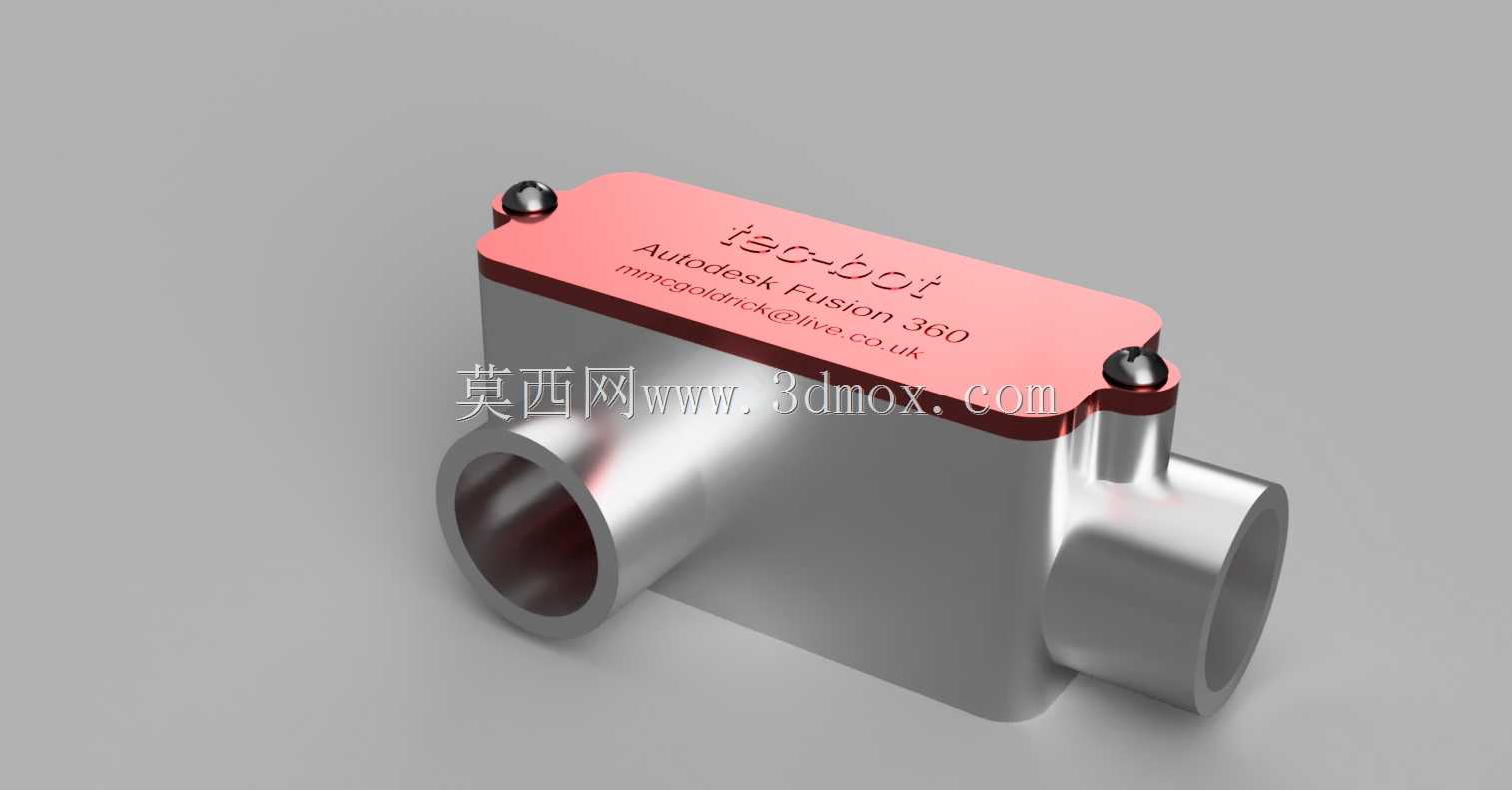

这款三通式电气接线壳体，主要应用在工业布线、低压电气线路转接、户外设备线缆分接场景中，承担线缆接头防护、线路分路转接、绝缘隔离的核心作用，常见于自动化生产线布线、户外照明线路敷设、小型机电设备内部接线等工况，能避免线缆接头裸露带来的漏电、积尘、受潮、外力磕碰损伤问题。从结构设计来看，壳体采用一体压铸成型的主体结构，搭配独立上盖板，两个侧向的通腔为标准管线对接接口，接口内径匹配常规穿线金属软管与硬管的外径公差，安装时可直接将穿线管路插入接口，通过侧壁顶丝或者配套锁母完成固定，无需额外做转接适配。上盖板通过两颗对称布置的紧固螺丝与主体连接，盖板与主体的贴合面做了台阶式止口设计，装配后能形成有效密封间隙，搭配密封胶条即可满足常规户外工况的防尘防水要求，日常检修时只需拆下两颗螺丝即可打开盖板完成接线操作，无需拆解整体管路，大幅降低后期运维的工作量。设计阶段优先考虑了安装边界的适配性，主体的两个侧向接口轴线处于同一水平面且互相垂直，第三个接口方向可根据实际布线需求调整适配，壳体整体壁厚均匀，压铸成型后不易出现缩孔、变形缺陷，内部预留的接线腔空间足够容纳3-4组导线接头的压接、铰接操作，不会出现腔室过小导致线缆挤压、绝缘层破损的问题。壳体外部没有多余的突出结构，安装时可通过侧面的固定耳或者配套卡箍直接固定在墙面、设备机架、管线支架上，安装占用的横向与纵向空间都经过优化，不会在狭窄布线空间内出现干涉问题。从实际使用角度出发，这种金属壳体相比塑料接线盒，抗冲击能力更强，在有机械碰撞风险的车间工况下，能有效抵御外力冲击，保护内部接线接头，同时金属材质的散热性能更优，当线缆通过大电流产生微量热量时，可通过壳体快速散出，避免腔室内积热加速绝缘层老化。接口的边缘做了圆角钝化处理，穿线时不会划伤线缆外层绝缘皮，盖板上的标识区域可直接标注线路编号、回路信息，方便后期线路排查。
