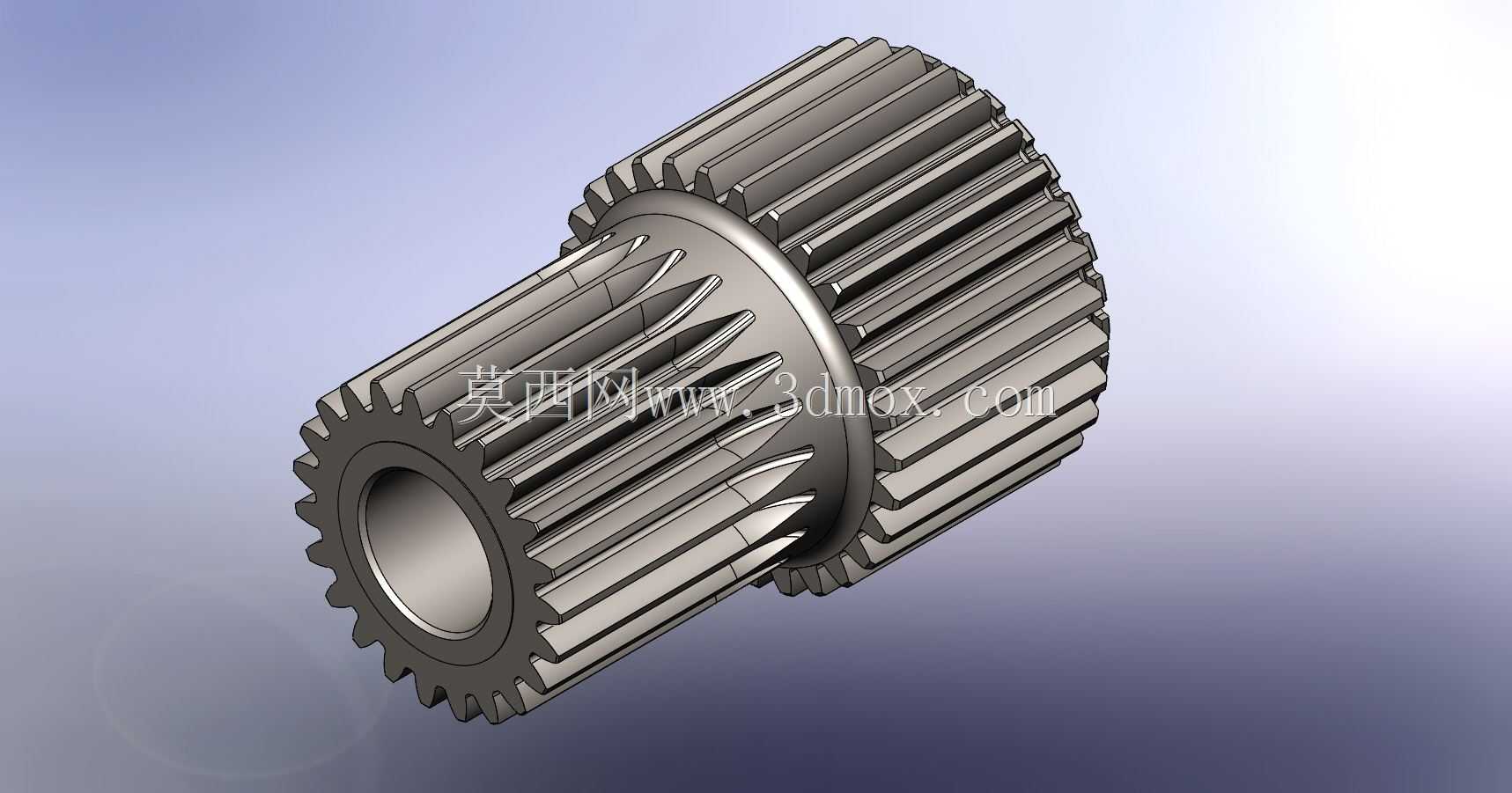

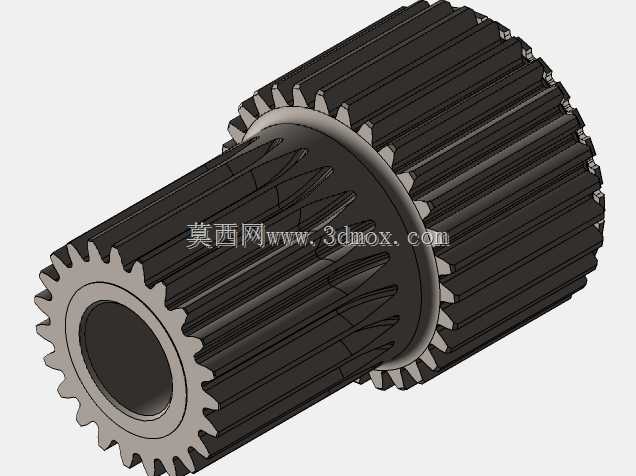

双联直齿太阳齿轮传动构件设计

这款双联直齿太阳齿轮，是行星轮系传动结构中的核心输入构件，日常在工业行星减速机、工程机械行走驱动、新能源汽车电驱变速器、重型输送设备的减速单元中都能见到它的身影，承担着将输入轴的扭矩均匀分流给周边行星轮、实现固定传动比减速增扭的核心作用。不同于单联太阳轮的设计，这款构件将两组不同齿数的直齿圆柱齿轮集成在同一带内花键的轮毂基体上，一端的小模数齿轮可与一级行星架上的行星轮啮合，另一端的大模数齿轮可直接对接二级传动的啮合副，省去了分体式齿轮装配所需的轴向定位、键连接配合环节，能有效压缩传动单元的轴向安装空间，同时避免分体装配带来的同轴度误差，提升整套轮系的传动平稳性。从设计逻辑来看，建模阶段优先保证两组齿圈的同轴度公差，内花键的定心直径与齿顶圆、齿根圆的径向跳动控制在合理范围内，避免装配后出现轮齿偏载、局部磨损加剧的问题；齿向修缘参数结合实际工况的载荷波动做了适配，在重载启动、正反转切换的场景下，能有效降低轮齿啮合冲击，减少传动过程中的异响。安装边界上，构件中心的内花键孔直接与输入动力的花键轴配合，轴向通过轴肩与孔用挡圈实现限位，两组齿圈的外径尺寸分别匹配对应级行星轮的中心距要求，轮毂外圆的台阶面可作为装配时的轴向定位基准，无需额外加装定位套即可完成与相邻构件的位置校准。实际应用中，这类双联太阳轮多采用渗碳淬火工艺处理齿面，齿面硬度满足长期重载传动的耐磨要求，建模时还原的齿根过渡圆角，能有效降低齿根应力集中，避免交变载荷下出现轮齿断裂的失效问题；轮齿的齿距累积误差、公法线长度公差均按通用行星传动的精度等级设定，可直接适配常规中载传动场景的选型需求，结构设计上没有冗余的减重孔或异形结构，兼顾了加工工艺性与结构强度，适合批量滚齿加工生产，装配时无需复杂的配磨工序，只要保证内花键与输入轴的配合间隙在设计范围内，即可实现顺畅啮合。
