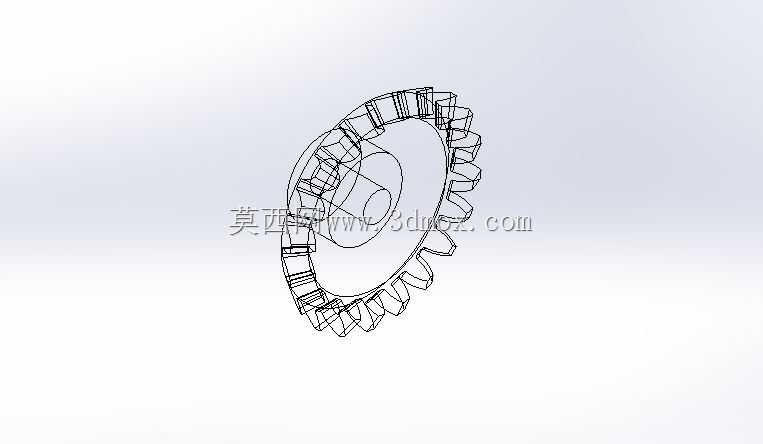

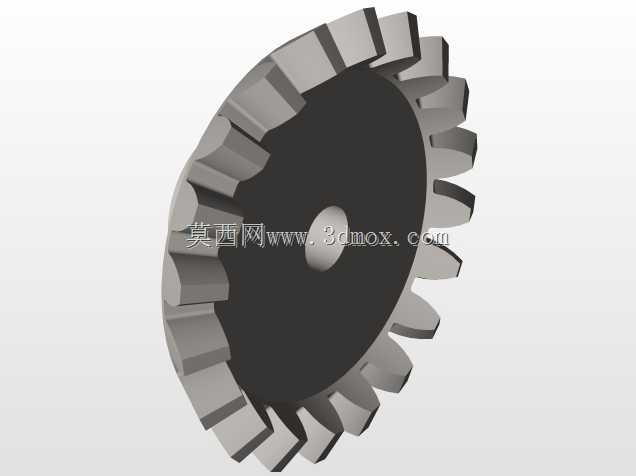

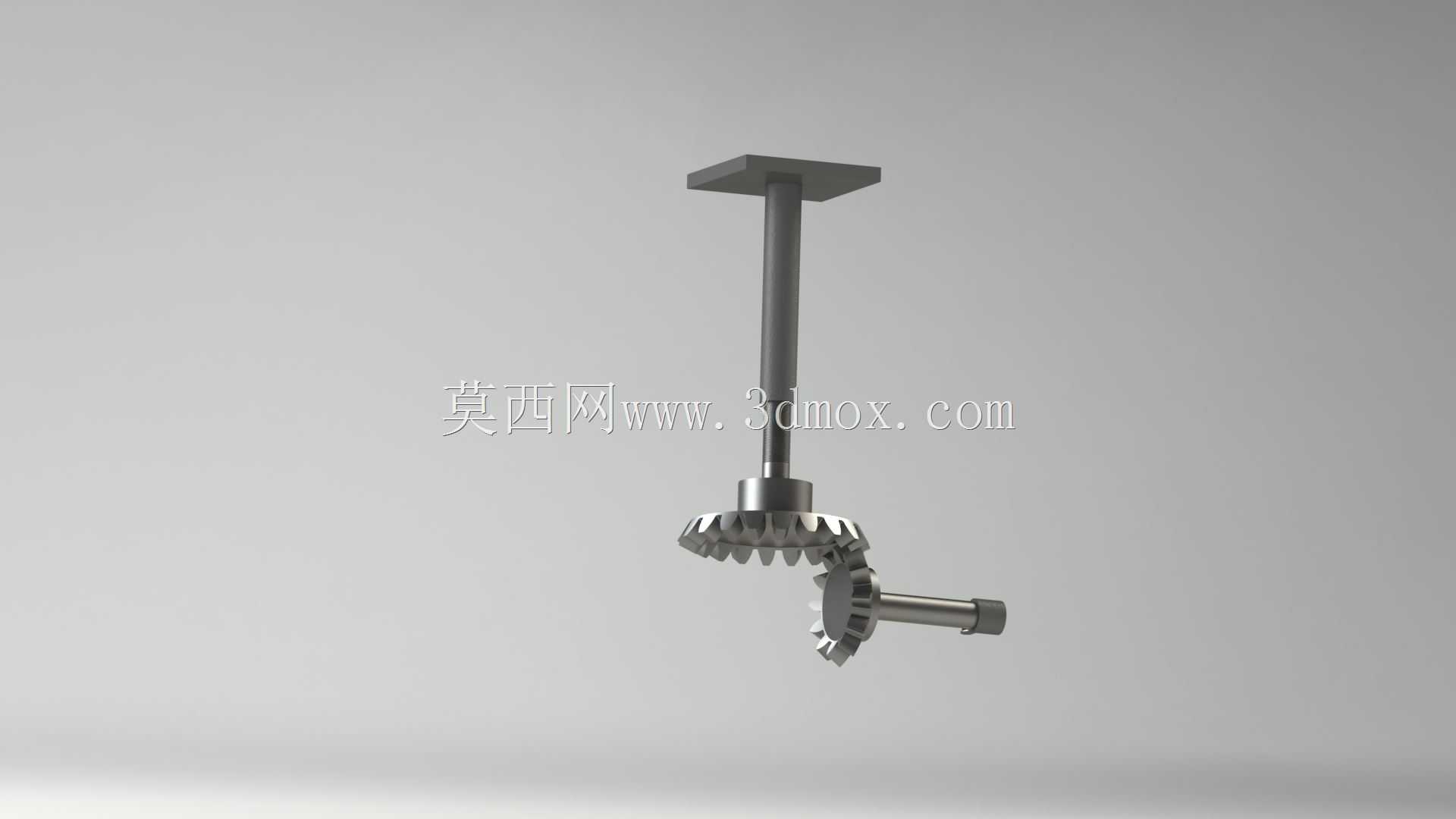

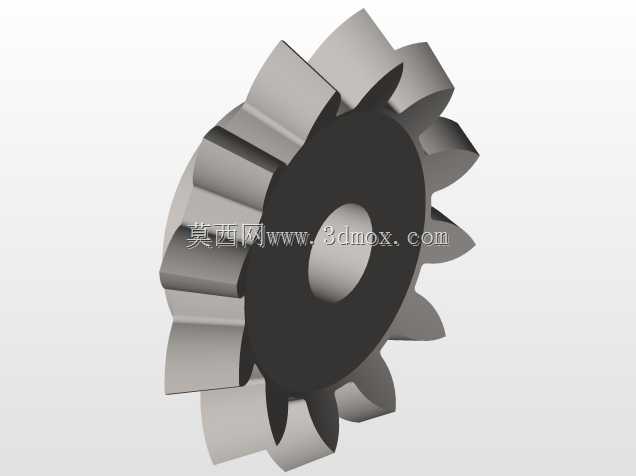

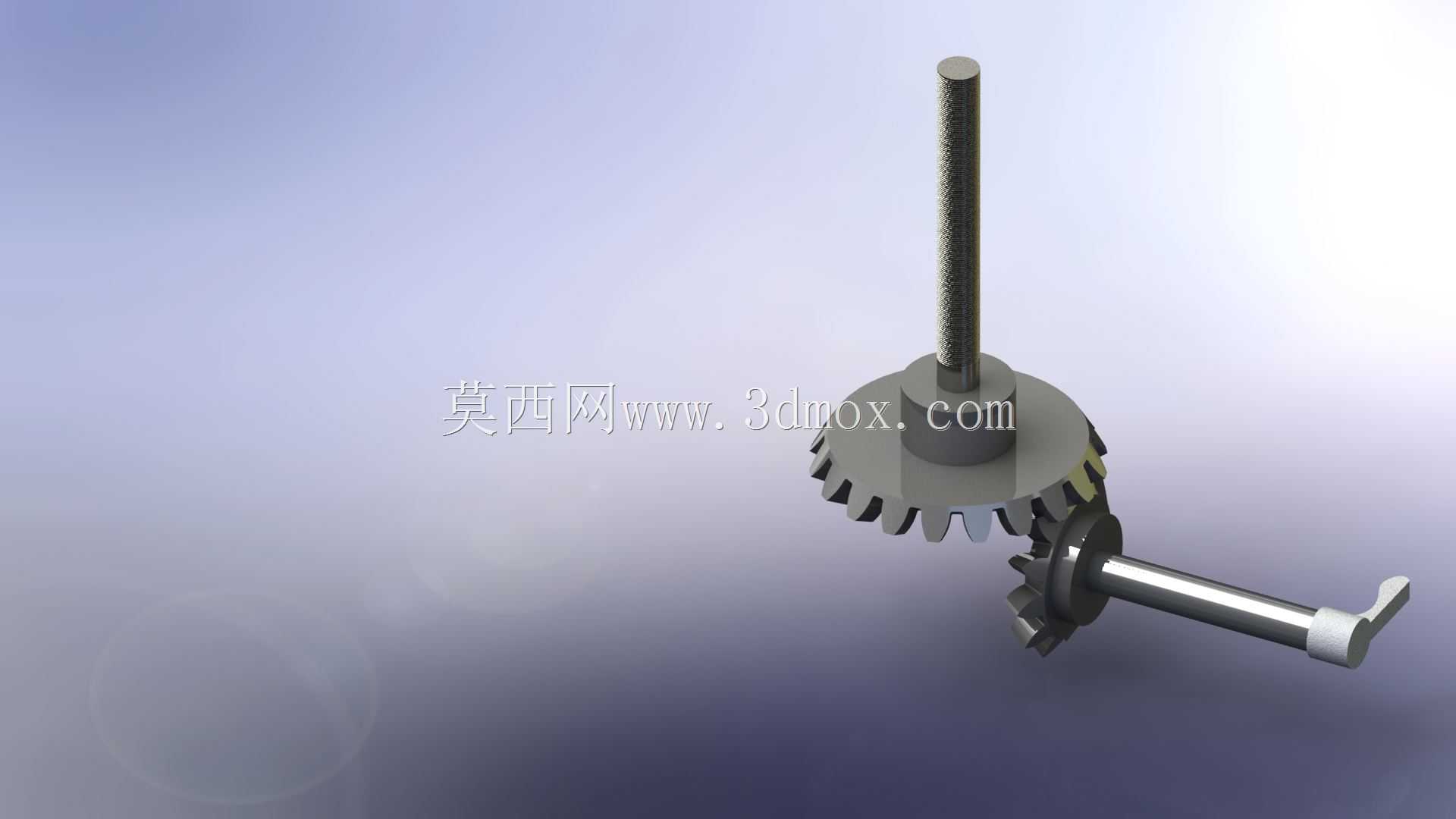

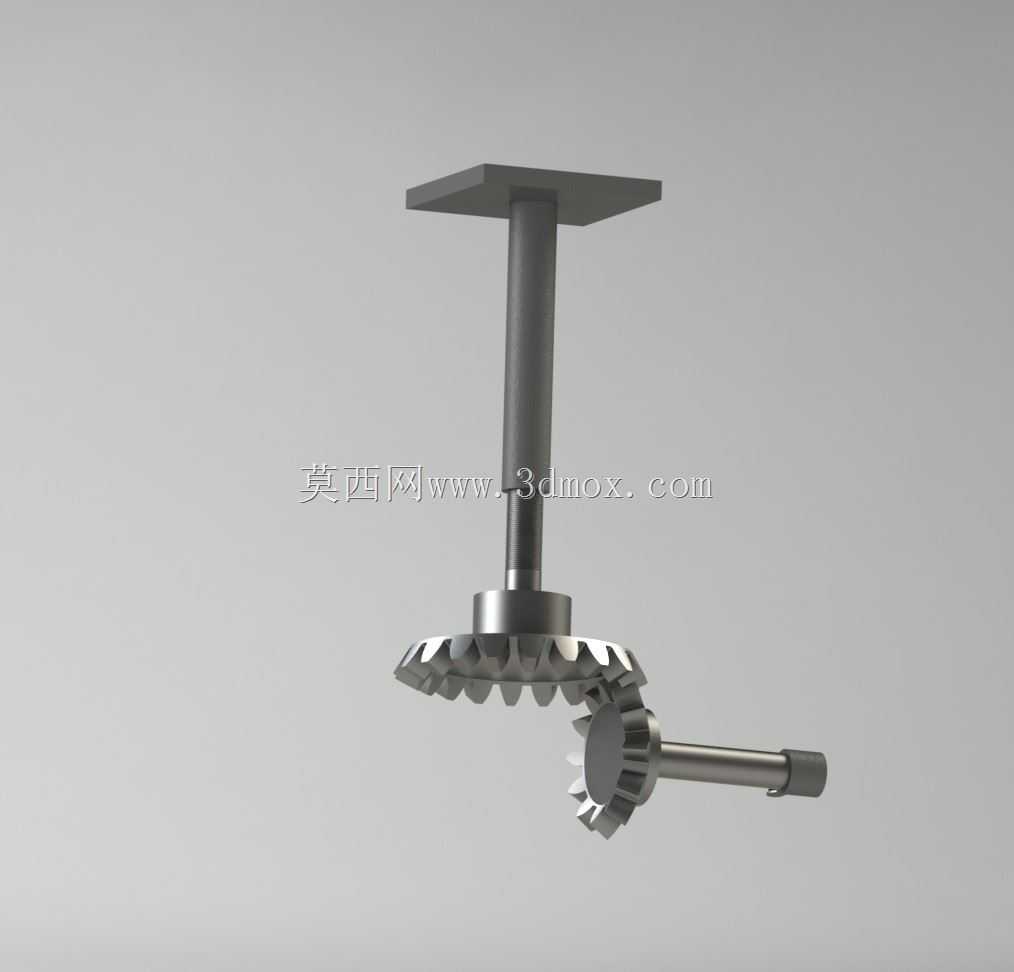

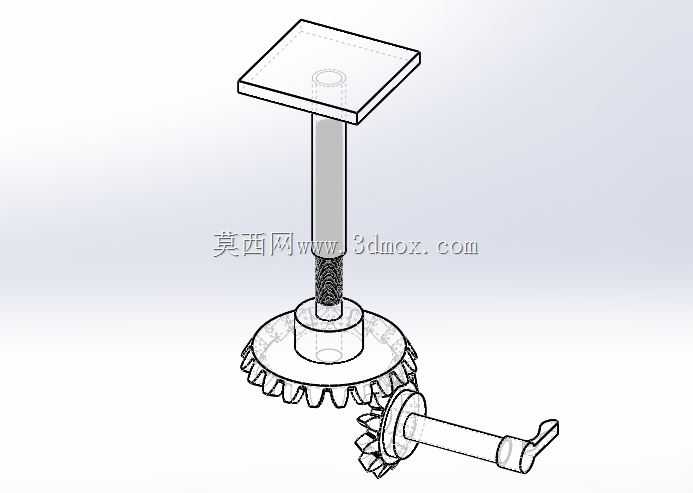

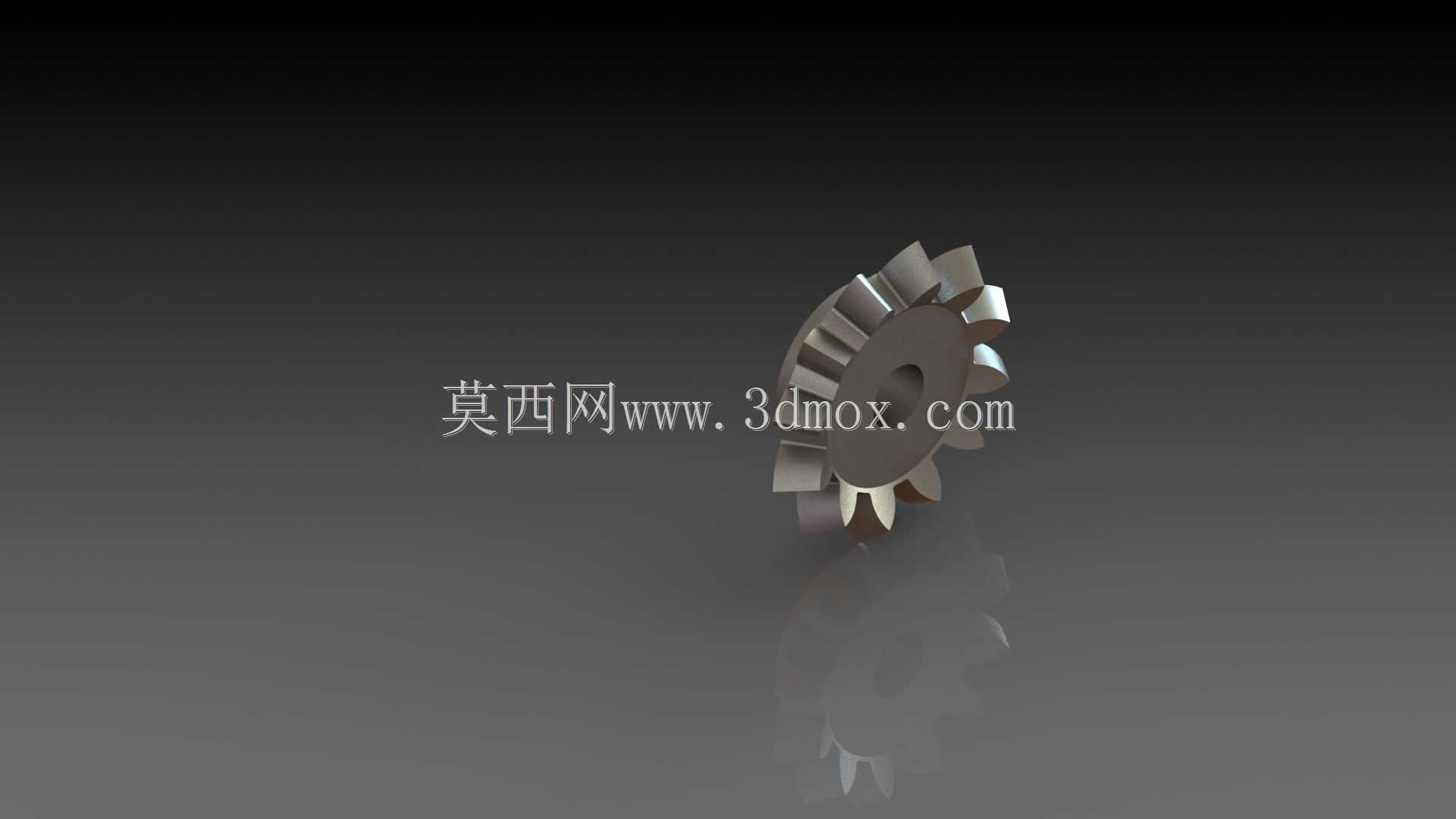

这套锥齿轮垂直传动结构,核心解决的是空间内两垂直相交轴之间的旋转动力换向传递需求,在各类需要将水平输入动力转换为垂直方向输出的小型设备、教学演示装置、轻工机械进给机构中都有广泛的适配场景。从结构布局来看,竖直轴顶端预留了平板安装接口,可直接固定执行端的工装、载台或者操作部件,水平轴的末端做了轴径收窄与定位台阶设计,能够适配手轮、联轴器或者小型动力源的输出端连接,安装时仅需要固定竖直轴上部的安装板,即可完成整套组件的定位,不需要额外设计复杂的支撑基座,大幅降低了配套结构的设计工作量。设计过程中重点考量了锥齿轮的啮合间隙控制,两个伞形齿轮的分度锥角严格按照90度相交轴传动参数计算,齿面做了等宽齿形修型,能够保证传动过程中齿面接触面积均匀,避免局部应力集中导致的齿面过早磨损,同时竖直轴上设置了两处轴肩定位,分别对应上部安装板的限位和下部锥齿轮的轴向固定,水平轴同样通过轴肩与齿轮端面贴合,保证两轴的交点与齿轮节锥顶点重合,从结构上消除了安装错位带来的传动卡滞、异响问题。实际使用场景中,这类结构常被用在小型工作台的升降微调机构、教学用传动原理演示台、小型阀门的远程操作换向结构上,当转动水平轴时,动力通过锥齿轮啮合传递到竖直轴,带动顶端的安装部件做旋转或者升降动作,传动比为1:1的设计能够保证输入输出转速一致,操作时的反馈手感直接,没有多余的传动空程。整套结构的外形边界控制紧凑,竖直方向的总长度可根据实际安装空间调整轴段长度,水平方向的伸出长度同样可以根据安装需求做适配修改,齿轮部分的啮合区域预留了足够的润滑脂填充空间,日常维护时仅需要定期在齿面补充润滑脂即可保证长期顺畅运行,不需要复杂的密封结构设计,适配开放或者半封闭的设备安装环境。在建模过程中,所有轴段的直径都按照常用的五金配件标准尺寸选取,安装板的孔位也预留了标准螺丝的过孔尺寸,设计人员直接调用这套模型时,不需要再对安装接口做二次修改,就可以直接装配到整体设备的三维装配体中,能够有效缩短结构设计的周期,同时齿轮部分的齿形参数完全符合机械设计手册的标准要求,后续加工时可以直接导出工程图用于生产,不需要重新校核齿形参数。
- 上一篇:V型六缸汽车动力总成结构展示
- 下一篇:卧式带接管法兰端承压罐体结构
- 全部评论(0)
- 模板大小: 30.49 MB
- 售价:5金币
- 下载次数: 67
- 系统要求: STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,Solid Edge,STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,KeyShot,Rendering
- 软件分类: 齿轮
