离心式流体传动叶轮精密结构设计

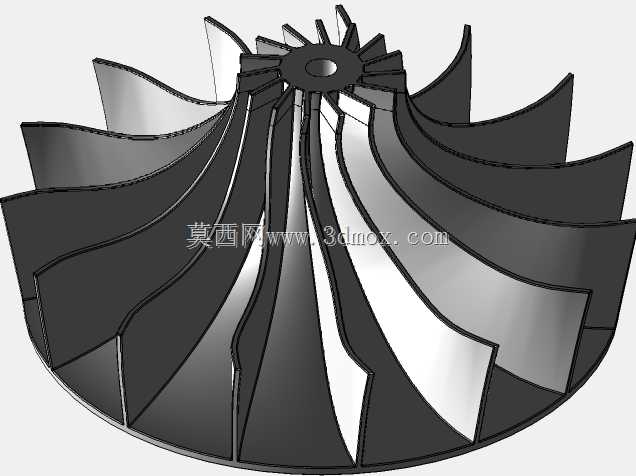

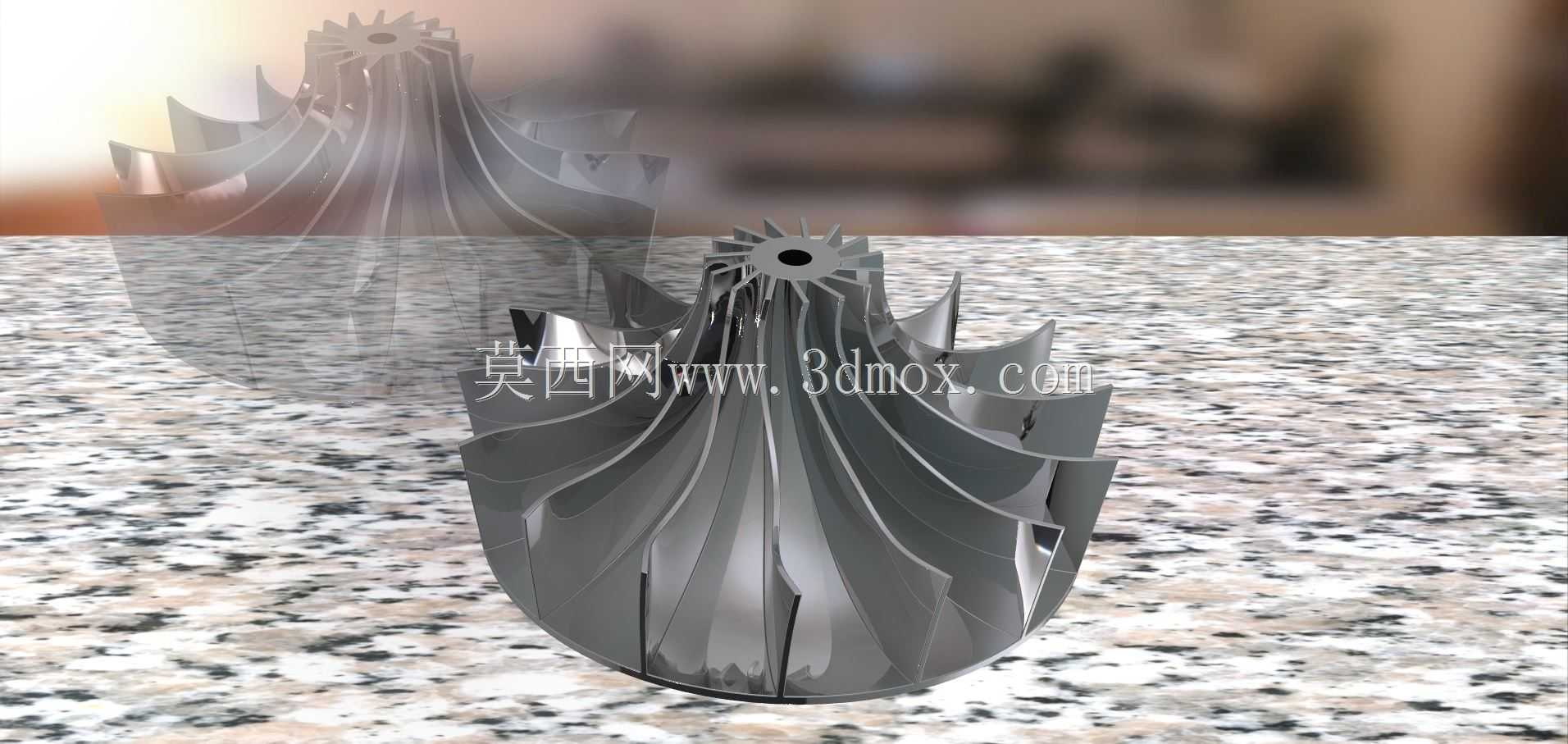

这类叶轮结构广泛应用在流体输送与动力转换场景中，小到车间通风换气的工业风扇、车间除尘系统的引风单元，大到涡轮增压器的压气端、化工流程的流体增压泵、小型燃气轮机的做功单元，都能见到同构型的结构身影。实际选型适配时，首先要匹配安装端的轴孔配合公差，图中结构的中心轴孔带定位键槽设计，安装时需保证与动力输出轴的同轴度控制在0.02mm以内，避免高速转动时出现动平衡超差引发的振动问题，叶轮的径向安装边界要与蜗壳内壁保留3-5mm的均匀间隙，既不能间隙过大造成流体回流损失，也不能间隙过小导致转动剐蹭壳体。从设计逻辑来看，这类后弯式叶片的曲率经过反复迭代，叶片从轮毂端向外缘平滑过渡，厚度从根部到叶顶逐渐减薄，根部做R3-R5的圆角过渡消除应力集中，既保证高速旋转时的结构强度，能承受12000rpm以上转速下的离心载荷，又能减少流体在叶片表面的边界层分离，降低流动阻力提升传动效率。叶片的数量经过流场仿真验证，既不会因为叶片过密增加流体通过的阻力，也不会因为叶片过疏导致单叶片载荷过大、输出压力不足，相邻叶片间的流道呈渐扩形态，流体从中心轴向进入后，顺着叶片曲面转向径向流出的过程中，动能逐步转化为压力能，适配不同的流体介质时，还可以调整叶片的出口安装角，输送空气类低粘度介质时角度偏大，输送粘性流体时适当减小角度降低流动损失。实际生产加工这类结构时，若采用五轴铣削成型，要注意叶顶边缘的去毛刺处理，避免高速转动时毛刺脱落打坏蜗壳内壁；若采用铸造工艺，要保证叶片表面的粗糙度控制在Ra3.2以内，减少流体摩擦损耗。做动平衡校正时，需要在轮毂端的平衡环上去重，保证剩余不平衡量满足G2.5级的精度要求，避免长期运行出现轴承过早磨损的问题。
