城市公交双叉臂式独立悬挂结构设计

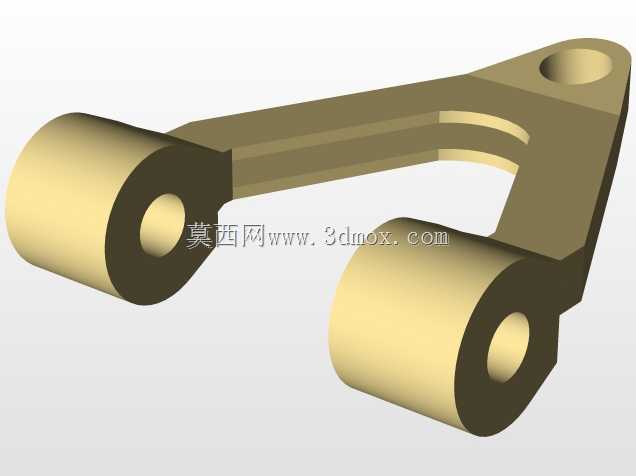

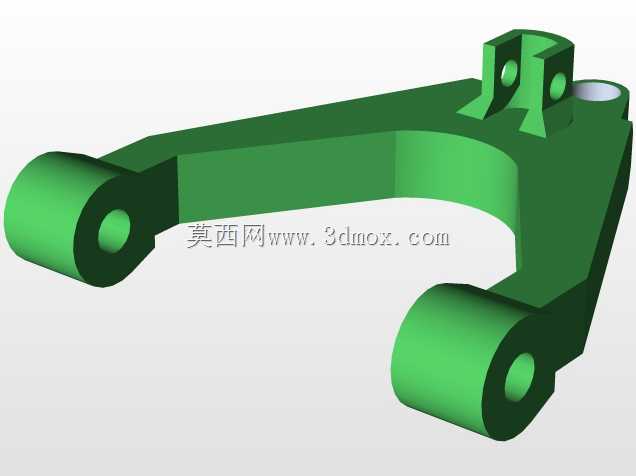

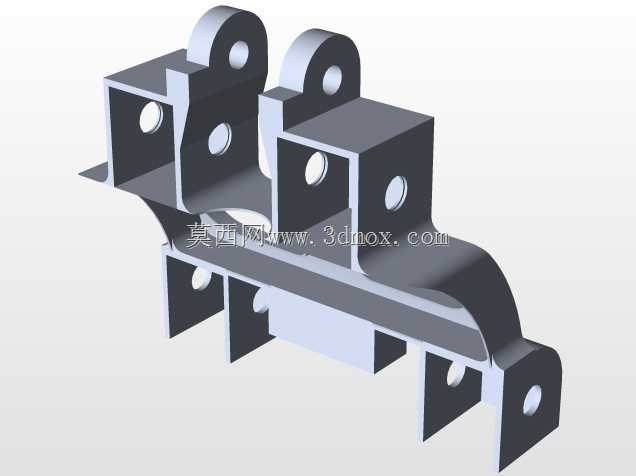

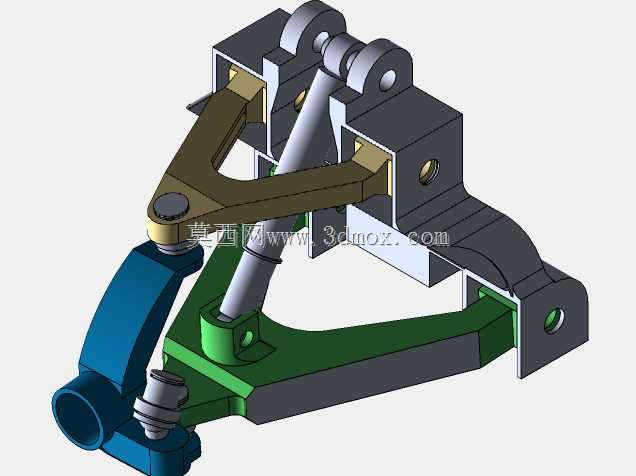

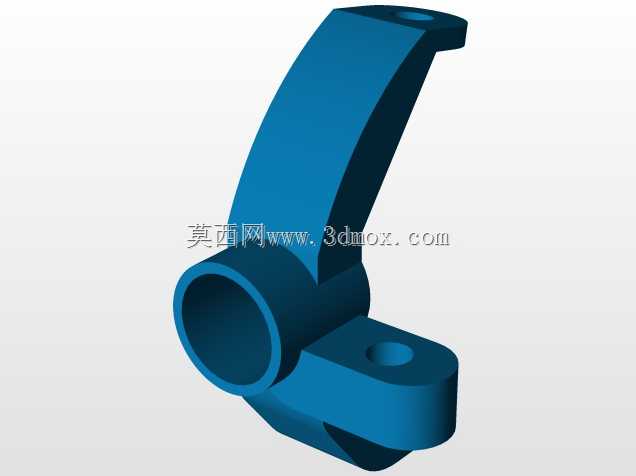

城市公共交通场景下的车辆底盘悬挂，需要兼顾满载承载能力、城市频繁启停的抗冲击性、低速过弯的侧倾抑制能力，以及铺装路面行驶的滤震表现，这套悬挂结构正是针对公交运营场景的特殊需求完成的结构设计。从结构布局来看，这套悬挂采用上下不等长双叉臂的构型，上摆臂长度短于下摆臂，在车轮上下跳动过程中可以主动优化轮距变化量与主销倾角参数，减少轮胎偏磨，适配公交车辆日均数百次站点停靠、频繁制动起步的工况，避免长期运营下轮胎异常损耗带来的运维成本上升。上下摆臂均采用箱型截面的铸钢构型，铰接位置预留了压装衬套的安装孔位，衬套安装边界的同轴度公差在建模阶段就做了装配基准约束，保证后期压装后摆臂转动无卡滞，同时能过滤路面传递的细碎振动。减震器采用斜置布局，上端铰接在车身侧的安装支座上，下端连接在下摆臂的减震器安装座，这种布局可以最大化利用轮拱内部的安装空间，避免与公交车型的轮毂、制动气室、转向拉杆等周边部件产生运动干涉，建模阶段已经完成了全行程跳动的干涉检查，减震器上下铰接点的距离在极限压缩、极限拉伸状态下都处于减震器的有效工作行程范围内，不会出现顶死或者拉脱的风险。车身侧的安装支座采用一体化铸造结构，集成了上摆臂铰接点、减震器上安装点、车身连接法兰面三个功能区域，法兰面预留了6个均匀分布的螺栓过孔，安装孔的位置度公差按照底盘件的通用装配要求设定，可直接适配现有公交车型的底盘安装位，不需要额外改制副车架结构。下摆臂的外端集成了转向节的安装接口，接口处的锥孔尺寸匹配通用公交车型的转向节锥面参数，同时预留了制动管路、ABS传感器线束的固定卡扣安装位，避免线束在车轮跳动过程中被拉扯磨损。整套结构的安装边界充分考虑了公交车型低地板的设计需求，下摆臂的最低点与地面的间隙在满载状态下满足城市道路通行要求，不会因为过减速带、坑洼路面出现磕碰摆臂的问题。结构设计阶段针对满载1.5倍冲击载荷的工况做了受力路径优化，载荷从车轮接地点传递到转向节，再通过上下摆臂分散到车身安装支座，减震器与螺旋弹簧（图中未完全展示的弹性元件）共同承担垂直方向的冲击载荷，各铰接点的受力都控制在衬套与销轴的许用载荷范围内，保证结构的疲劳寿命满足公交8年运营周期的使用要求。
