俄罗斯TBI333-320型晶闸管带散热器结构

这款带配套散热器的晶闸管组件，主要面向工业整流、交流调压、大功率电源逆变这类电力变换场景使用，在工业电炉温控、直流电机调速、大功率充放电设备、无功补偿装置里都能见到同类型器件的身影，核心作用是通过门极触发信号实现大功率电路的通断控制，属于电力电子回路里的核心功率执行器件。

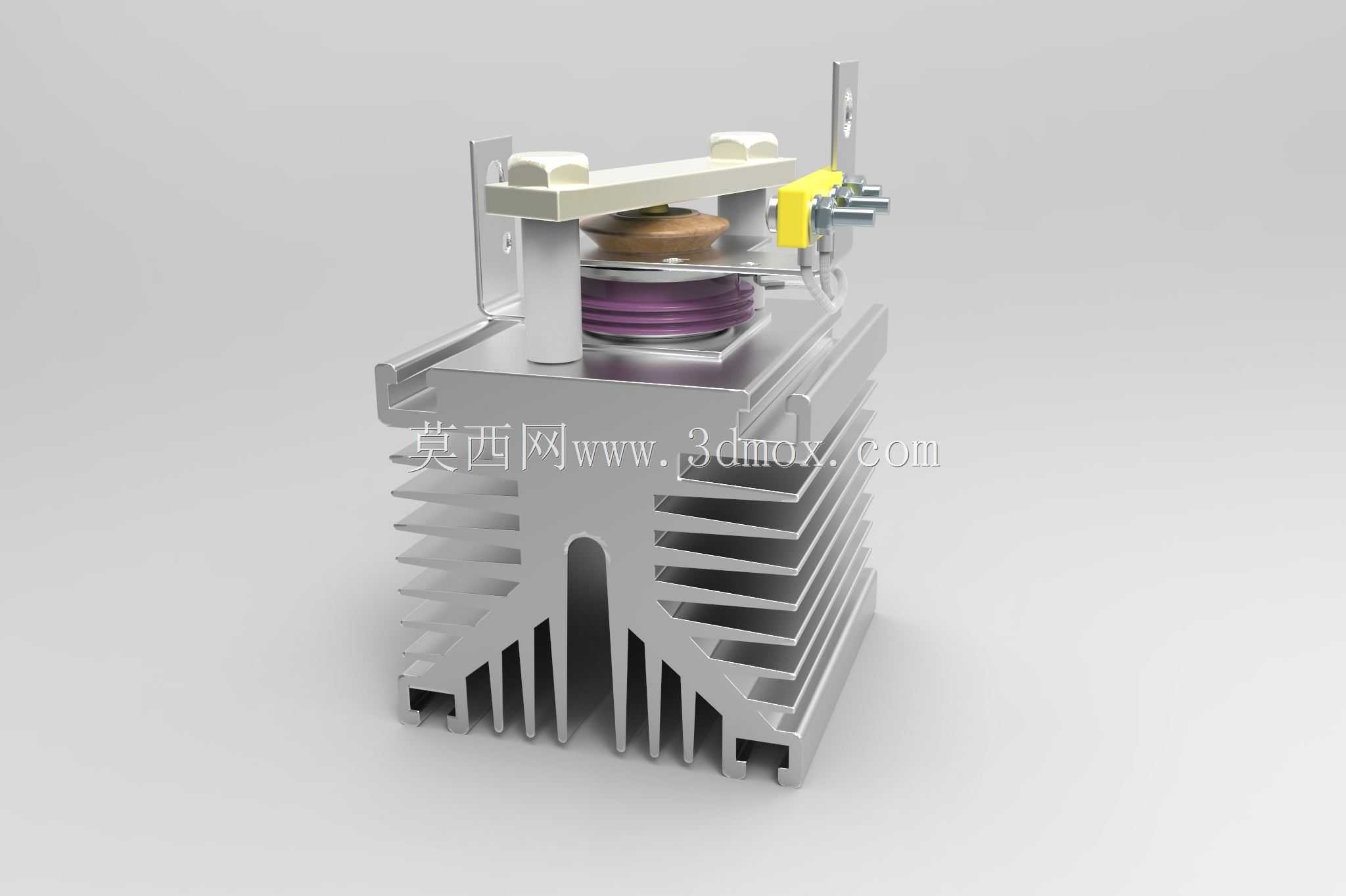

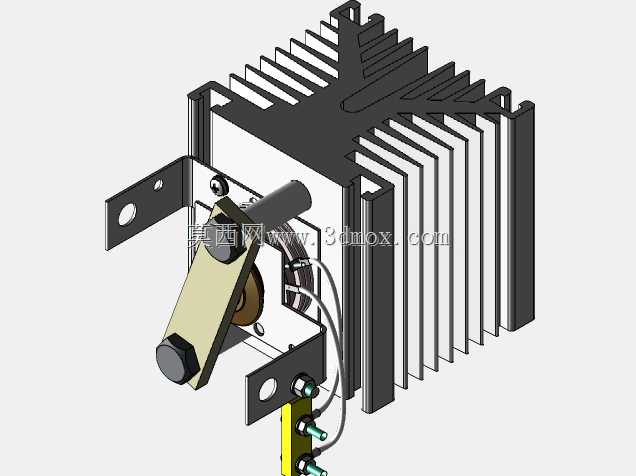

从结构设计来看，组件将晶闸管管芯、压紧固定结构、绝缘支撑件与铝制挤压散热器整合为一体，散热器采用多鳍片叉指式结构，鳍片间预留了足够的空气流通间隙，中间开设的缺口是为了适配自然对流时的热气流上升路径，降低风阻提升自然散热效率，无需额外强制风冷即可满足额定工况下的散热需求。管芯部分采用陶瓷绝缘封装结构，上下通过压紧弹片提供稳定的接触压力，保证管芯与散热器接触面的热传导效率，同时避免长期使用后因热胀冷缩出现接触松动、热阻升高的问题。顶部的绝缘压条采用耐温工程塑料材质，既提供足够的压紧强度，又能实现带电部件与安装基座之间的电气绝缘，两侧的金属安装支架预留了标准安装孔位，可直接固定在设备安装板或者母排支架上，侧面的接线端子分别对应主回路接线与门极触发接线，端子处设置了绝缘防护套，避免安装过程中出现误碰短路的风险。

安装边界方面，该组件的安装孔位间距适配主流工业电力器件的安装尺寸，整体高度控制在常规低压柜内器件安装的安全距离范围内，接线端子的位置预留了足够的接线操作空间，无需额外转接件即可完成主回路与控制回路的接线。设计过程中充分考虑了不同工况下的热胀冷缩余量，压紧结构的弹片行程可覆盖-40℃到125℃工作温度范围内的形变差，保证全温度区间内管芯与散热器的接触压力稳定，不会因温度循环导致接触热阻上升、器件过热损坏。绝缘支撑件的爬电距离满足低压电力设备的绝缘要求，可在潮湿、多粉尘的工业环境下稳定工作，无需额外增加绝缘防护结构。主回路接线端子的载流量匹配器件额定电流要求，接触面做了镀锡处理，降低接线接触电阻，避免长期大电流工作时端子过热。
