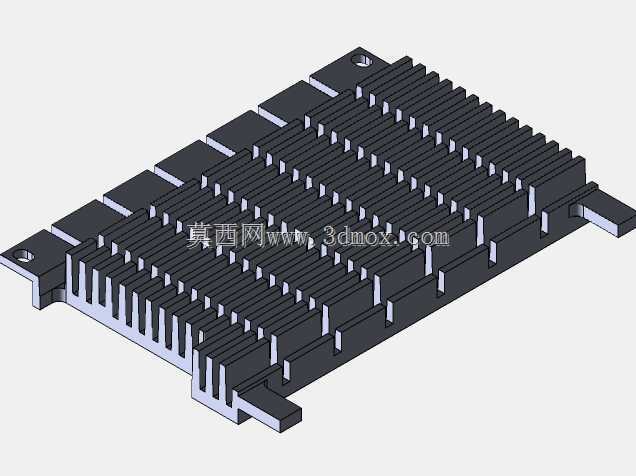

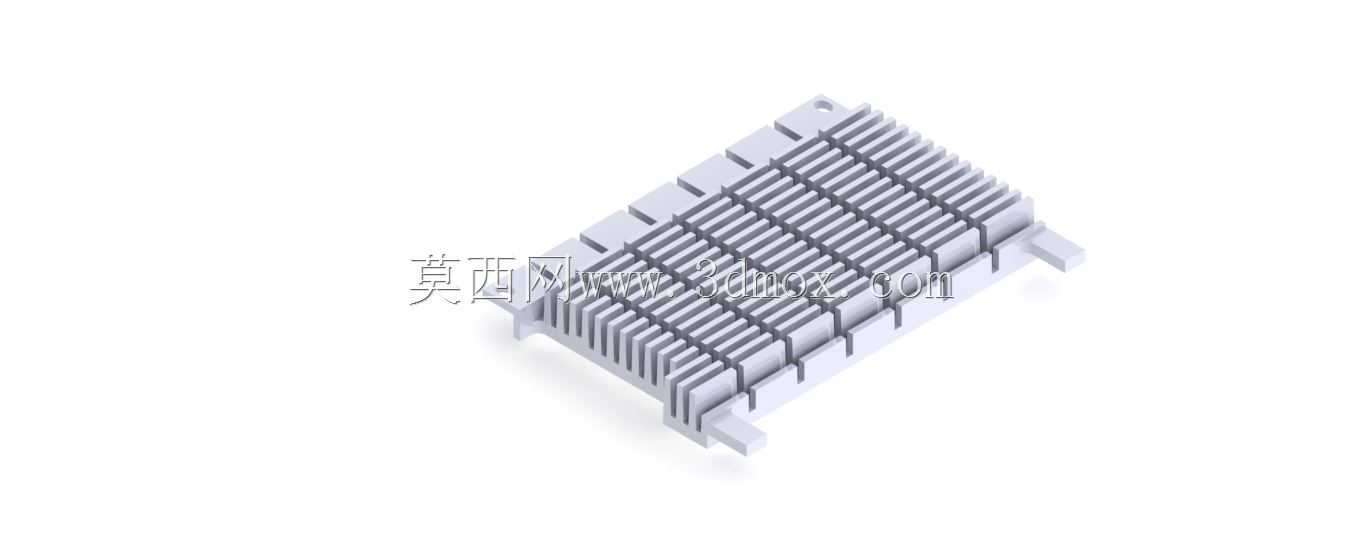

这款插片式被动散热结构,主要面向小功率工控板卡、嵌入式计算模块、固态存储阵列这类无强制风冷的密闭设备舱场景,在没有风扇提供主动气流的工况下,依靠自身鳍片结构完成热流疏导,避免密闭空间内热量堆积造成功耗器件降频甚至失效。从实际安装适配来看,结构两侧预留的卡扣式支脚,直接对应PCB板上预设的标准安装孔位,不需要额外加装固定压片或者转接支架,支脚的高度差刚好让散热底座和芯片表面的导热垫压缩量控制在0.2-0.3mm区间,既保证导热界面材料充分填充接触间隙,又不会因为压力过大导致芯片封装出现隐裂。
设计思路上没有采用高密度鳍片的激进方案,鳍片间距控制在2.5mm,这个间距是兼顾自然对流效率和积灰风险的平衡值——如果鳍片间距小于2mm,在工业现场多粉尘的环境下,使用半年左右鳍片间隙就会被絮状灰尘堵塞,散热效率会衰减40%以上;而间距过宽又会浪费有限的安装空间,减少有效散热面积。底座部分做了1.5mm的加厚处理,热量从核心接触区域扩散到底座边缘的温差控制在3℃以内,不会出现局部热点集中的问题,鳍片和底座采用嵌压工艺结合,接触热阻远低于粘接固定的方案,长期高低温循环工况下也不会出现鳍片松动脱落的问题。
从外形边界来看,整体结构的长宽尺寸适配100mm以内的板卡安装空间,总高度控制在20mm,不会和板卡上方的屏蔽罩、相邻插槽的板卡产生结构干涉,鳍片边缘全部做了0.5mm的倒角处理,生产转运和安装过程中不会出现锐边划手、割破绝缘导线的问题。实际热交换过程中,鳍片的竖向排布方向顺着热空气自然上升的流道,热流从底座传导到鳍片表面后,顺着鳍片间隙向上流动,周围冷空气从鳍片下部间隙自然补入,不需要额外的气流驱动就能形成稳定的热循环,在环境温度40℃的工况下,能把15W功耗的芯片表面温度控制在70℃以内,满足工业级设备的长期运行温度要求。结构上没有多余的装饰性特征,所有几何结构都服务于热传导效率和安装便捷性,鳍片上预留的两个定位小孔,是为了满足部分场景下加装主动散热风扇的扩展需求,不需要重新开模就能兼容风冷升级的使用场景。
