锥形异径通风连接管道结构设计

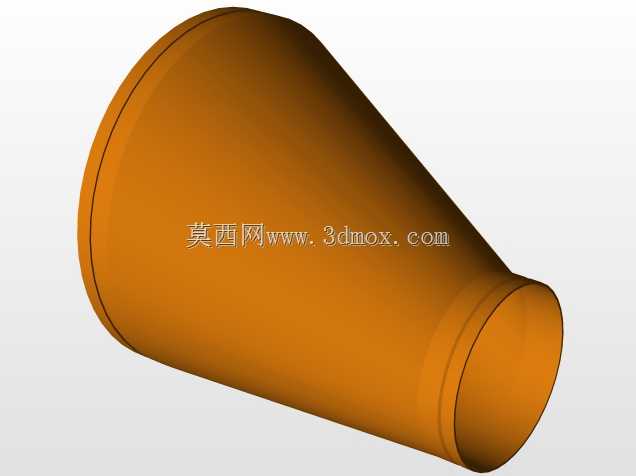

这类锥形变径连接件，在工业通风除尘、粉体气力输送、暖通空调管路系统中应用十分广泛，主要作用是实现两个不同管径管路之间的平滑过渡，避免管路通径突变造成的气流紊流、压损骤增问题，同时也能减少物料输送过程中在变径位置的积料、堵料风险。从结构设计来看，该构件采用直圆锥台主体结构，两端均设置了外翻的连接止口，止口位置做了加厚卷边处理，一方面是提升端部的结构刚度，避免薄壁锥管在安装、运输过程中出现端部变形，另一方面卷边形成的贴合面可以配合卡箍、法兰抱箍实现快速密封连接，不需要额外焊接法兰盘，能有效降低管路安装的工时成本。设计过程中需要重点考量锥度的取值，锥度过大会导致气流在锥面处形成边界层分离，产生额外的气动噪声与压力损失，锥度过小则会拉长变径段的整体长度，占用过多的管路安装空间，常规低压通风系统中这类变径管的锥角一般控制在15度以内，气力输送场景下会适当缩小锥角到8度左右，保证物料可以顺着锥面平滑滑动，不会在管壁滞留。从安装边界来看，两端止口的外径尺寸需要匹配对应连接管路的标准通径，卷边的宽度要适配常用卡箍的卡槽尺寸，安装时不需要额外调整管路的同轴度，只要将两端止口分别卡入对应管路的连接端，锁紧卡箍即可完成固定，后期维护拆卸也十分便捷。构件主体采用等壁厚设计，壁厚取值根据输送介质的特性、管路工作压力来确定，普通通风场景下采用薄壁钣金结构即可满足强度要求，输送磨损性较强的粉体物料时，可以适当增加锥面壁厚，或者在锥管内壁增加耐磨衬层，提升构件的使用寿命。在管路排布设计时，这类锥形变径管既可以用于水平管路的通径过渡，也可以用于垂直管路的进出料连接，当用于垂直管路下方的出料段时，锥面的倾斜角度需要大于输送物料的安息角，避免物料在锥面堆积造成下料不畅。实际建模过程中，需要重点保证两端止口与锥面的同轴度，避免安装后出现管路错位，导致局部气流阻力上升，卷边位置的圆角过渡要平滑，不能出现尖锐棱角，防止安装过程中划伤密封胶条或者施工人员。
