带轮同步传动机构装配结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247472
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计
  • 带轮同步传动机构装配结构设计

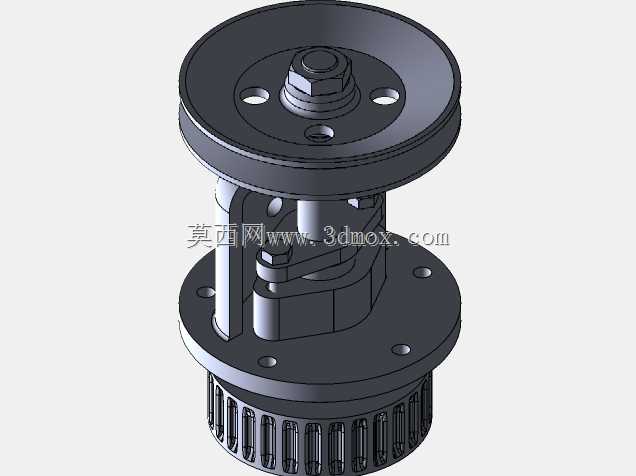

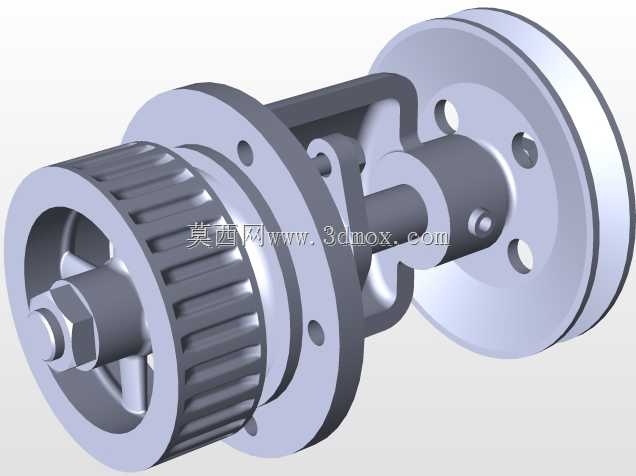

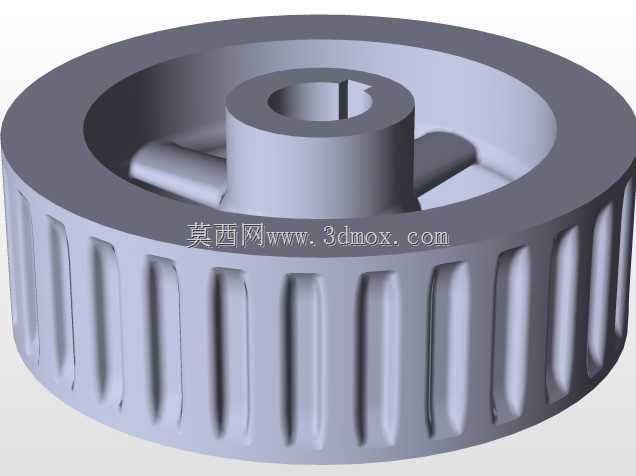

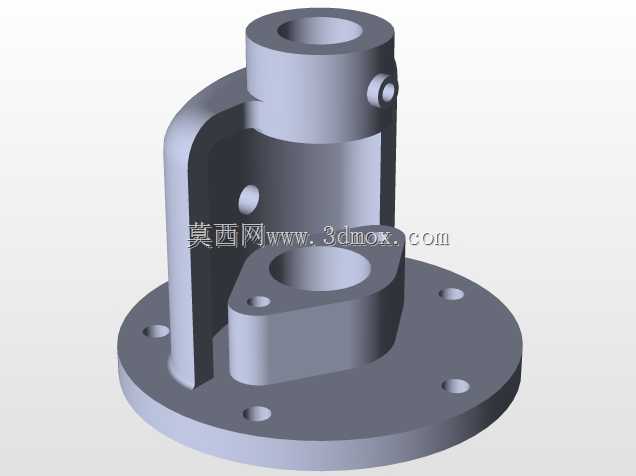

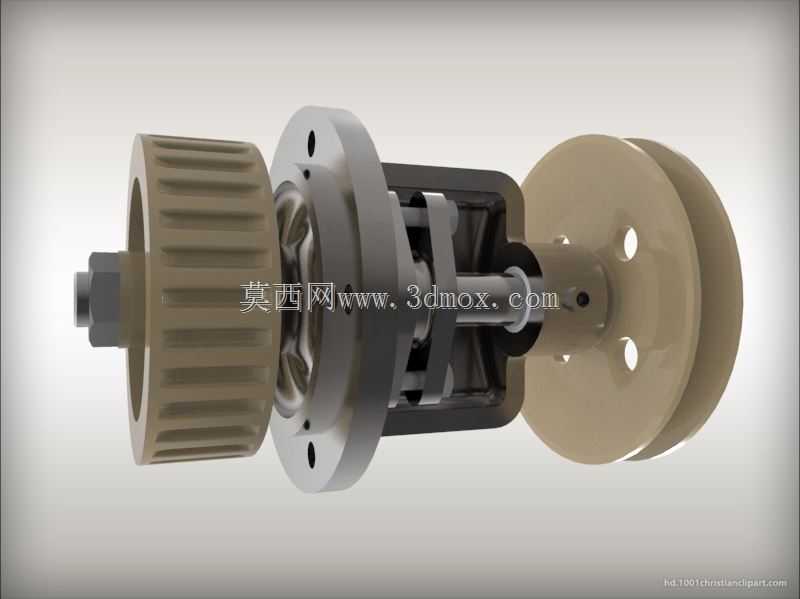

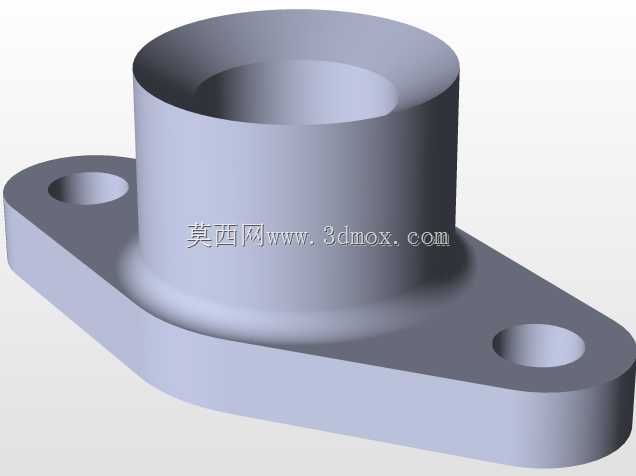

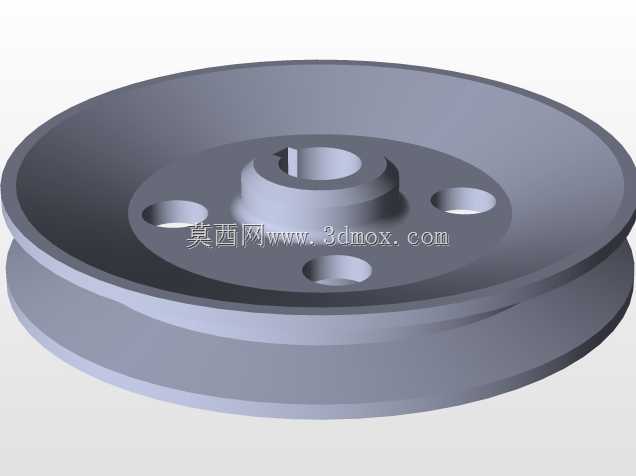

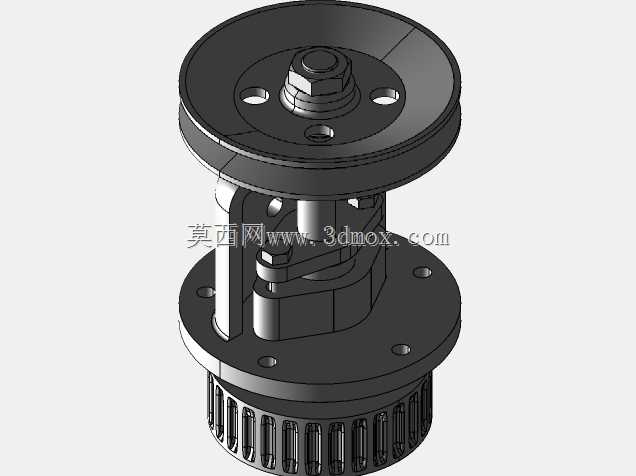

这套带轮传动组件在轻工输送、小型设备动力传递场景中应用十分广泛,常见于包装生产线的物料输送辊驱动、小型纺织设备的辊轴动力传输、非标自动化设备的工位间动力分流环节,可实现平行轴间的旋转动力传递,适配中低载荷、转速区间在每分钟数百转到一千余转的传动需求,相比齿轮传动具备缓冲吸振、过载打滑保护核心动力部件的特性,安装调试时对轴系平行度的公差容忍度更高,适合现场装配条件有限的设备改造场景。从结构设计来看,组件两端分别设置了同步带轮与平皮带轮,输入端同步带轮采用齿形啮合结构,可避免传动过程中的打滑丢转问题,保证输入端动力传递的转速比精准,适配需要严格同步的驱动端连接;输出端平皮带轮采用辐板式带孔结构,在保证轮体结构强度的前提下尽可能降低转动惯量,减少启停阶段的惯性冲击,轮缘的弧面设计可引导皮带自动对中,降低皮带运行过程中的跑偏磨损概率。中间支撑部分采用双轴承跨距布置,轴承座与安装法兰采用一体化加工结构,可减少装配环节的累计误差,轴承内侧设置有挡圈与密封隔套,既可以承受传动过程中产生的径向载荷,也能阻挡外界粉尘进入轴承滚道,延长维护周期。安装边界方面,输入端轴伸采用标准六角锁紧结构,适配常用的电机输出轴连接尺寸,输出端法兰预留了均匀分布的安装孔位,可直接与设备的墙板、安装支架通过螺栓紧固,不需要额外加工转接板;整体轴向尺寸紧凑,径向轮廓以带轮最大外径为边界,安装时只需保证两安装轴的平行度公差在允许范围内,皮带张紧力调整到按压皮带中段下沉量为带轮中心距的百分之二左右即可正常运行。设计过程中对轮体的受力位置做了加厚处理,同步带轮的齿根位置做了圆角过渡,避免应力集中导致的轮齿断裂,平皮带轮的轮缘表面做了细微的粗糙处理,提升皮带与轮面的摩擦力同时不会过度磨损皮带接触面,中间的连接轴采用阶梯轴结构,各轴段的直径变化处均设置退刀槽与圆角,既方便轴承、带轮的压装定位,也能减少轴件的应力集中点,提升长期交变载荷下的使用寿命。
