PT-8型扳动式钮子开关结构设计

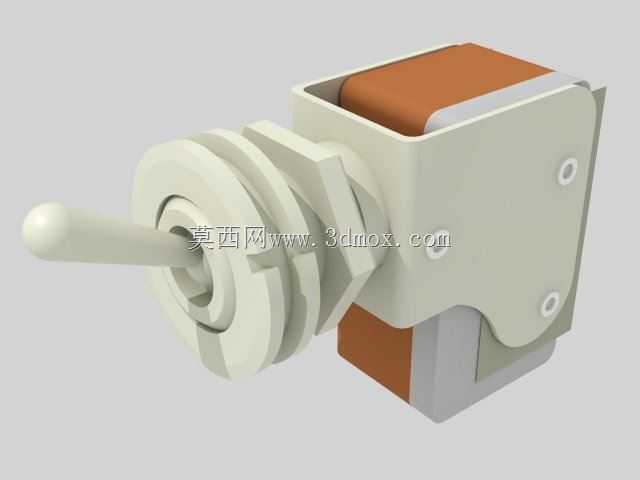

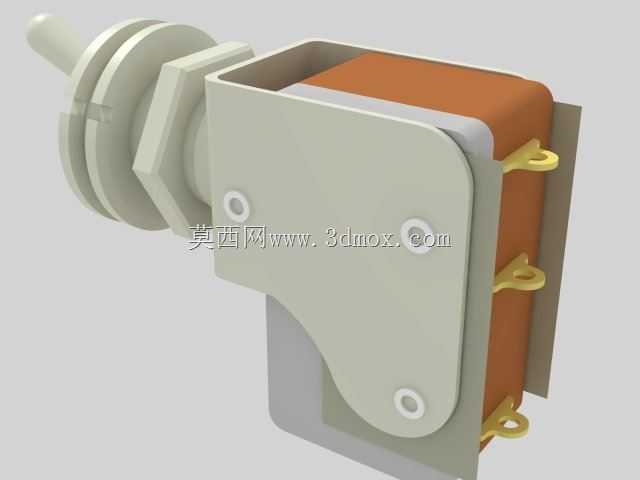

这类扳动式钮子开关常被布置在低压电控柜操作面板、小型机电设备操控端、试验台信号通断回路中，作为手动通断小功率控制回路的核心操作元件，承担单路或双路信号切换、小负载电源通断的功能，操作时通过扳动伸出的操作杆实现触点状态的快速切换，操作反馈清晰，能让操作人员快速判断当前回路通断状态，避免误操作。从结构设计来看，这款开关采用方形基座搭配螺纹安装轴的结构，安装轴段预留了标准螺纹与锁紧垫片安装位，适配面板常规开孔尺寸，安装时从面板正面插入安装孔，背面通过配套锁紧螺母旋紧固定，无需额外设计复杂安装支架，能直接卡在厚度1到5毫米的金属或非金属面板上，安装边界清晰，不会占用面板背面过多布线空间，适合紧凑排布的操作面板布局。基座部分采用绝缘工程材质包裹内部触点组件，上下两侧的棕色绝缘隔层将带电触点与外部安装结构完全隔离，避免安装后与金属面板接触引发漏电风险，基座侧面预留的两个固定孔位用于内部触点组件的定位锁紧，保证多次扳动操作后内部结构不会出现移位，触点接触压力保持稳定。操作杆与基座之间设置了多层密封挡圈结构，能阻挡日常使用中的灰尘、少量飞溅液体进入开关内部，适配车间、实验室等常规工业使用场景，避免异物侵入导致的触点接触不良问题。设计时优先考虑操作手感与使用寿命的平衡，操作杆扳动角度控制在常规30度左右的行程，扳动到位时有明确的档位阻尼反馈，不会出现停在中间档位的虚位情况，内部触点采用银合金材质，保证小电流信号通断时的接触可靠性，不会因为长期使用出现氧化接触不良的问题。整体外形尺寸控制紧凑，方形基座边长不超过30毫米，安装后突出面板的操作杆长度适配常规操作空间，不会因为突出过长被意外磕碰触发误动作，也不会因为过短导致操作时施力不便。在三维建模过程中，完整还原了安装螺纹的牙型细节、锁紧挡圈的台阶结构、基座的绝缘层分层结构，以及操作杆与基座的配合间隙，能直接用于电控面板的装配干涉检查，也可以作为操作面板布局设计时的选型参考模型，帮助设计人员提前确认安装开孔尺寸、操作空间预留是否满足要求，避免实际加工装配时出现尺寸不匹配的问题。
