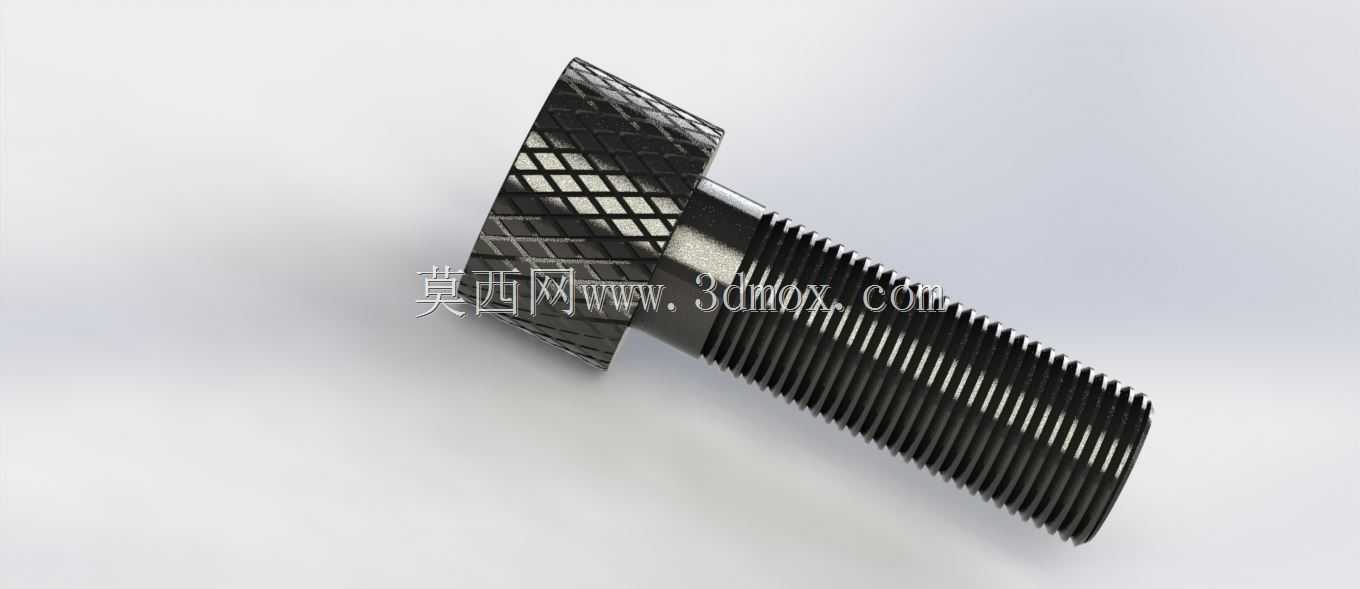

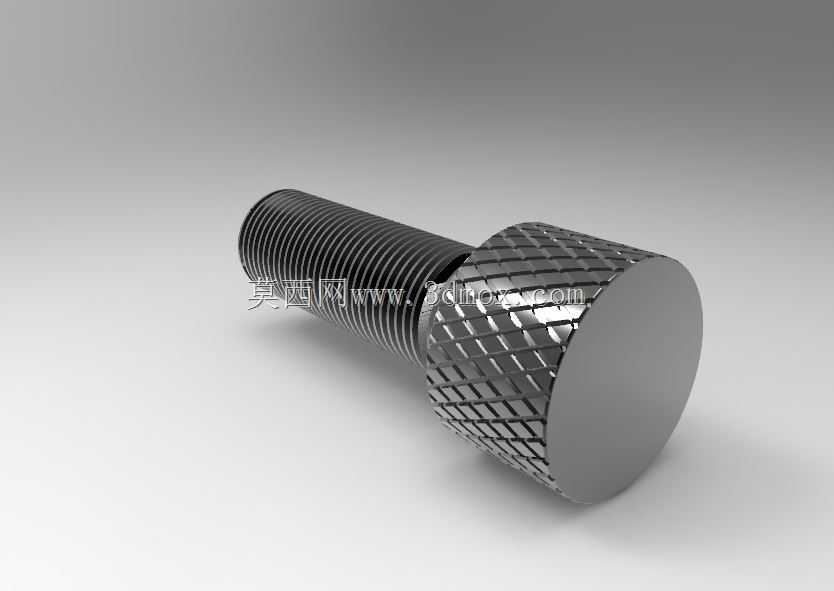

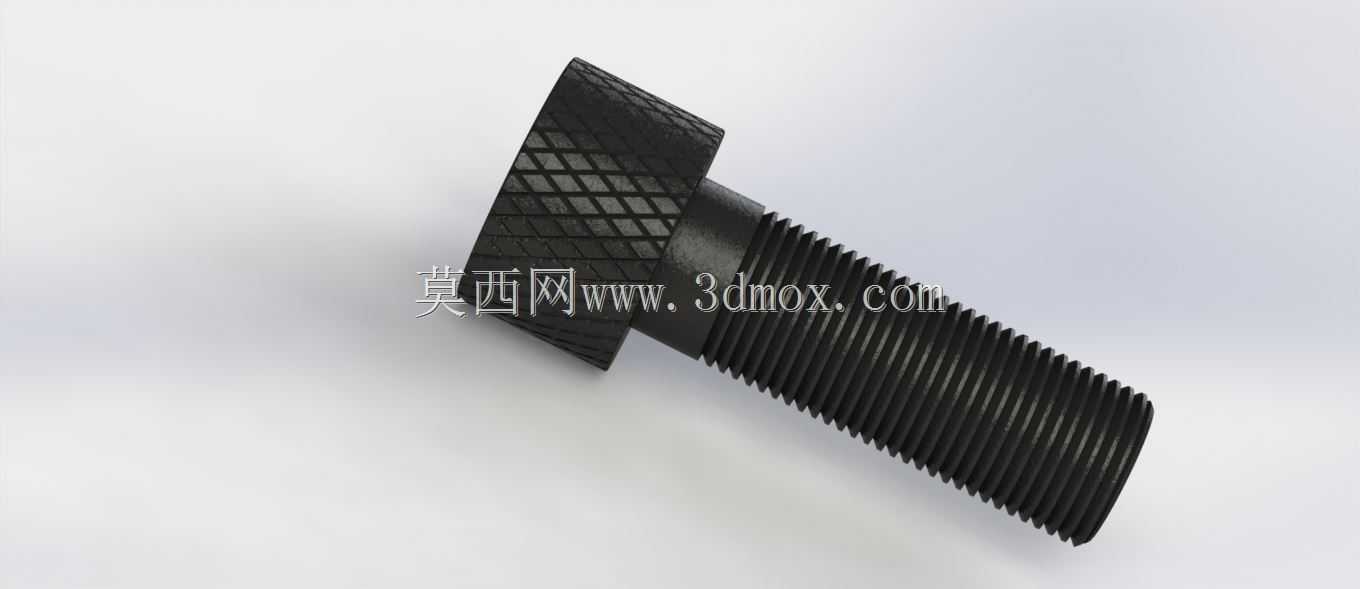

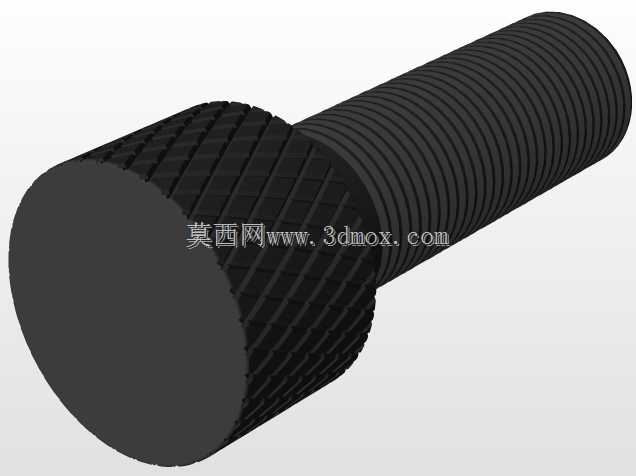

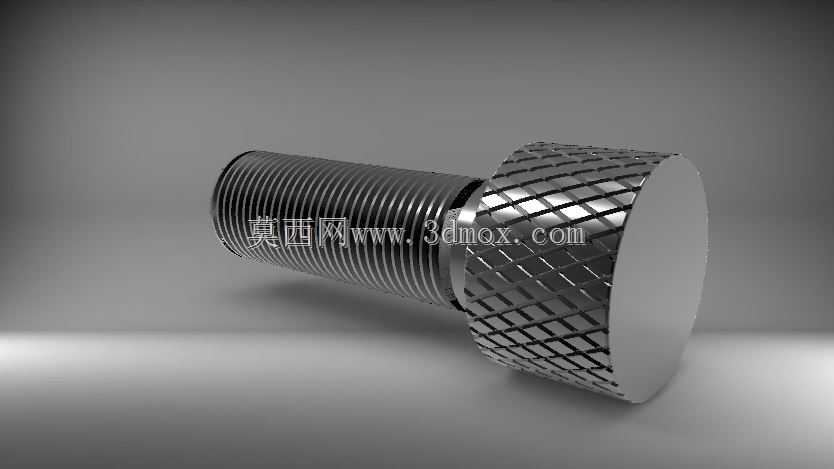

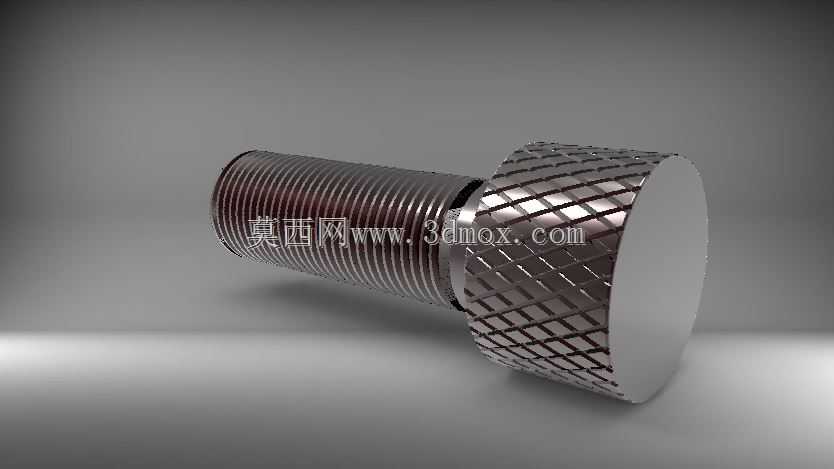

网纹滚花手拧调节螺栓结构设计

这类带网纹滚花头部的手拧螺栓，在工业设备的手动调节工位应用十分普遍，常见于工装夹具的快速锁紧、检测设备的档位微调、小型实验装置的行程限位等场景，不需要借助扳手、螺丝刀等额外工具，操作人员徒手就能完成拧紧或松脱动作，在需要频繁拆装、快速调节的工位上，能大幅减少操作辅助时间，提升作业效率。设计这类零件时，首先要明确安装边界：螺杆部分采用标准公制三角螺纹，适配常规的内螺纹安装孔，螺纹段长度根据实际夹持行程预留足够余量，避免出现拧入深度不足导致的连接失效问题；头部直径要比螺杆大出足够尺寸，保证徒手操作时手指有足够的施力接触面积，头部厚度控制在手指捏持舒适的区间，过薄会导致捏持时硌手，过厚则会浪费材料、增加不必要的零件重量。滚花结构的设计是整个零件的核心功能点，采用交叉网纹滚花而非直纹滚花，是因为网纹的防滑性能更优，不管是沿螺栓轴向施力拧动，还是带一定角度的侧向施力，都能提供足够的摩擦阻力，即便操作人员手上沾有少量切削液、润滑油，也不容易出现打滑的情况；滚花的节距选择要匹配头部直径，小直径头部选细节距滚花，大直径头部可适当加大节距，保证滚花纹路清晰，同时不会因为滚花加工导致头部边缘出现毛刺、飞边。零件的过渡位置设计也不能忽略，螺杆与头部衔接的位置要做合理的退刀槽与圆角过渡，避免热处理或受力时出现应力集中断裂的问题，头部的非滚花端面做平整加工，保证螺栓拧紧时端面能与被夹持面均匀贴合，不会出现偏载导致的夹持不稳。建模过程中，滚花特征的还原要贴合实际加工逻辑，不能为了视觉效果做出不符合加工工艺的夸张纹路，要保证模型导入工程图模块后，能直接导出符合生产要求的加工图纸，标注出滚花的模数、公差范围、螺纹精度等级等关键参数，直接对接车间的车削、滚花加工工序。这类零件虽然属于小型五金紧固件，但在手动操作的设备结构里，直接影响操作手感与调节效率，设计时要平衡加工工艺性与使用实用性，不能只追求外观效果忽略实际使用的可靠性。
