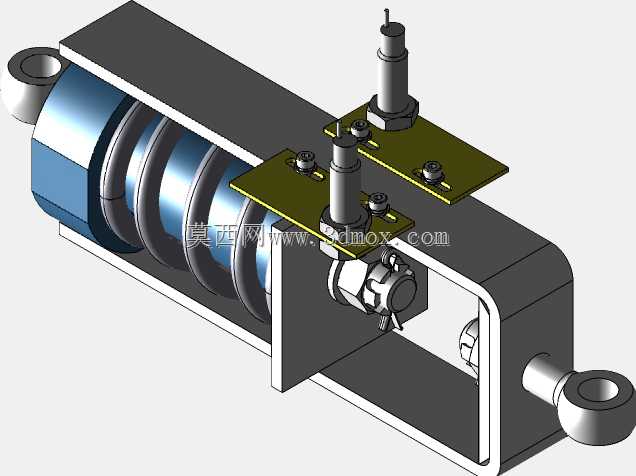

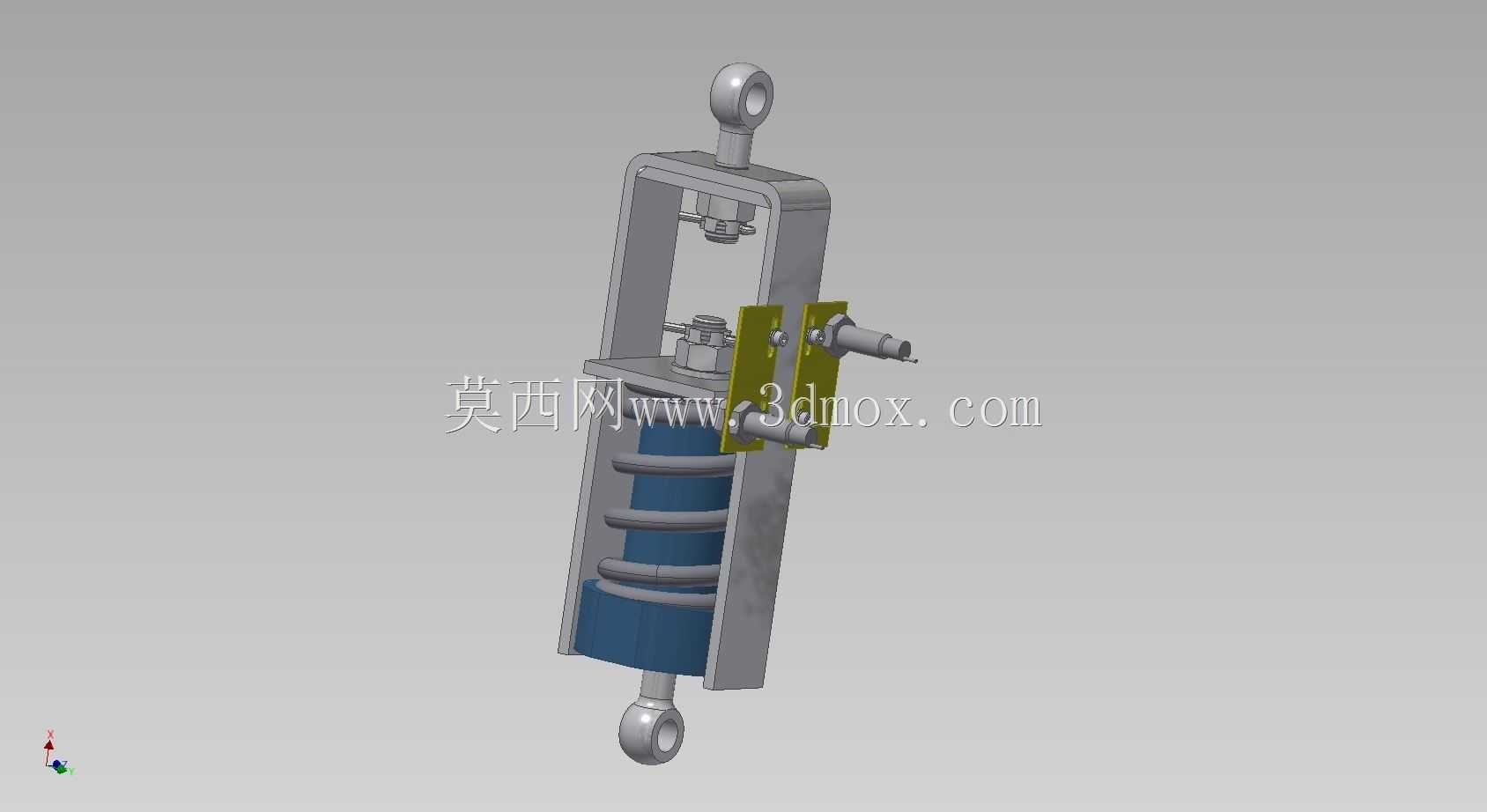

起重用2.5kN弹簧式过载保护开关结构

这款过载保护装置主要配套轻小型起重吊具、电动葫芦末端吊装环节使用，在起重作业场景中，当吊装载荷超出额定2.5kN阈值时，装置会通过内部机械结构触发开关信号，切断起重设备的起升回路，避免超载引发的吊具断裂、重物坠落等安全事故，是起重作业安全防护体系里的末端机械式保护部件。从结构设计逻辑来看，装置采用上下吊环的拉力承载形式，主体框架为槽型金属结构，内部嵌套圆柱螺旋压缩弹簧作为力感应元件，正常载荷下弹簧处于预压缩平衡状态，吊装拉力通过上吊环传递到框架，再通过弹簧传递到下吊环，此时侧边安装的触发开关处于未触发的常闭状态，起重设备可正常运行。当载荷持续增大超过弹簧预紧力对应的额定载荷时，弹簧会被进一步压缩，带动框架内部的触发顶杆产生轴向位移，当位移量达到开关触发行程时，侧边固定在安装板上的微动开关被触发，输出电信号给起重设备的控制系统，强制停止起升动作。设计过程中，弹簧的刚度参数经过精准匹配，确保触发载荷的误差控制在合理范围内，同时预留了1.2倍额定载荷的过载余量，避免瞬间冲击载荷引发误触发。侧边的开关安装板采用可调节的固定结构，能够通过调整安装位置微调触发的载荷阈值，适配不同场景下的保护需求。从安装边界来看，装置整体为立式长条形结构，上下吊环为标准铰接吊环结构，可直接与卸扣、吊链等标准起重配件连接，无需额外加工转接件；侧边的开关接线端预留了足够的接线空间，安装时需保证装置处于垂直受拉状态，避免侧向力影响弹簧的受力状态，导致触发精度下降。装置的框架边角做了圆角处理，避免吊装过程中剐蹭吊索，外露的金属部件均做了防锈处理，适配车间、仓库、户外工地等多种起重作业环境。不同于电子式过载检测装置，这款纯机械结构的过载开关不需要额外供电，依靠纯机械结构实现力-位移-电信号的转换，可靠性更高，在潮湿、多粉尘、强电磁干扰的作业场景下也能稳定工作，不会因为电子元件失效出现保护失灵的问题。结构建模过程中，重点还原了弹簧的预压缩装配关系、触发顶杆与开关的行程配合间隙、吊环与框架的铰接转动自由度，确保模型能够准确反映实际装配状态下的运动逻辑，可直接用于结构验证、选型演示以及相关教学场景使用。
