大功率电阻负载封装结构三维设计

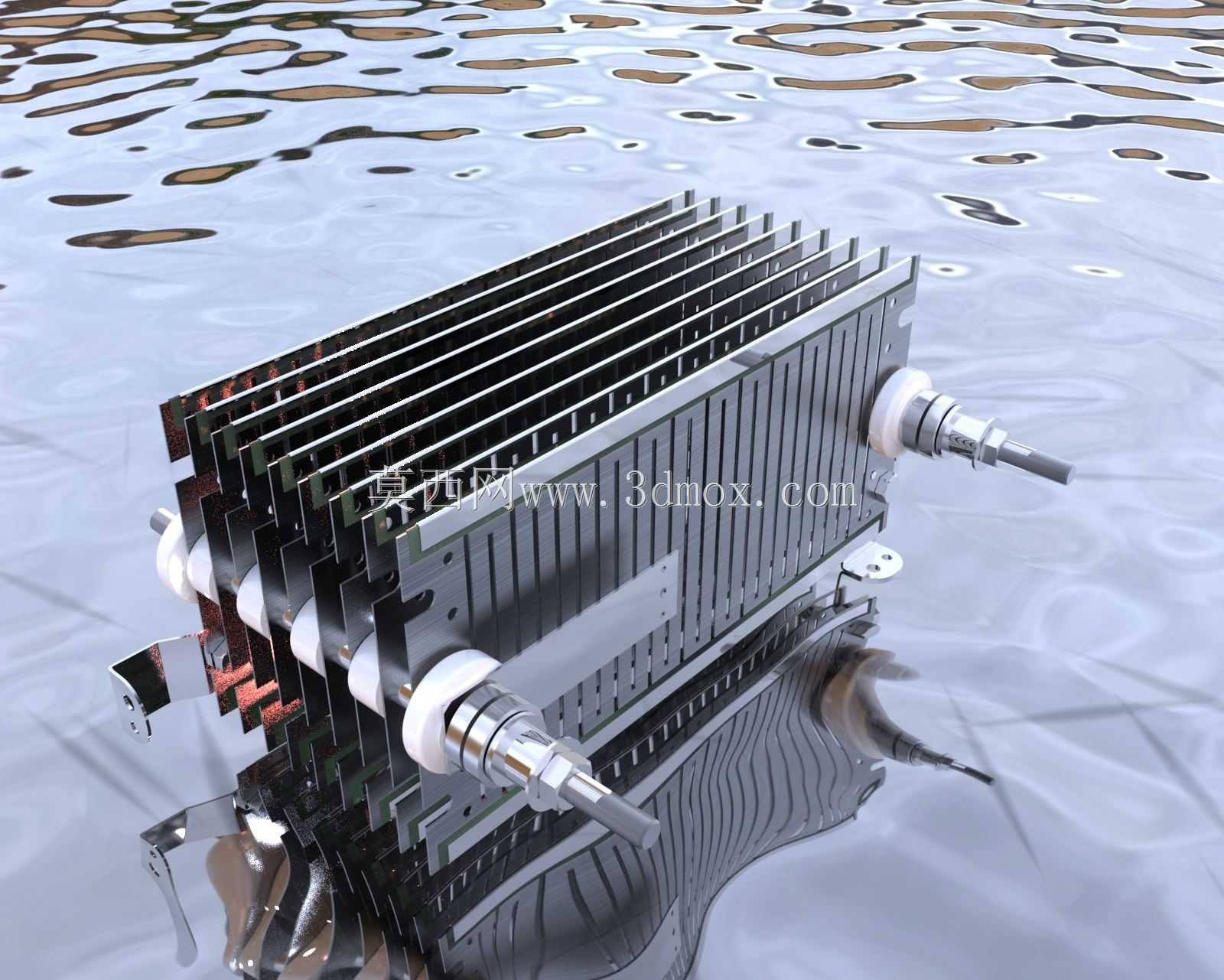

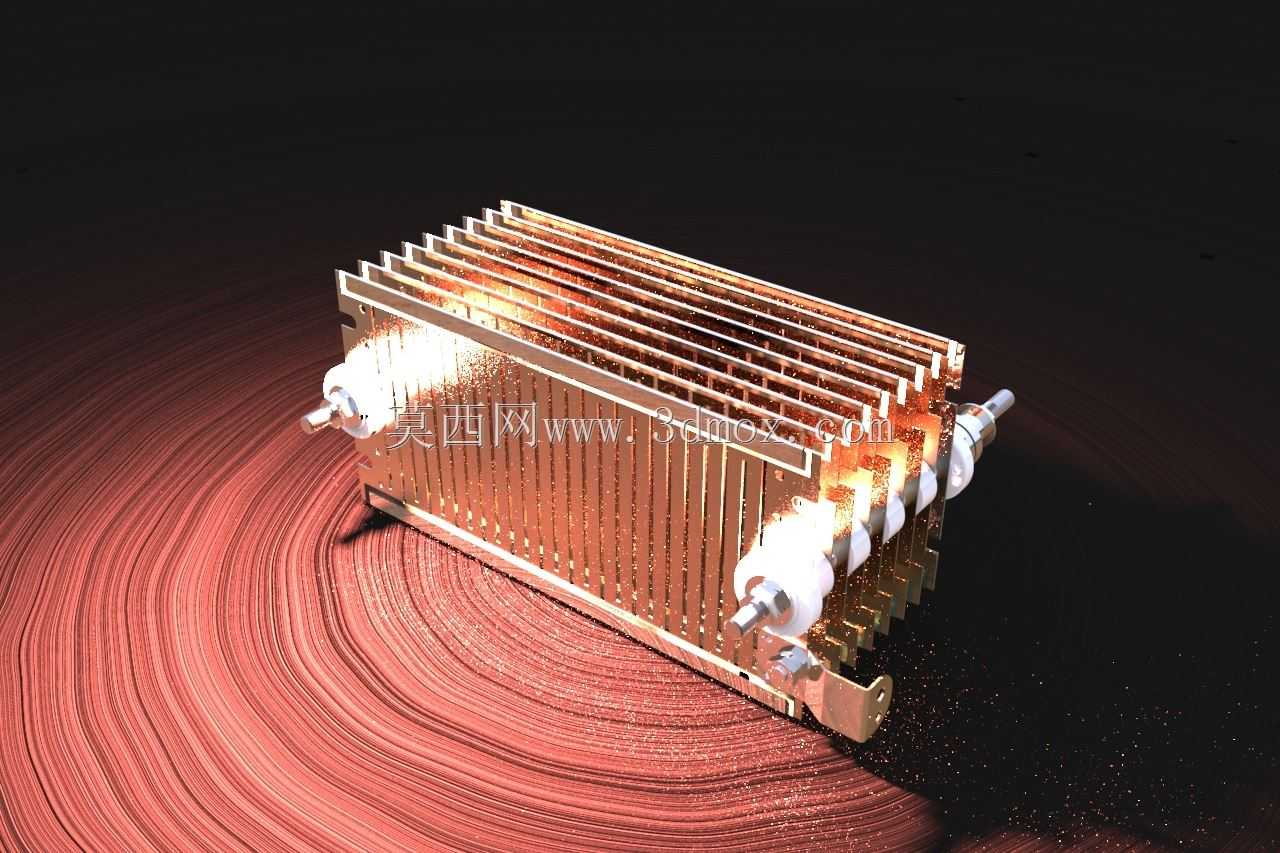

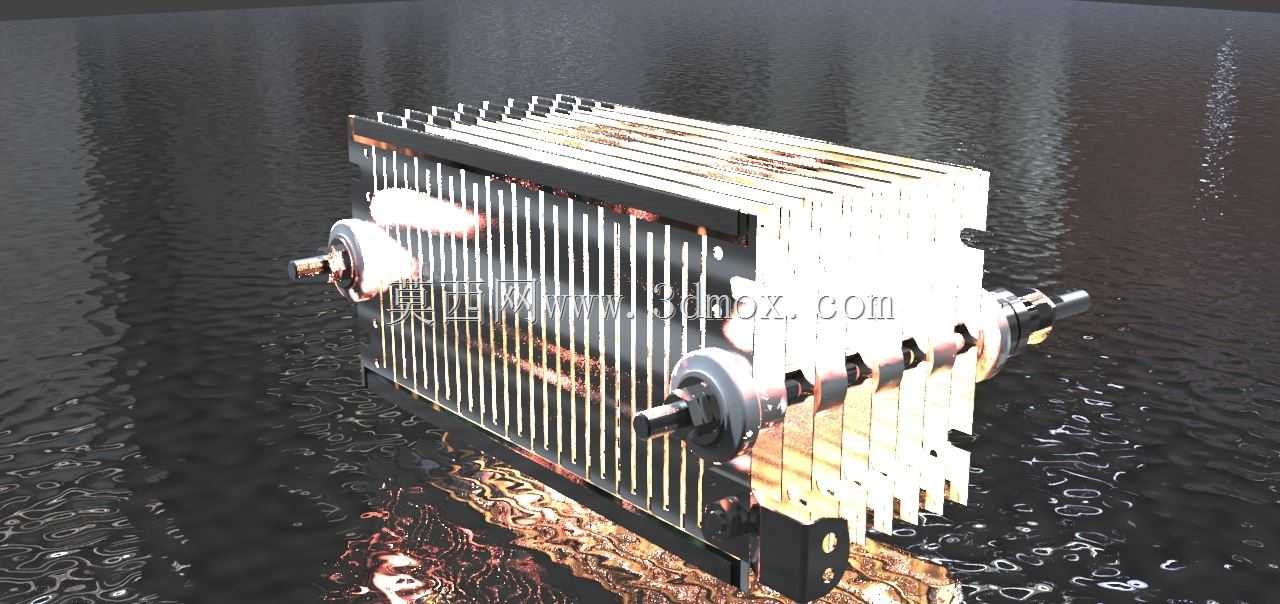

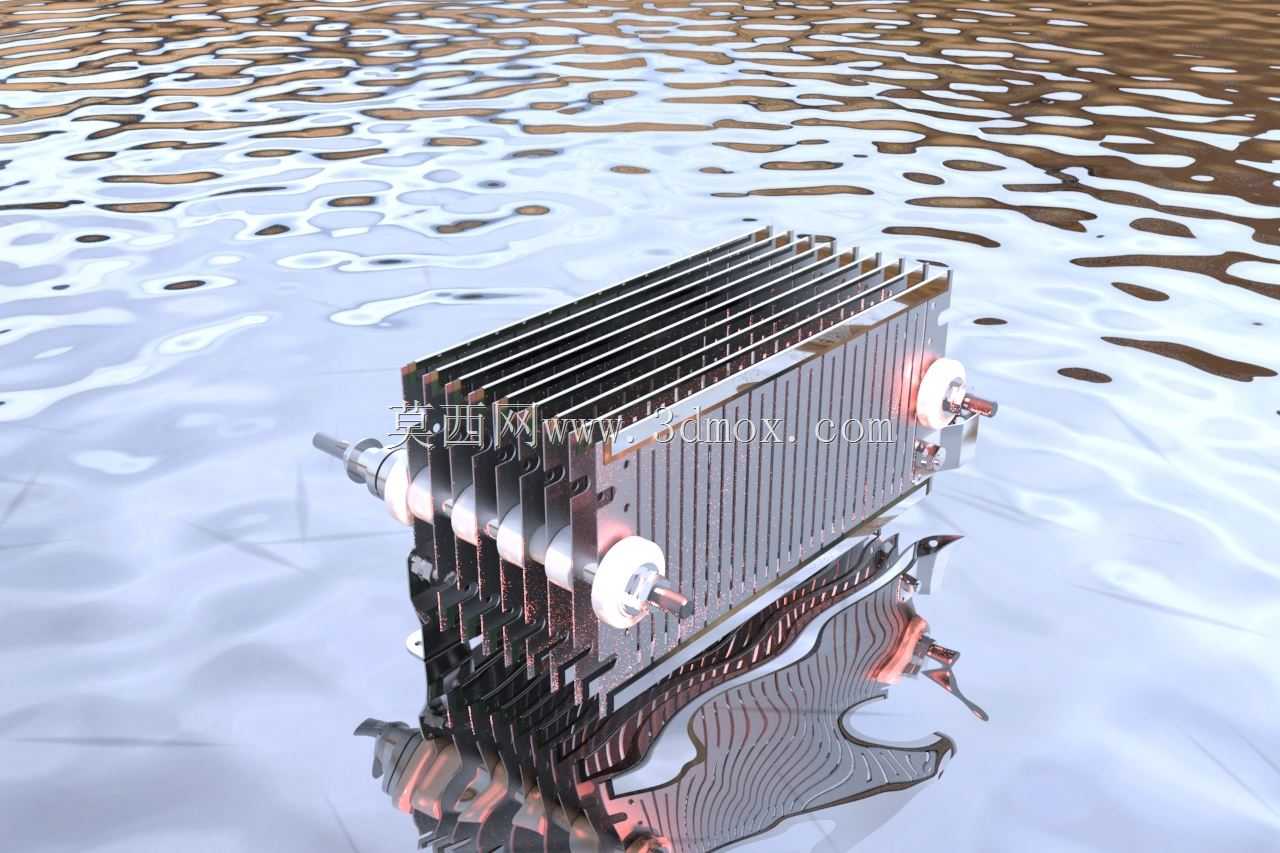

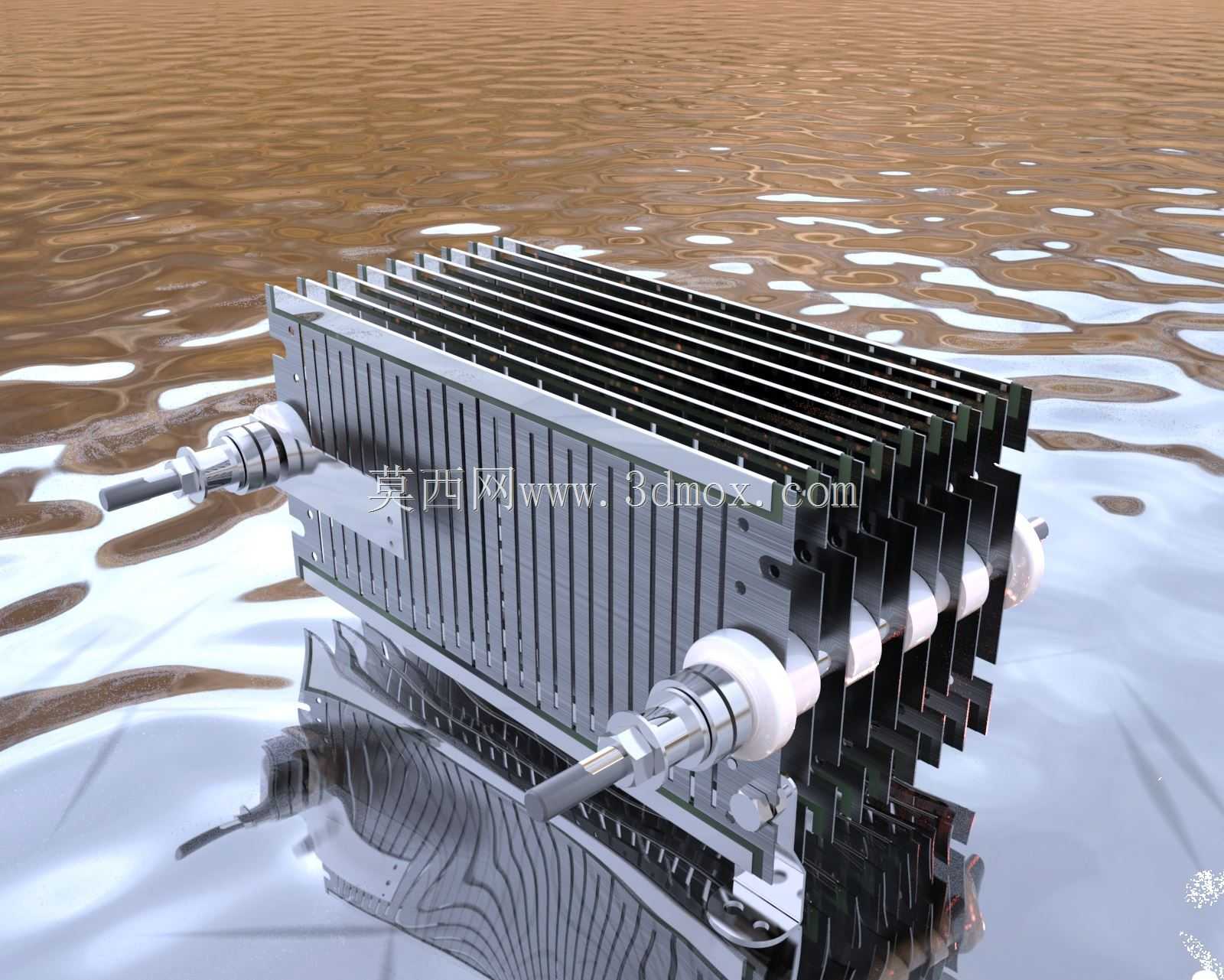

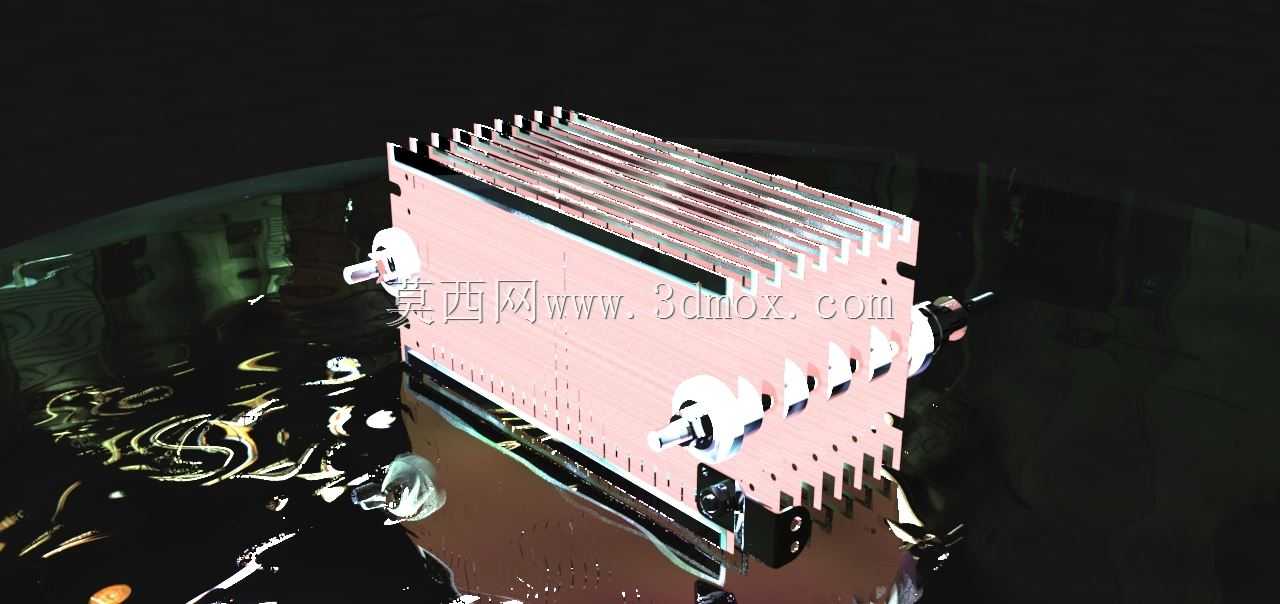

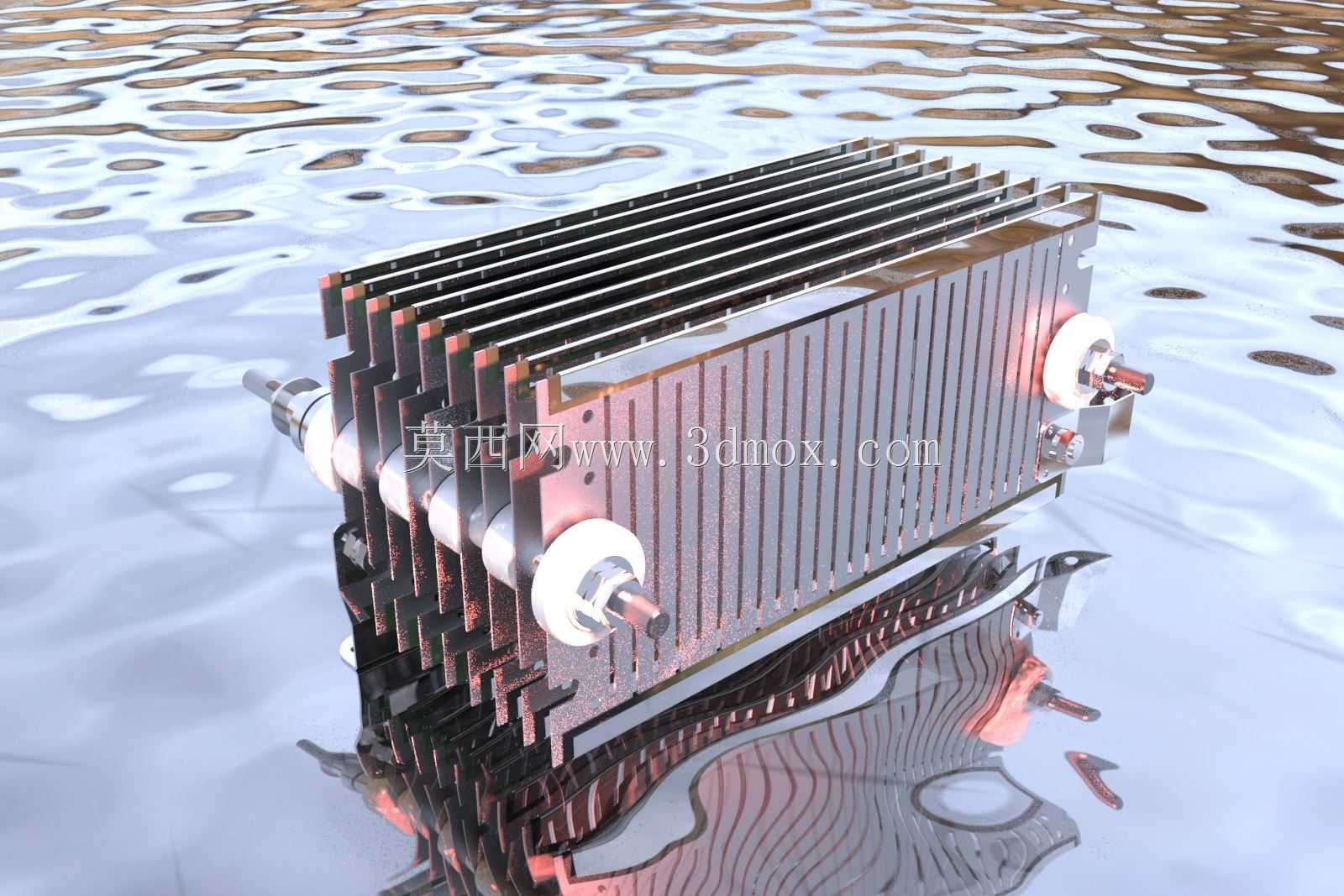

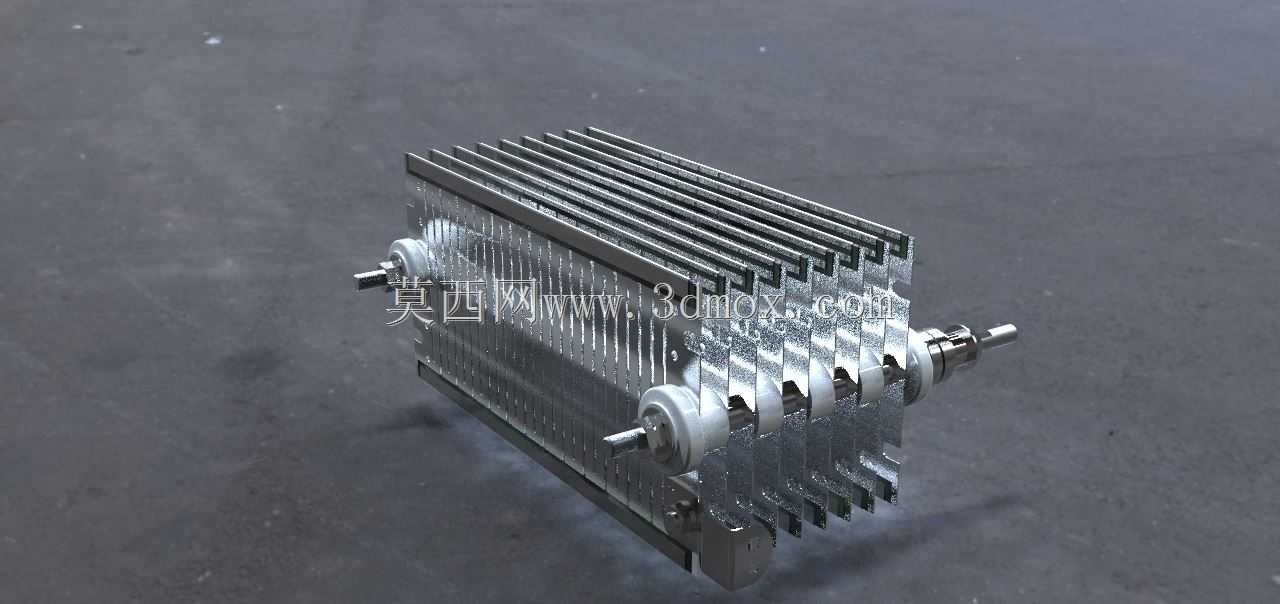

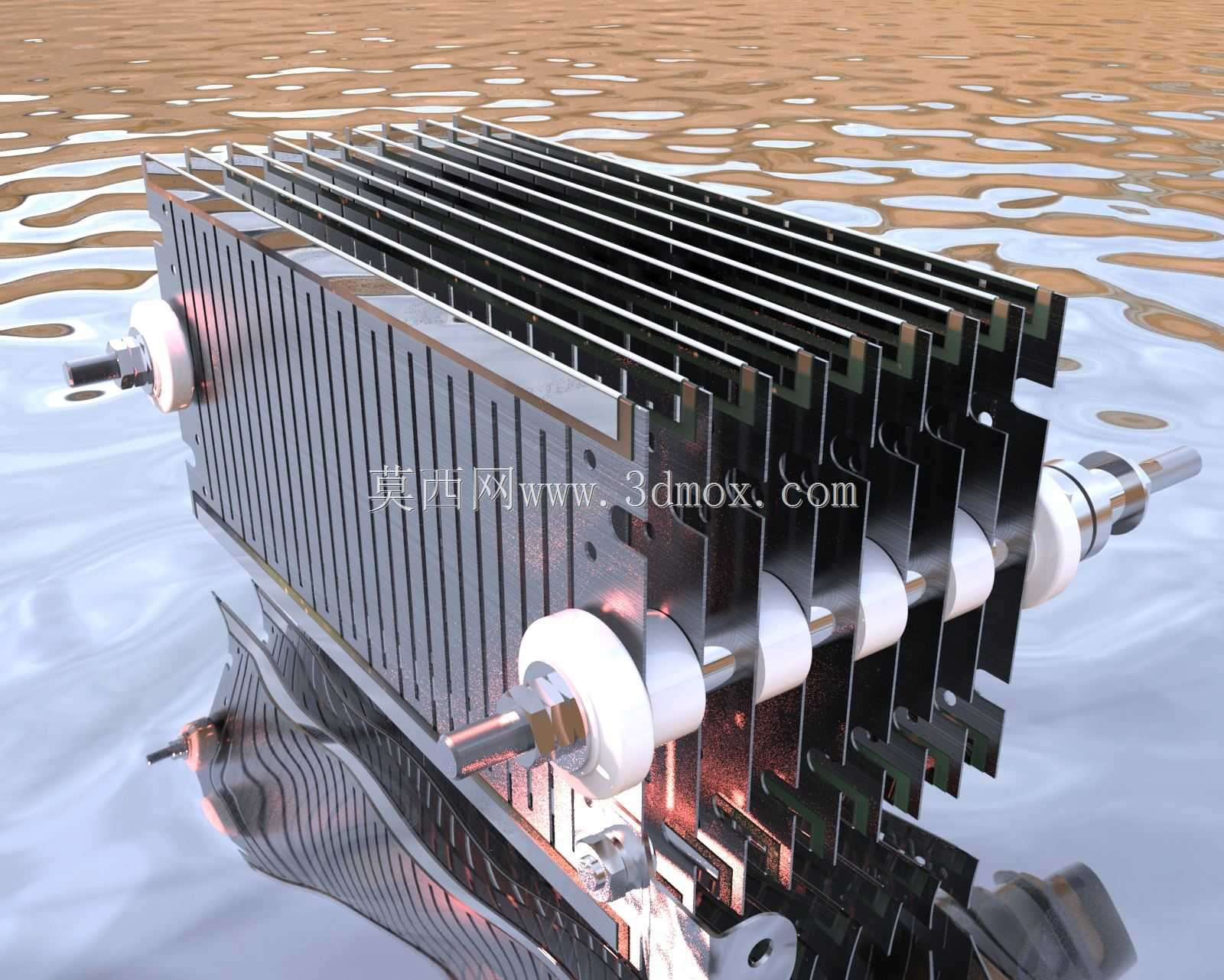

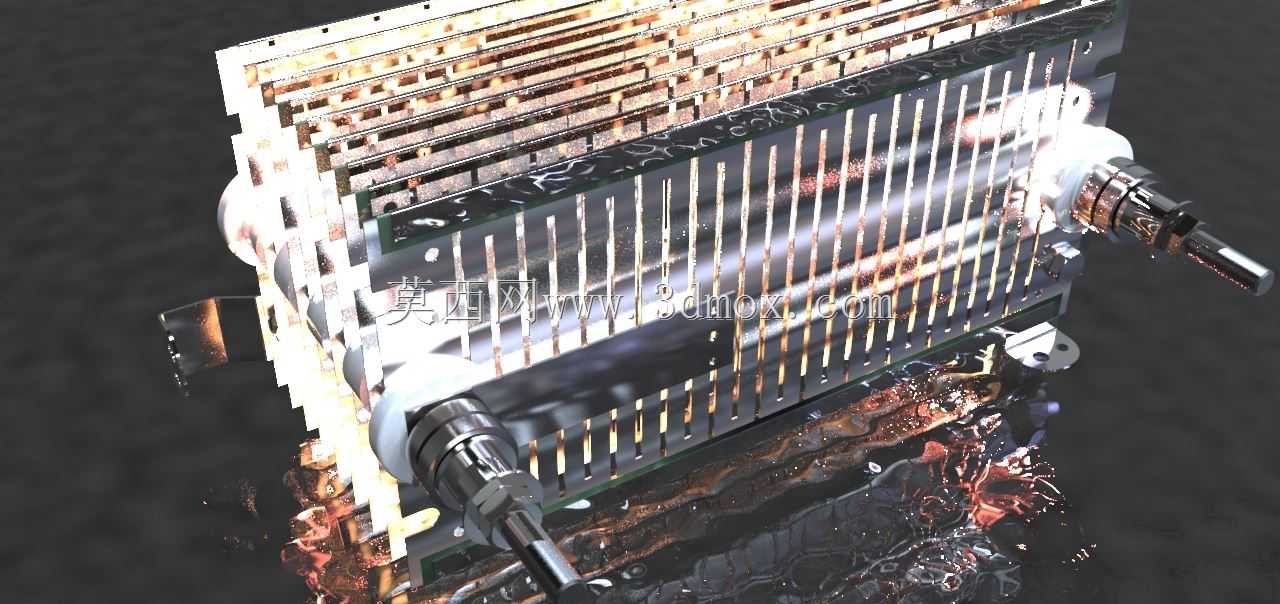

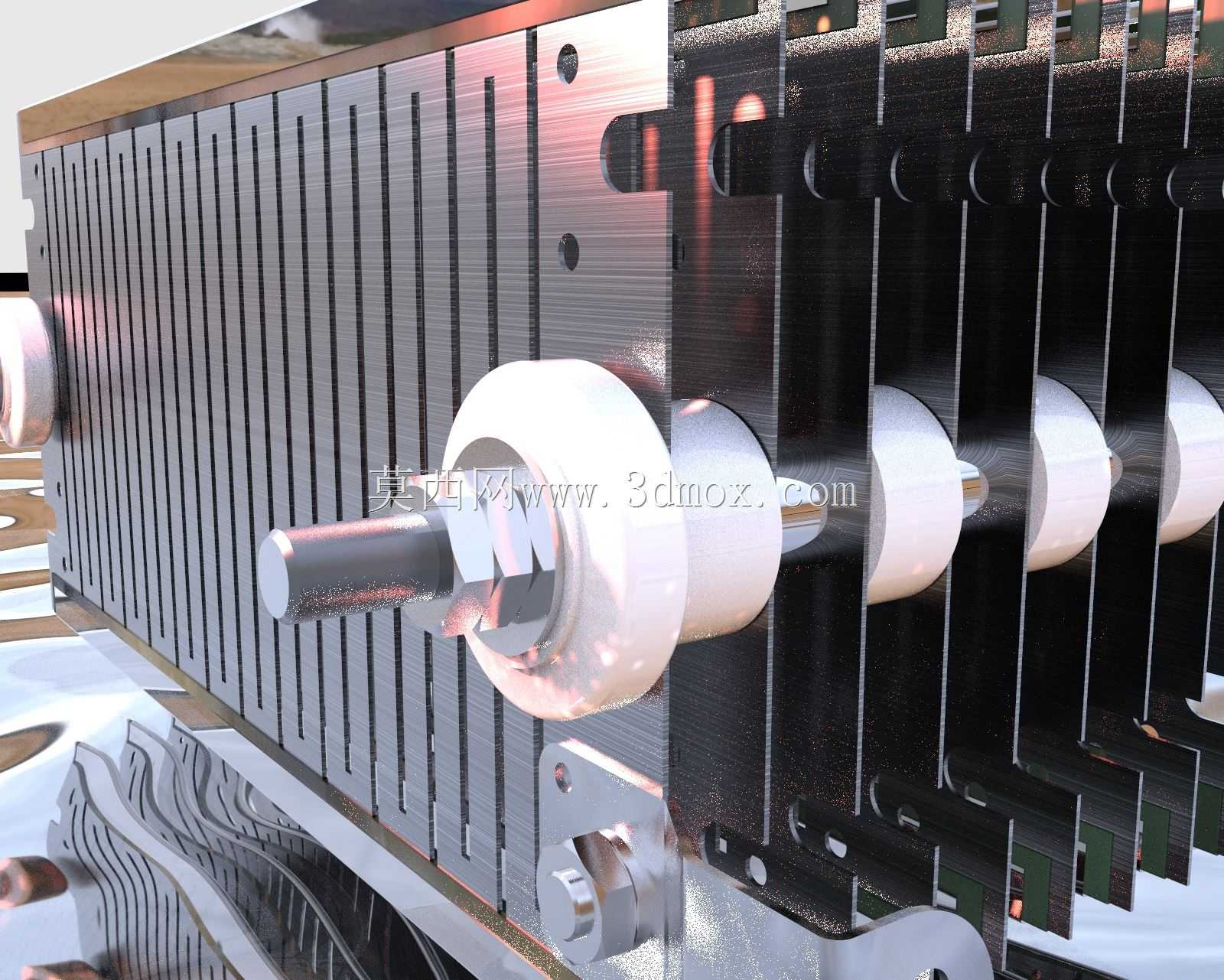

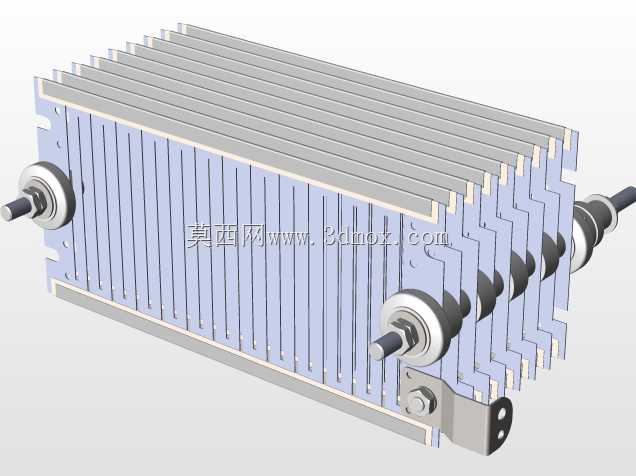

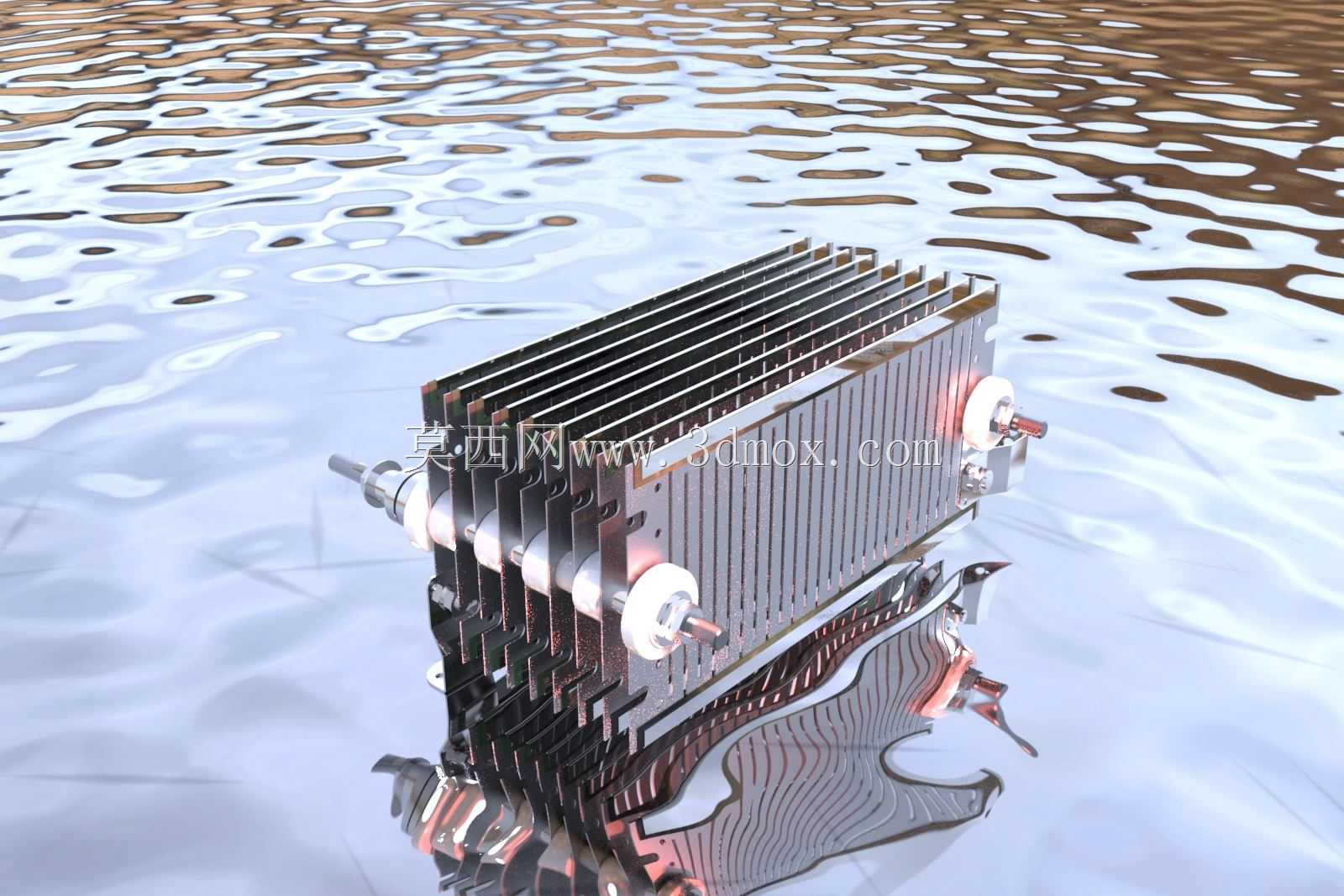

在工业测试、电力电子设备的负载匹配场景中，这类带密集散热鳍片的电阻负载单元是核心耗能部件，主要用于吸收电路冗余功率、模拟真实用电负载工况，常见于电源老化测试、变频器制动回路、大功率充放电测试台架等场景，其性能直接决定整套测试系统的运行稳定性与功率耐受上限。从结构设计逻辑来看，该组件采用轴向穿装的电阻芯体搭配多组平行铝制散热鳍片的布局，芯体两端通过白色耐高温绝缘陶瓷座实现与金属散热结构的电气隔离，同时陶瓷座自带的定位凸台可直接卡入鳍片组两端的安装卡槽，无需额外紧固件即可完成芯体与散热结构的同轴定位，避免长期热胀冷缩导致的芯体偏移、绝缘失效问题。鳍片组采用等间距冲压成型工艺，单片鳍片厚度控制在1.2mm左右，鳍片间距预留4mm的通风流道，既保证自然对流场景下的散热效率，也适配强制风冷场景下的风阻要求，避免因流道过窄导致积尘、散热效率衰减。安装边界方面，组件两端的金属伸出轴为标准安装定位端，轴径公差控制在h7级，可直接适配设备机架上的标准安装座，轴向总长度可根据功率需求调整鳍片数量灵活扩展，径向最大尺寸为鳍片组外圆直径，安装时需预留鳍片外围至少15mm的通风间隙，避免周边结构件遮挡散热风道。设计过程中重点考量了长期高温运行下的结构可靠性，鳍片与芯体的接触部位采用胀接工艺保证热阻最小化，避免传统粘接工艺在高温下老化失效的问题，两端的接线端子直接从芯体轴端引出，接线部位预留了足够的线缆弯曲空间，可适配10平方毫米以上的大电流接线端子压接需求，同时端子部位做了沉台设计，避免安装时线缆与散热鳍片发生剐蹭破损。在实际选型适配中，这类结构的电阻负载可根据功率等级调整鳍片总长度，单组单元可覆盖1kW到10kW的功率耗散需求，多组并联安装时可通过统一的风冷风道实现集中散热，相比传统陶瓷封装功率电阻，其散热效率提升40%以上，同等功率下体积缩小近三分之一，非常适合集成到紧凑型测试设备、变频控制柜内部作为制动负载使用。结构建模过程中需要重点关注鳍片组的阵列一致性、绝缘座与金属部件的配合间隙，避免出现安装干涉，同时芯体与鳍片的同轴度公差需要控制在0.1mm以内，防止运行过程中因热变形产生额外的结构应力。
