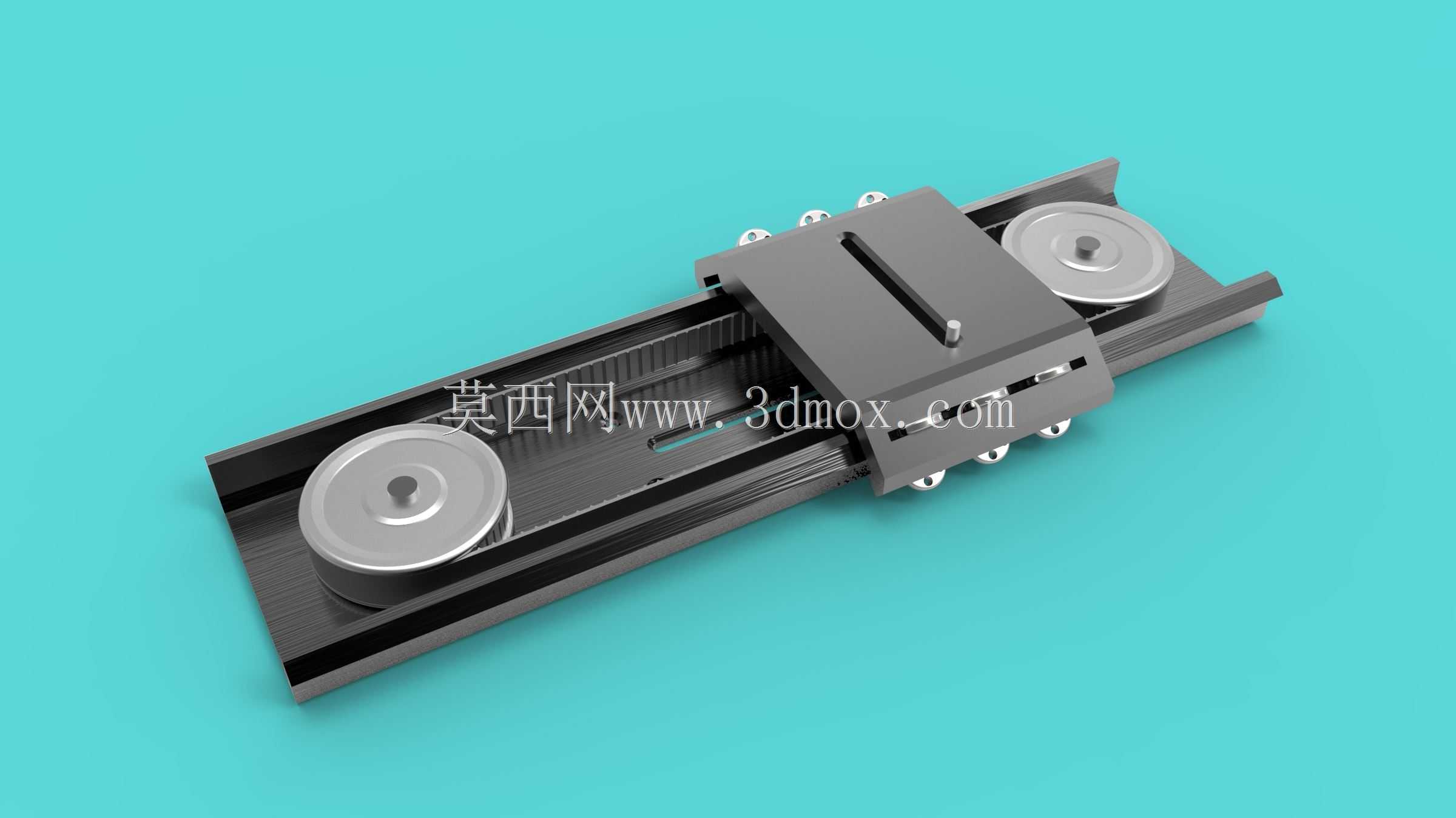

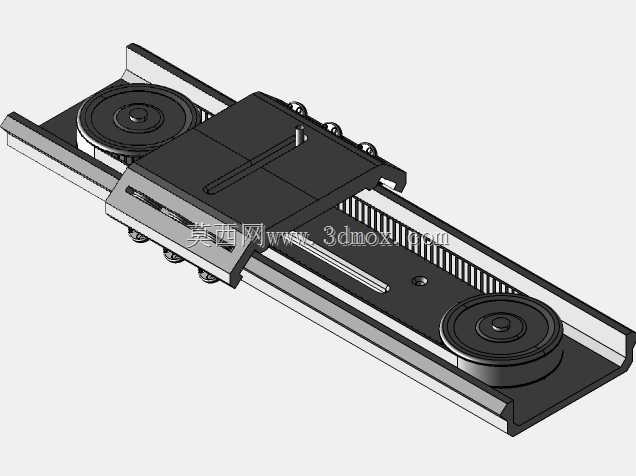

双滚轮滑块式直线间歇运动执行机构

这款直线型间歇运动执行结构，主要面向需要定点步进送料、工位间歇移位的自动化产线场景，常见于电子元器件分拣工位、小型零件组装线的物料移位环节，也可适配轻载检测设备的探头步进移动需求，能在连续动力输入下实现滑块的定距停顿与直线行进切换，替代传统槽轮机构在直线输送场景下的结构冗余问题。从结构设计逻辑来看，主体采用内嵌式导轨搭配双滚轮承载的布局，滑块主体与导轨槽之间通过两侧对称布置的滚轮实现滚动摩擦，相比传统滑动式导轨副，运行阻力可降低六成以上，同时能避免滑动摩擦带来的卡顿、磨损快问题，适配每分钟30-60次的间歇往复动作频次。滑块中部开设的通槽为动力输入配合位，可与偏心拨销、凸轮驱动件配合，将输入轴的连续回转运动转化为滑块的间歇直线运动，拨销与槽壁的配合间隙控制在0.02mm以内，能有效降低换向冲击，保证停顿位置的重复定位精度控制在0.05mm范围内，满足多数轻载组装、检测工序的定位要求。安装边界方面，导轨主体采用标准矩形截面设计，底面为平整安装基准面，两端预留有沉头安装孔位，可直接通过内六角螺丝固定在设备安装基板上，不需要额外加工定制安装座，整体安装占用宽度不超过80mm，长度可根据实际行程需求调整滑块与导轨的配合长度，单段标准行程覆盖50mm到200mm区间，适配不同工位间距的布局需求。滚轮部分采用内嵌轴承的金属轮体，轮缘与导轨侧面的导向槽紧密贴合，既能承受垂直于导轨方向的负载，也能抵消运动过程中的侧向倾覆力矩，保证滑块在带载运行时不会出现卡滞、偏磨问题。在实际选型适配时，需要注意输入动力的转速匹配，当输入转速超过60rpm时，需要在拨销配合位置加装缓冲垫，降低间歇停顿瞬间的刚性冲击，延长整体结构的使用寿命；如果应用在有洁净要求的生产场景，可在导轨外侧加装防尘折布，避免碎屑进入滚轮配合间隙影响运行顺畅度。整个结构没有复杂的异形零件，所有零部件均可采用常规机加工工艺制作，加工难度低，后期维护时仅需定期给滚轮轴承补充润滑脂即可，不需要复杂的调校流程，非常适合非标自动化设备的快速设计迭代需求，能大幅缩短设计人员的机构开发周期，直接基于现有结构调整尺寸参数即可适配不同的负载、行程要求。
