六角头带光杆段外螺纹连接螺栓轴

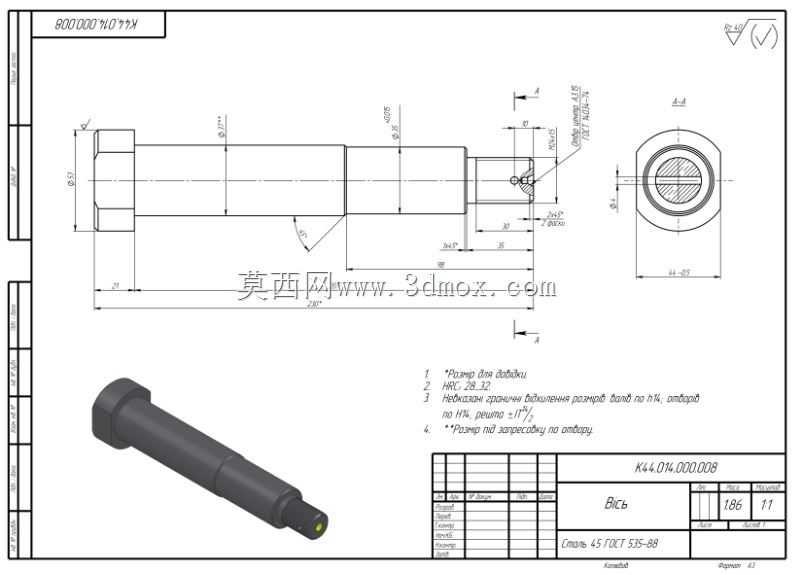

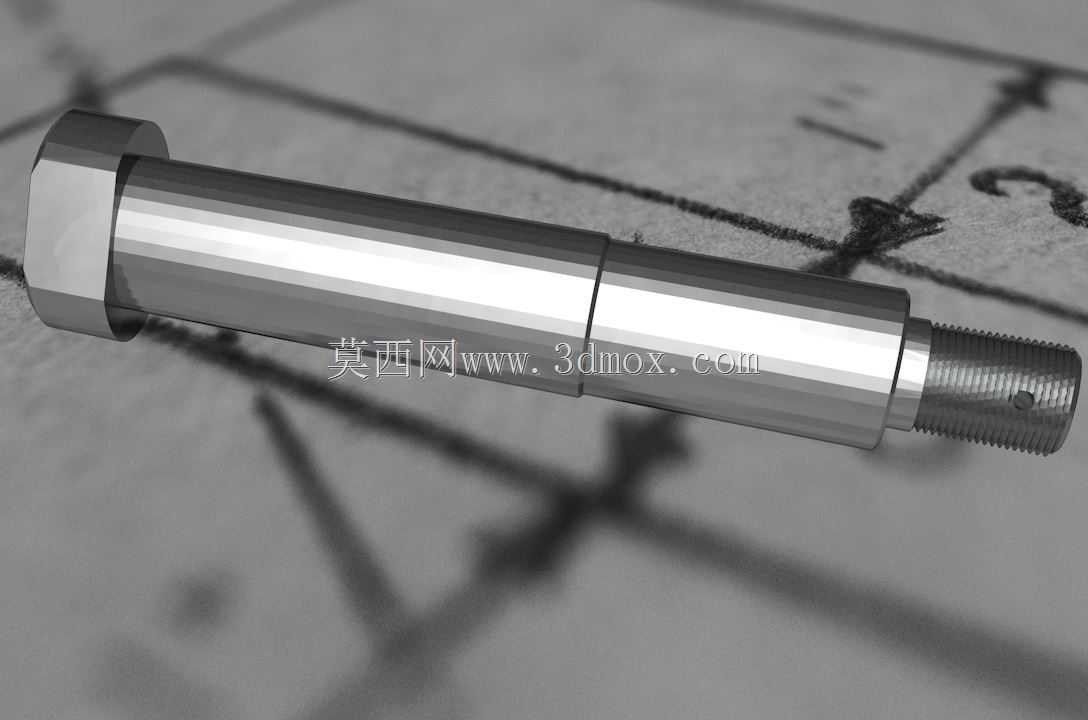

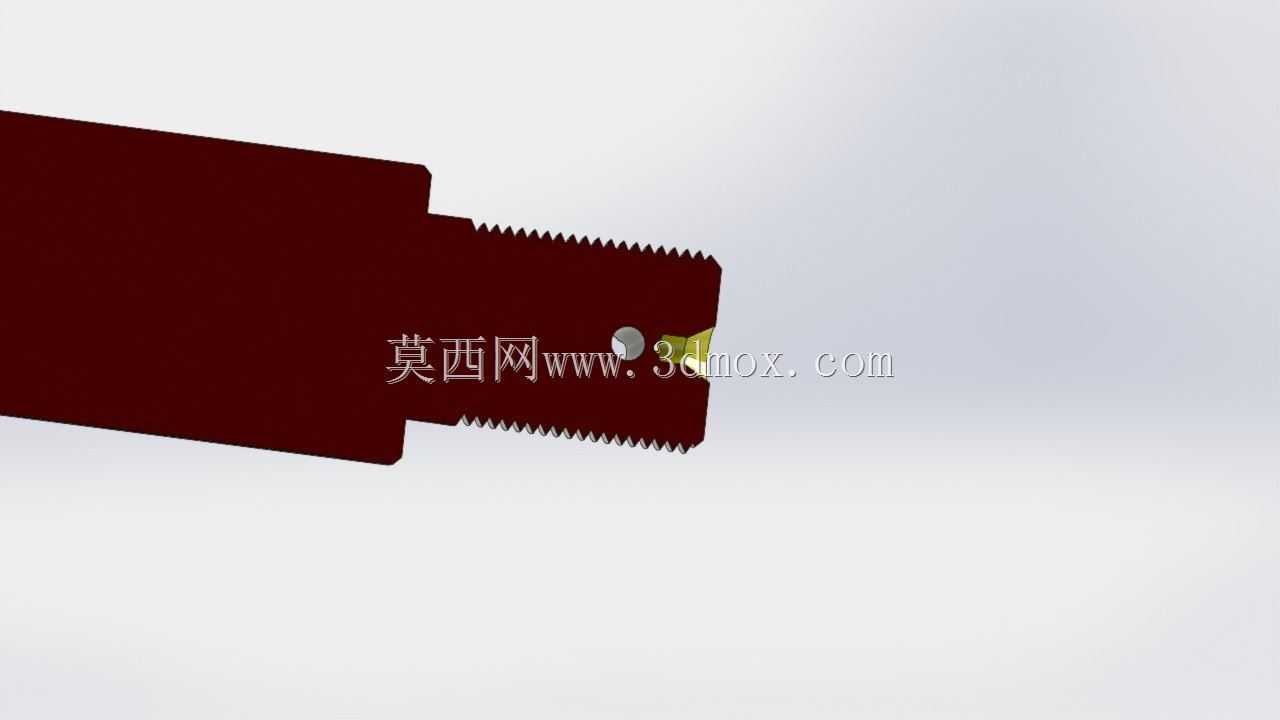

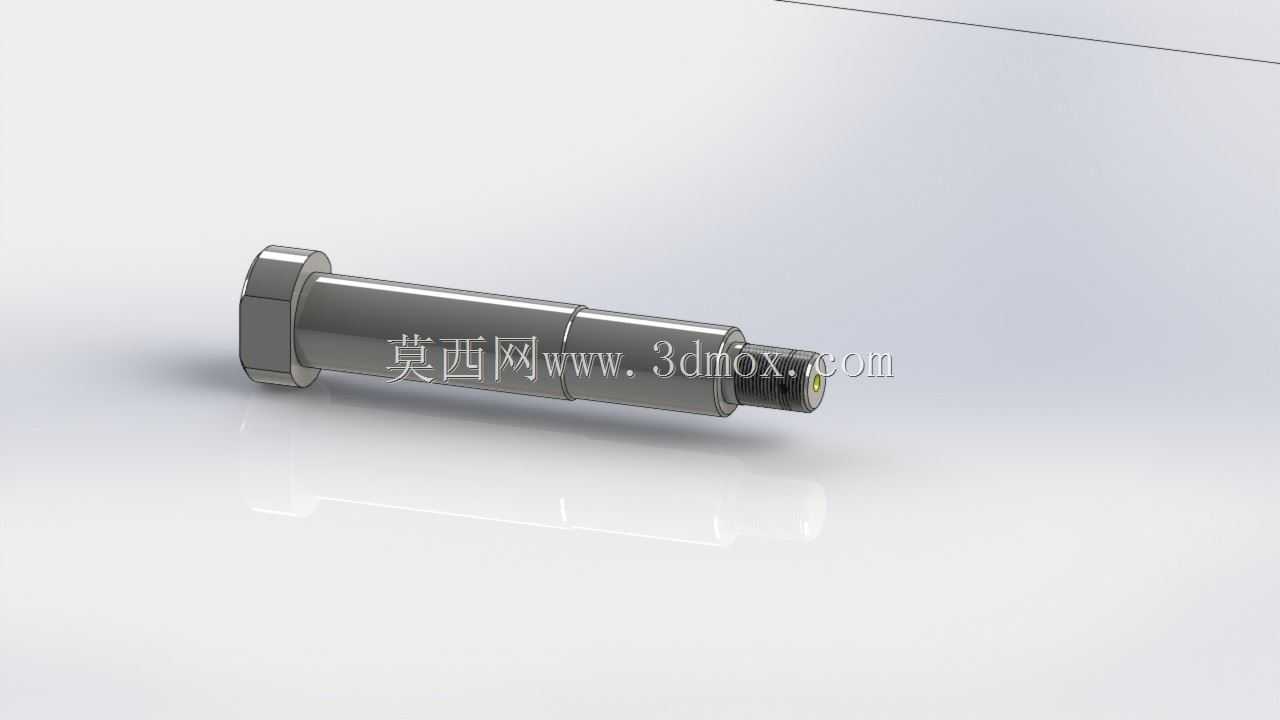

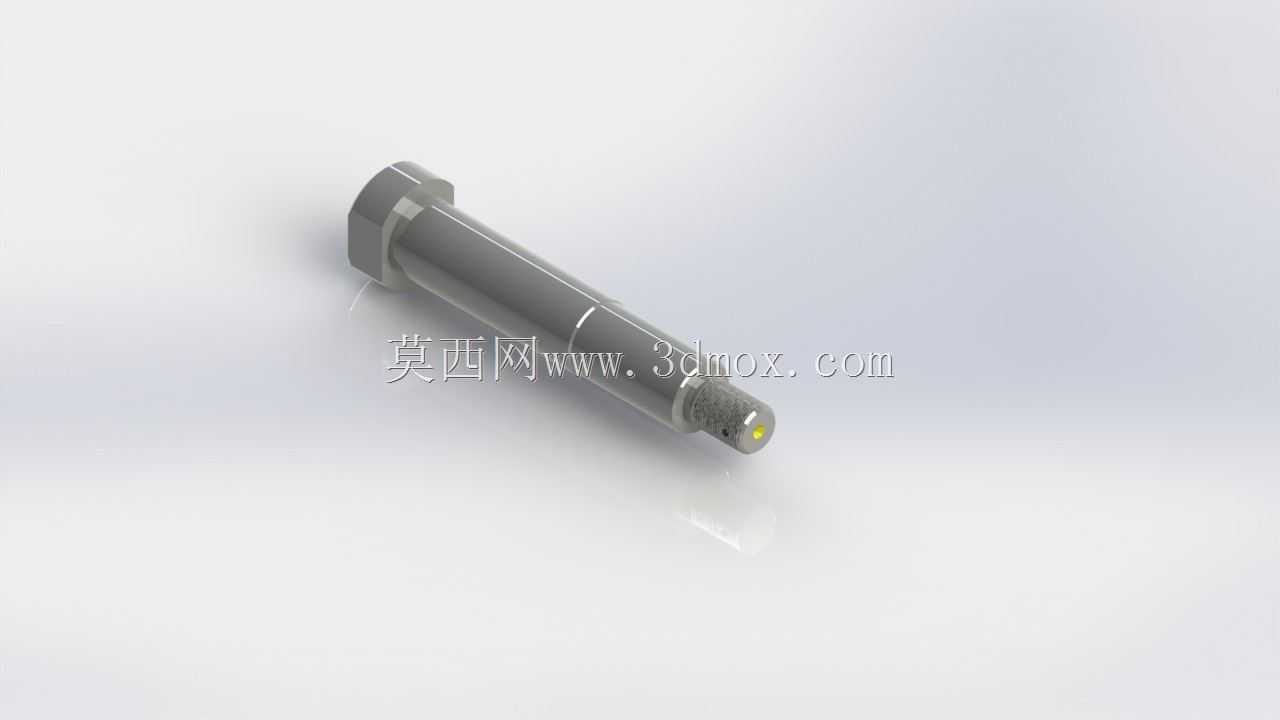

这类带光杆定位段的六角头螺栓轴，在工装夹具定位、重载传动组件连接、液压阀块安装等场景中应用十分广泛，和普通全螺纹螺栓不同，它的中间光杆段承担核心的径向定位作用，能避免螺纹配合带来的间隙偏移问题。从结构设计来看，头部采用标准外六角构型，匹配常规开口扳手、套筒扳手的拧紧力矩传递需求，头部下端的轴肩直面可直接贴合被连接件的安装端面，承担轴向预紧力的承载作用，不需要额外加装平垫分散压力，减少装配时的零件数量。中间光杆段的外径公差通常按h6级加工，和被连接件的安装孔采用间隙极小的过渡配合，装配后能保证两个连接部件的同轴度误差控制在0.02mm以内，避免传动过程中出现偏载磨损。靠近末端的螺纹段采用普通公制粗牙螺纹，螺纹收尾处设计有退刀槽结构，能保证螺母拧到底时完全贴合光杆段的端面，不会因为螺纹余留牙型导致锁紧不到位。实际选型时需要注意几个安装边界：首先是六角头的对边尺寸要匹配安装位置的扳手操作空间，若安装位置周边有凸起结构，需要预留至少3mm的扳手转动余量，避免无法完成拧紧操作；其次是光杆段的长度要略短于两个被连接件的安装孔总深度，保证轴肩能完全压紧贴合面，不会出现光杆顶死导致预紧力不足的问题；末端螺纹段的长度要满足螺母拧紧后露出2-3个牙型的要求，方便后续加装防松垫片或者锁紧螺母。在传动组件的应用场景中，这类螺栓轴还可同时承担铰接轴的作用，光杆段表面会做淬火处理提升表面硬度，降低铰接转动时的磨损速率，此时光杆段的表面粗糙度需要控制在Ra1.6以下，减少转动过程中的摩擦阻力。设计建模时需要重点关注几个工艺细节：六角头和光杆段的过渡圆角不能过小，避免热处理时出现应力集中导致断裂；螺纹退刀槽的宽度要满足螺纹加工刀具的退刀需求，通常取2-3倍螺距即可；末端需要设计45度倒角，方便装配时顺利穿入安装孔，也能避免螺纹起始端的牙型磕碰损坏。和普通标准螺栓相比，这类定制化的螺栓轴可以根据实际安装需求调整各段的长度比例，不需要额外加装轴套来调整定位尺寸，能有效简化装配结构，降低设备的整体装配复杂度，在非标自动化设备、专用机床夹具的设计中应用频率很高。
