卫浴管路用橡胶还原密封接头结构

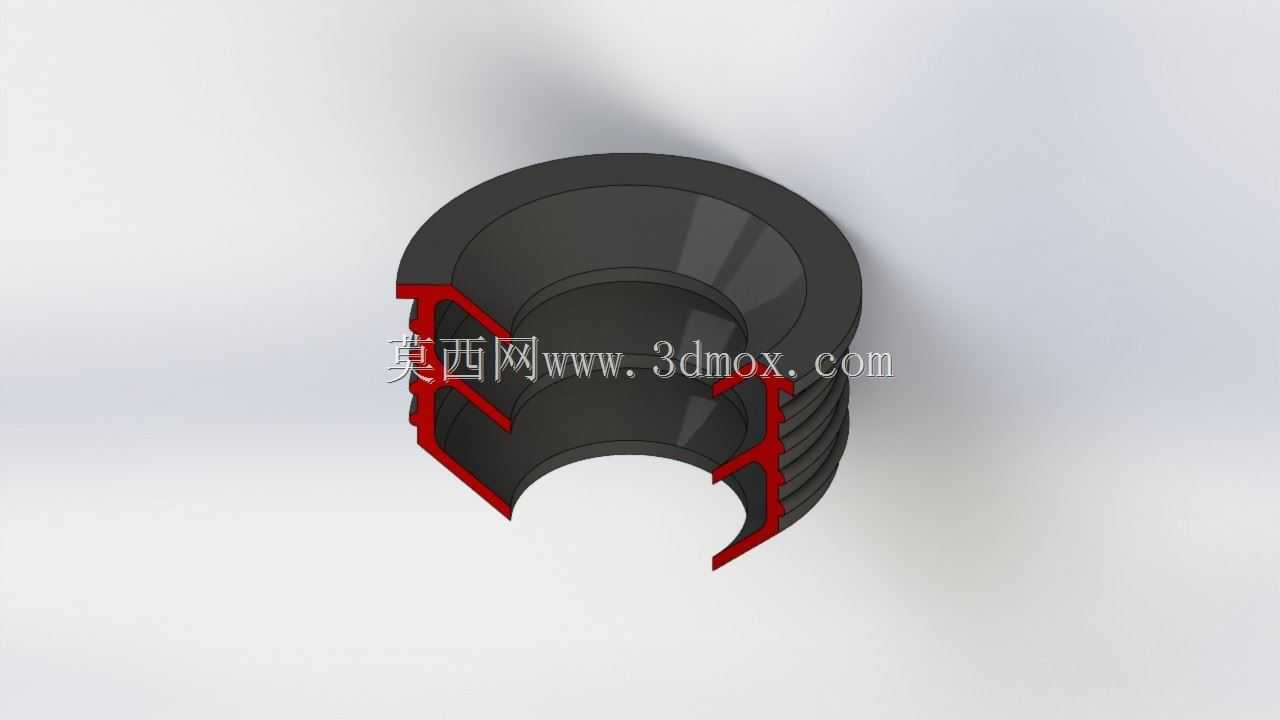

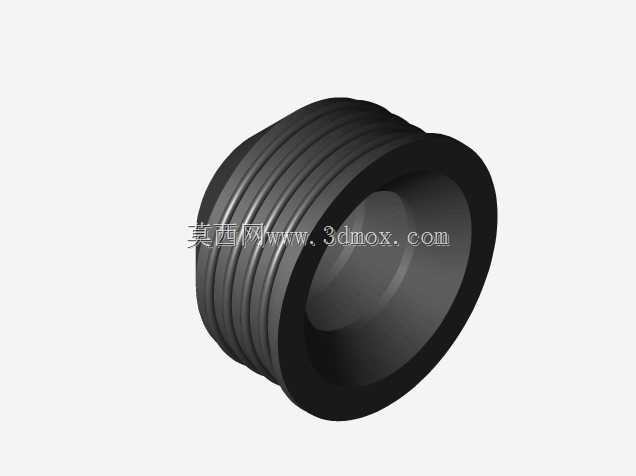

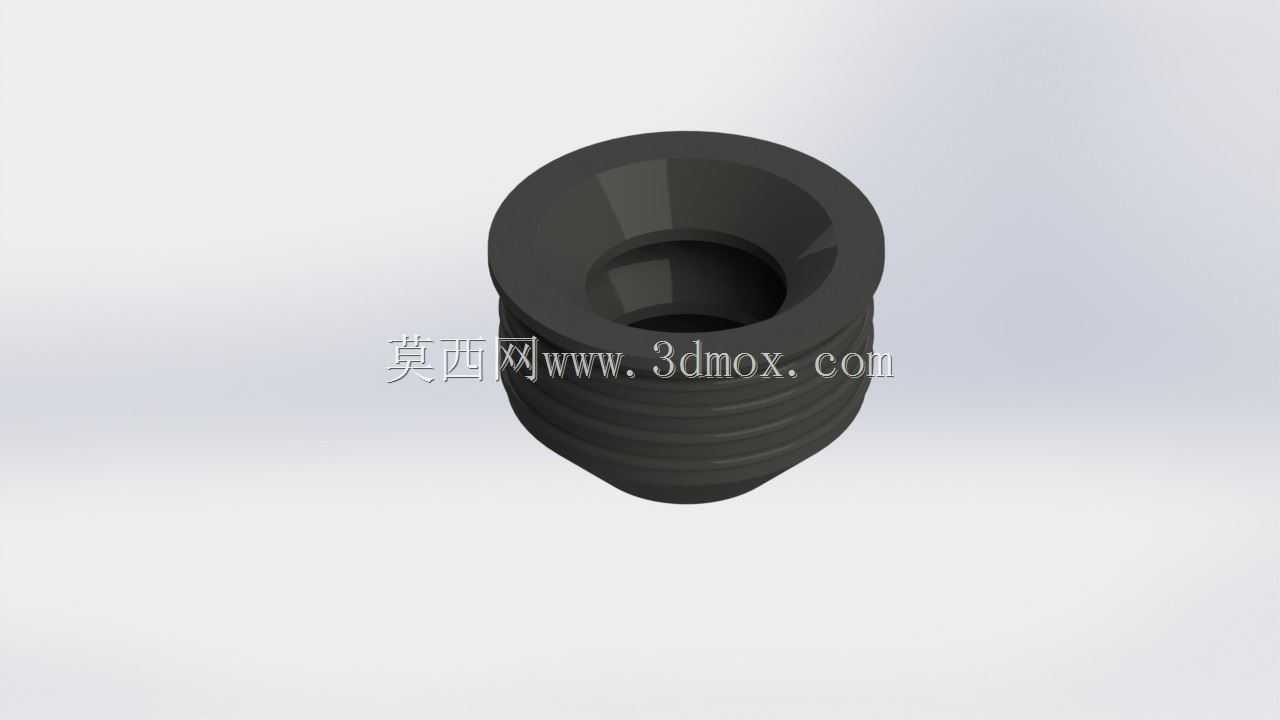

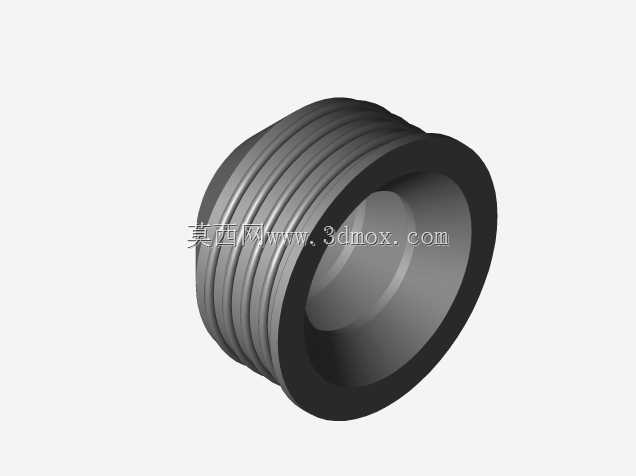

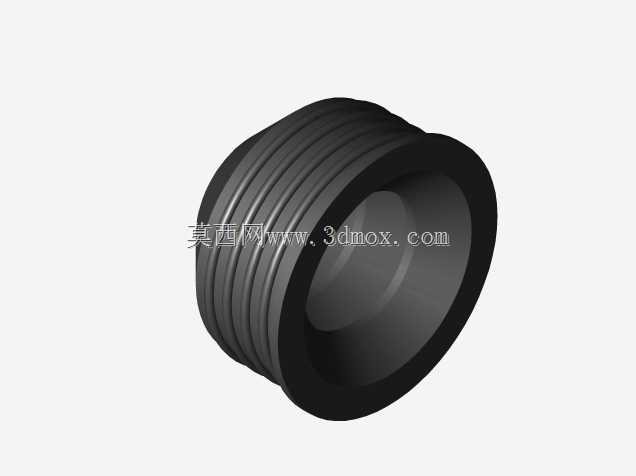

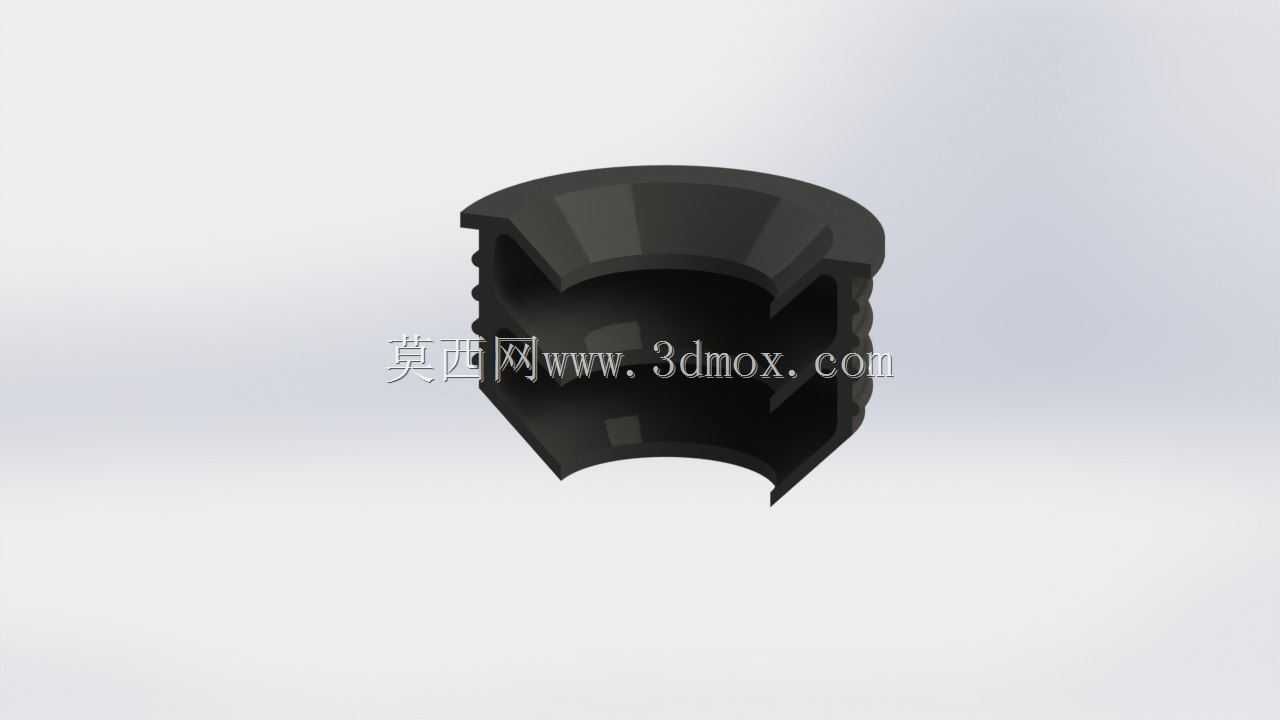

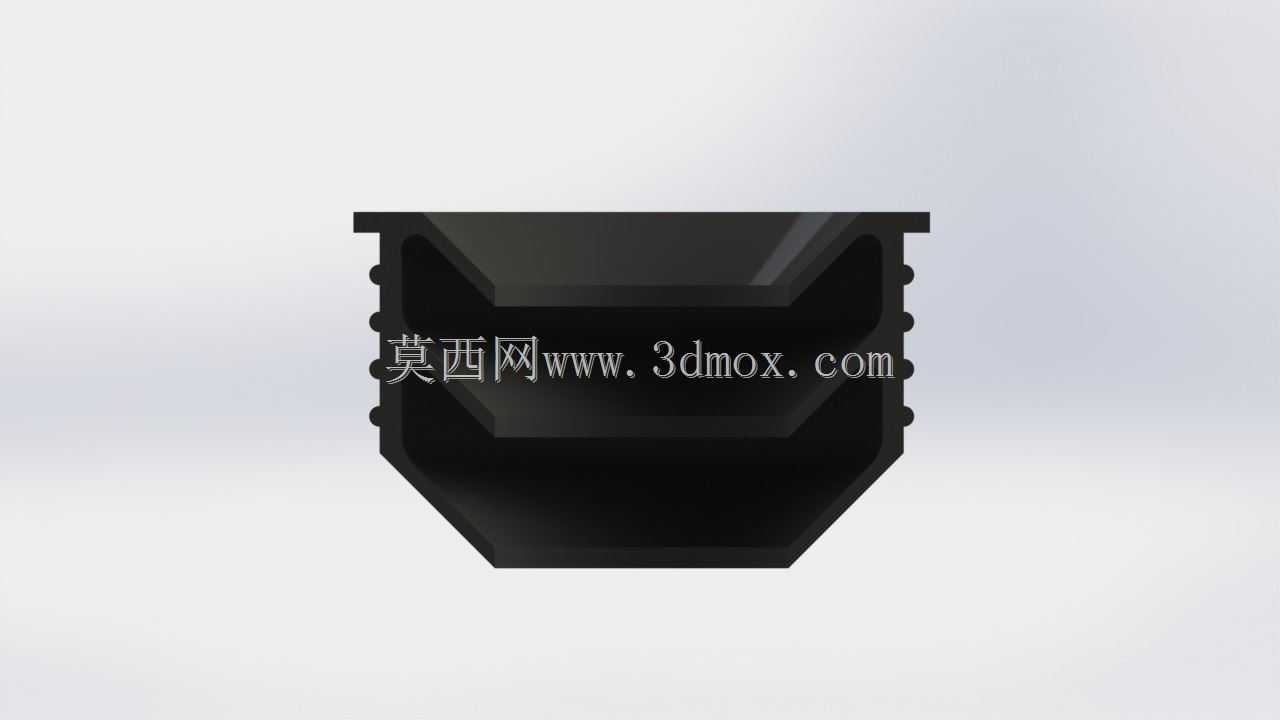

这款橡胶还原件主要应用于卫浴给排水管路的改造与维修场景，在老旧管路更换新龙头、角阀等终端配件时，能够适配原有磨损或尺寸存在偏差的管路接口，解决因管壁锈蚀、接口变形导致的密封失效问题，避免管路连接处出现渗漏、滴水的情况，是卫浴维修、旧房水路改造作业中常用的适配密封部件。从功能特性来看，该部件依靠橡胶材质本身的弹性形变特性，在安装锁紧过程中能够充分填充接口处的凹凸间隙，同时自身的阶梯式内孔结构可以适配不同通径的管路插入，外部的环形凸起结构能够在锁紧螺母施压时形成多道密封环带，相比普通平垫圈拥有更好的径向与轴向密封补偿能力，即使管路存在一定的偏心偏差，也能保证密封面的有效贴合。设计过程中优先考虑了安装操作的便捷性，整体采用一端扩口、一端带外定位台阶的结构，扩口端能够引导管路顺利插入，无需额外涂抹润滑介质即可完成对位，外部的多道环形肋条一方面可以增强与锁紧螺母内壁的摩擦力，防止安装过程中橡胶件跟转移位，另一方面也能在长期受压状态下分散应力，避免橡胶件因局部应力集中出现开裂、永久形变的问题。外形尺寸上，该部件最大外径适配常规32mm规格的卫浴管路锁紧螺母，内部最小通径为50mm对应的管路适配尺寸，安装时不需要对原有管路进行裁切、套丝等二次加工，直接套入管路端部后锁紧终端配件的螺母即可完成安装，安装边界仅需预留螺母锁紧所需的操作空间，无需额外的安装固定位，能够适配狭小的卫浴柜内、墙体暗装管路接口等操作空间受限的场景。结构上的红色标识区域为密封承压的核心形变区，该区域的橡胶壁厚经过针对性设计，既保证足够的压缩量填补间隙，又不会因压缩量过大导致橡胶被挤压溢出密封面，在长期通水受压的状态下，能够维持稳定的密封压力，不会因水温小幅变化出现材质硬化导致的密封失效，适配家用冷热水管路的常规工作温度与压力范围。
