汽车发动机气缸配套活塞连杆组件结构

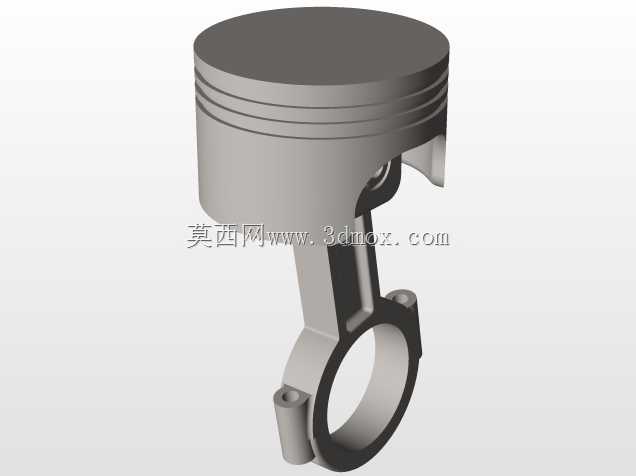

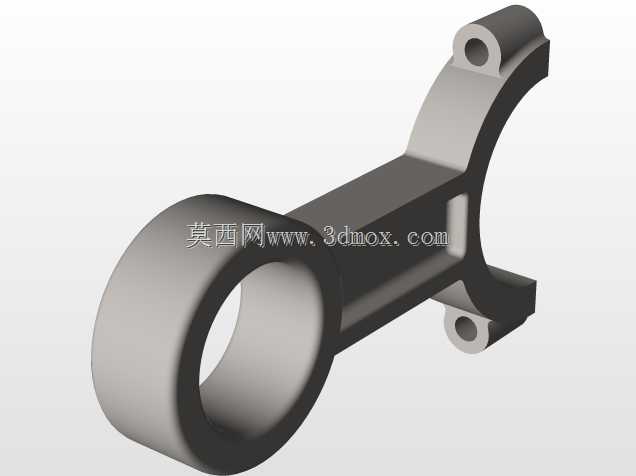

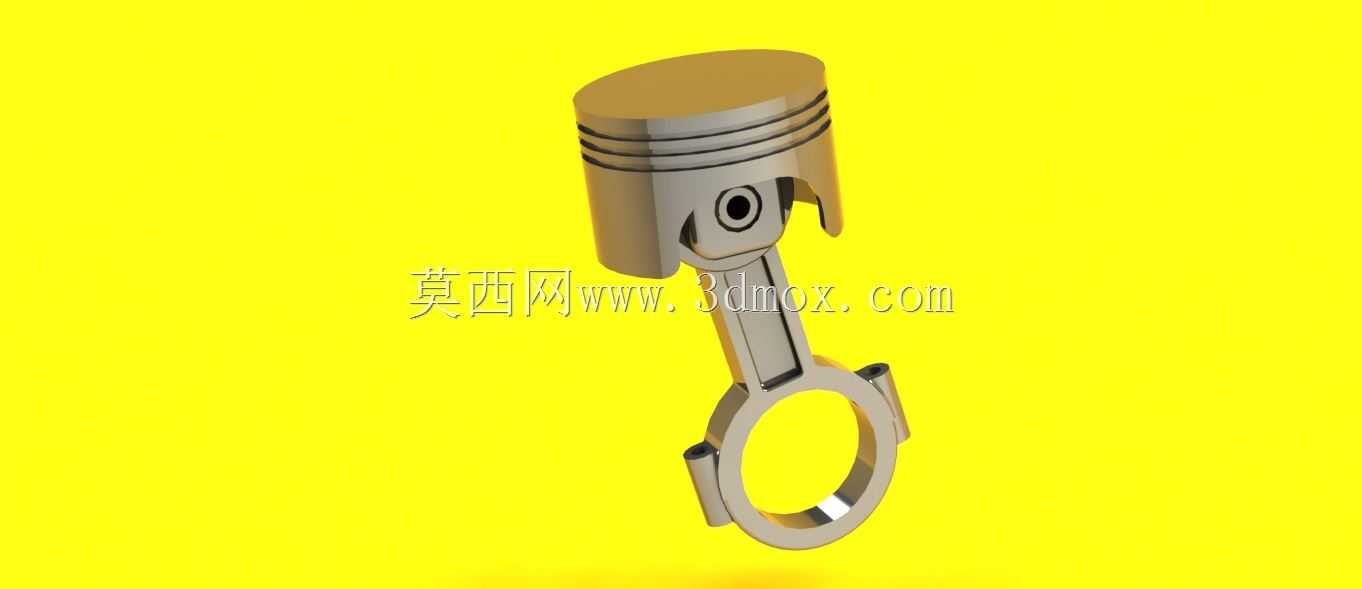

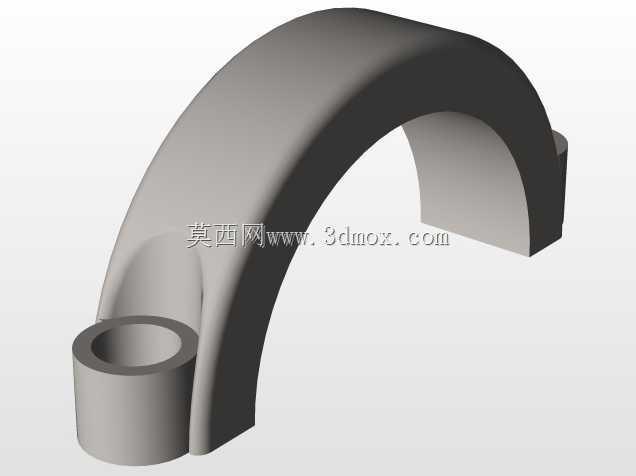

这套活塞连杆组件是内燃机动力转换环节的核心执行部件，直接装配于汽车发动机气缸内部，承担着将燃烧室内燃气爆发产生的直线推力转化为曲轴旋转扭矩的关键作用，是四冲程发动机完成进气、压缩、做功、排气循环必不可少的运动构件。从实际装机场景来看，活塞头部直接接触缸内高温高压燃气，顶部的型面设计需要匹配燃烧室的气流组织与油气混合需求，环槽区域预留了气环与油环的安装位置，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气窜入曲轴箱稀释机油，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销孔的位置经过偏心设计，能够在活塞往复运动换向时减小敲缸异响，提升发动机运转平顺性，销孔内部的衬套结构可以降低活塞销与销座的磨损，延长部件使用寿命。连杆部分采用变截面工字型结构设计，在保证足够结构强度与抗冲击刚度的前提下尽可能降低自身重量，减小往复运动产生的惯性力，降低发动机高速运转时的振动与载荷冲击。连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固，能够直接包覆在曲轴曲柄销上，配合轴瓦形成转动副，将活塞的直线往复运动顺畅转化为曲轴的旋转输出。设计过程中需要严格控制活塞与气缸壁的配合间隙，间隙过大会导致密封性能下降、敲缸异响，间隙过小则会在热膨胀状态下出现拉缸、卡滞故障；连杆大小头的中心距尺寸直接影响发动机的压缩比与活塞行程，需要与缸体、曲轴的安装尺寸严格匹配，大头孔与小头孔的平行度、圆柱度公差需要控制在微米级，避免运转过程中出现偏磨、连杆受力变形断裂等故障。活塞裙部的型面采用中凸变椭圆设计，能够适配热态下活塞的不均匀膨胀变形，保证不同工况温度下活塞与缸壁的接触状态均匀，避免局部应力集中造成的异常磨损。整套组件的运动边界需要与曲轴曲柄半径、气缸深度、燃烧室余隙高度做匹配校核，确保活塞运行到上止点时不会碰撞气门与燃烧室顶部，运行到下止点时不会脱出气缸或者碰撞曲轴平衡块，同时要平衡往复运动质量，为发动机的动平衡调校提供基础支撑。
