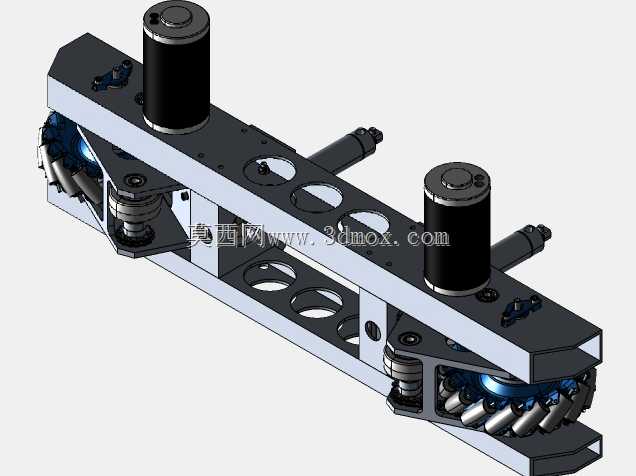

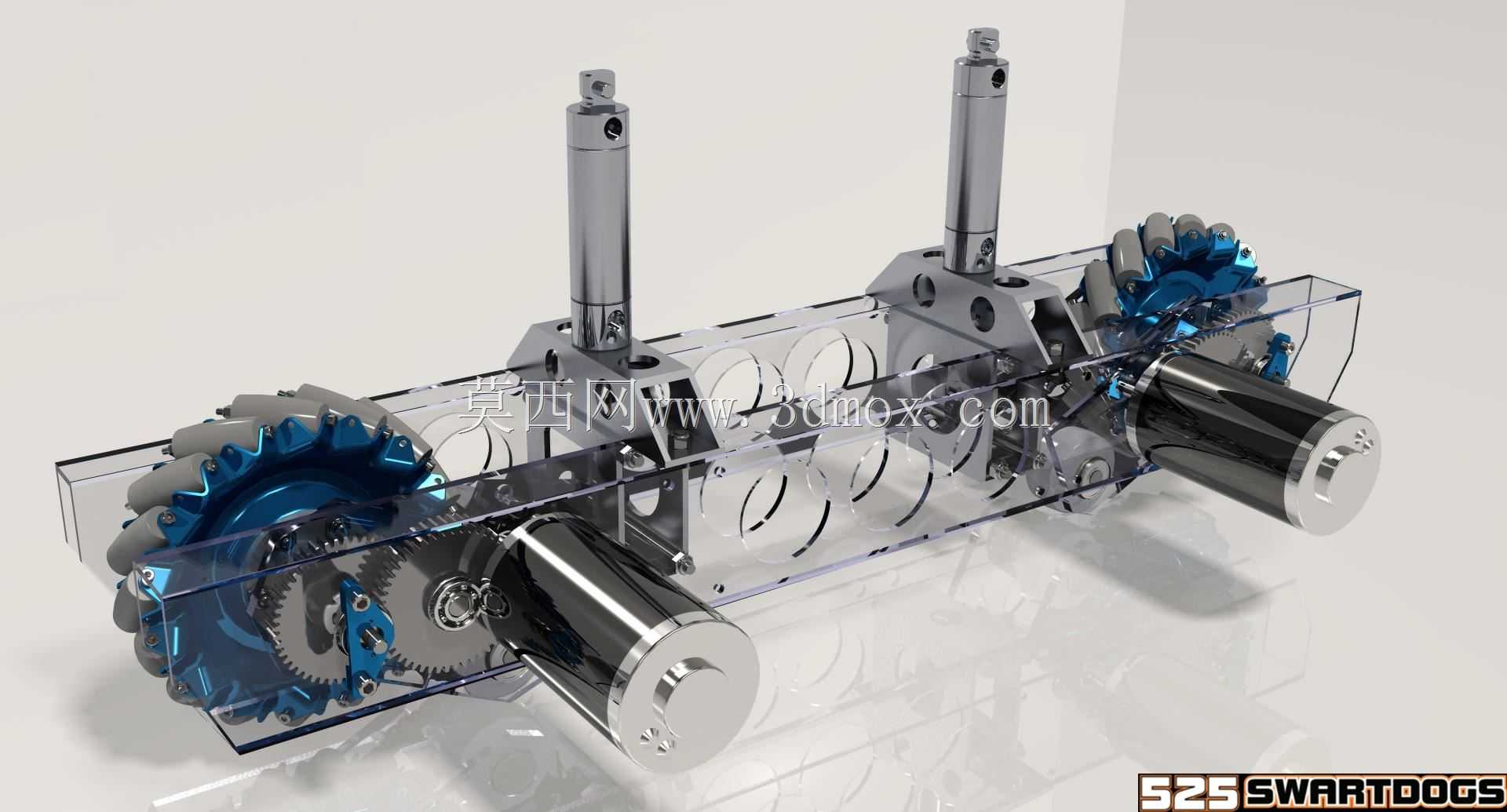

Octocanum双驱轮组切削屑槽底座结构

该轮组驱动底座主要面向竞技类移动机器人、小型重载AGV的全向行走场景设计，集成双组动力输出与麦克纳姆轮安装位，底座预留的切屑槽结构，可在加工装配、车间转运调试过程中，承接齿轮啮合磨损产生的金属碎屑、装配残留的切削余料，避免碎屑卡入齿轮啮合间隙、转轴密封位置，降低传动副异常磨损的概率，延长轮组维护周期。从结构设计逻辑来看，底座采用双侧对称布局，两侧动力单元安装位同轴度公差控制在0.02mm以内，保证两侧输出轴的转动同步性，避免轮组运行时出现偏载、啃轮的问题；透明防护侧板的安装槽位与底座一体加工，无需额外加装连接支架，减少整体装配累计误差。底座的安装边界充分考虑了机器人底盘的通用安装尺寸，横向安装孔位间距适配行业内常用的400mm、450mm宽度底盘规格，纵向连接孔预留长圆孔调节余量，可兼容不同轮径的麦克纳姆轮安装，调整轮组与底盘底板的间隙，避免行走时轮面与底盘剐蹭。传动区域的齿轮组安装腔与动力电机安装位采用分体式腔体设计，电机输出端的密封位与齿轮腔之间设置挡屑台阶，配合底座上的切屑槽导流结构，即便有少量碎屑进入传动区域，也会顺着槽体斜面滑出腔体，不会堆积在齿轮啮合点位置。输出轴的安装位采用双轴承支撑结构，轴承座与底座为一体化加工结构，相比装配式轴承座，可承受更大的径向冲击载荷，适配机器人急停、变向时产生的瞬时冲击力。底座上的切屑槽采用渐变深度设计，靠近齿轮啮合侧的槽深更大，向底座外侧逐步收浅，槽体边缘做圆角过渡，无清洁死角，日常维护时可直接用高压气枪将槽内碎屑吹出，无需拆解底座结构。两侧的导向柱安装位与轮组悬挂结构适配，可根据使用场景加装弹性减震组件，适应不平整地面的行走需求，保证麦克纳姆轮的辊子始终与地面接触，避免全向移动时出现打滑、走位偏差的问题。
