手提箱式麦克纳姆轮竞技机器人结构

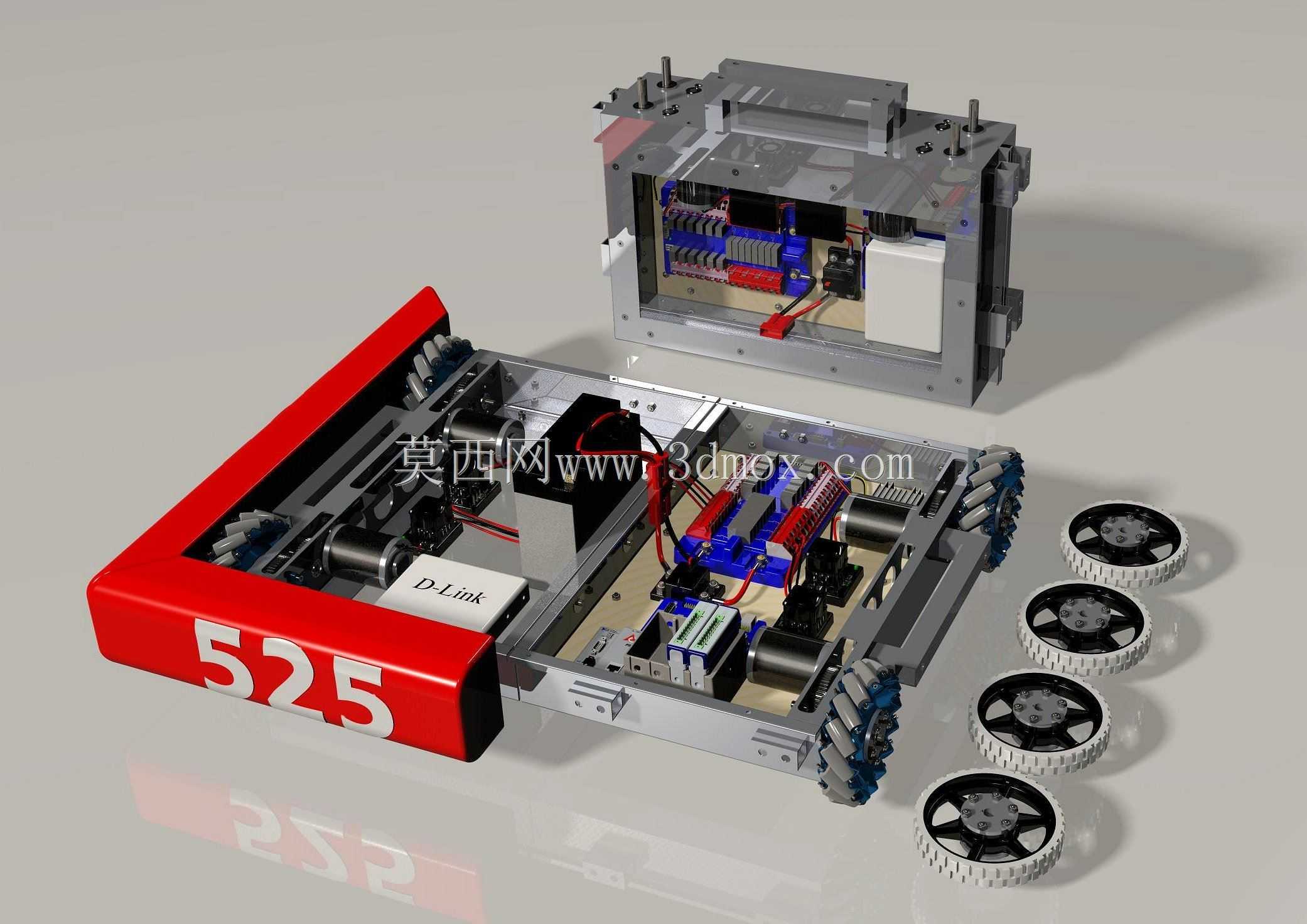

　　这款轮式移动机器人采用分体式手提箱结构设计，上半部分为封闭的电气容纳舱，下半部分为集成行走机构的底盘主体，配套的麦克纳姆轮可单独拆卸更换，适配竞技类移动机器人的快速转运、现场调试与赛事参赛需求。从实际应用场景来看，这类结构的机器人多用于青少年机器人竞技赛事、小型场地巡检演示、短距离物料转运验证场景，箱式封闭结构可在转运过程中保护内部电气元件不受磕碰，分体式设计无需拆解底盘走线即可快速完成电气舱的检修与元件更换，大幅降低现场维护的操作难度。

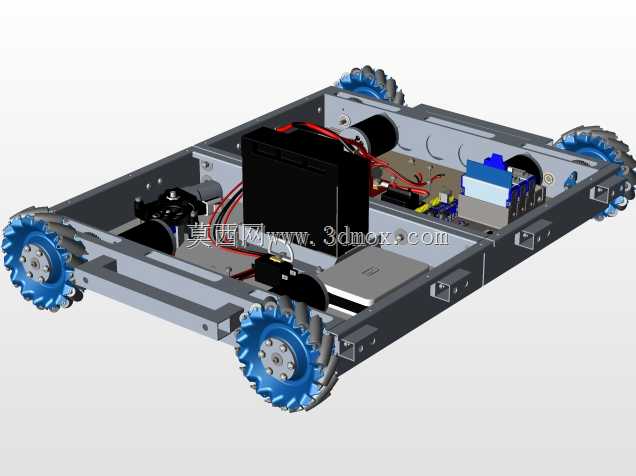

　　设计过程中优先考虑了紧凑性与转运便利性，整体外轮廓适配常规手提行李箱的尺寸边界，底盘框架采用铝合金型材拼接成型，在保证结构刚度的前提下控制整体自重，红色的前端防撞结构采用高韧性工程材质，可吸收竞技场景下的碰撞冲击力，避免碰撞载荷直接传递到内部框架造成元件松动。行走系统采用四组麦克纳姆轮独立驱动布局，每个轮组配套独立的驱动电机与传动组件，可实现全向移动动作，包括原地旋转、横向平移、斜向行进等常规轮式底盘无法完成的移动路径，适配狭小场地内的灵活走位需求。

　　电气舱内部预留了标准化的元件安装位，可容纳控制板、驱动模块、电源模块与通讯组件，走线槽沿舱体内壁布置，避免线缆与运动部件发生干涉，舱盖与底盘之间采用快拆锁扣连接，无需专用工具即可开启舱体完成调试。底盘上的元件安装平面预留了多组标准安装孔位，可根据不同的任务需求加装机械爪、传感器支架、任务执行组件等扩展模块，孔位间距符合通用工业铝型材的安装标准，扩展配件无需重新打孔即可直接固定。

　　从安装边界来看，轮组的安装位置突出底盘主体边缘，在设计防撞结构时已预留足够的缓冲距离，即使发生正面或侧面碰撞，轮组也不会直接受到刚性冲击；电气舱的内部净空高度可容纳常规规格的锂电池组与控制器，舱盖闭合后与内部元件之间预留了散热间隙，避免长时间运行时热量积聚。分体式的对接位置采用定位销做精准定位，每次拆装后都能保证舱体与底盘的相对位置精度，不会出现对接错位导致的线缆挤压问题。

　　在结构强度校核阶段，底盘框架的受力点集中在轮组安装座与电池安装位，这两个位置的板材厚度做了加厚处理，可承受急停、碰撞时的瞬时冲击载荷；麦克纳姆轮的辊子采用耐磨聚氨酯材质，在平整场地运行时的磨损量可控，轮组的连接轴采用快拆结构，单轮更换时间可控制在五分钟以内，适配赛事场景下的快速维修需求。前端的标识区域做了平整化设计，可粘贴参赛编号、标识贴纸等内容，不会因结构凸起造成标识起翘脱落。

　　整体结构没有冗余的设计元素，所有外露的紧固件都采用沉头安装，避免运行过程中勾挂场地障碍物；底盘底部预留了走线孔，所有连接电气舱与底盘驱动部件的线缆都通过护线套保护，反复弯折也不会出现线芯断裂的问题。箱式的上盖结构除了防护作用外，还可作为提手的安装基体，提手安装位置经过重心校核，提起时整体重心落在提手的正下方，单人即可轻松完成转运，无需额外的包装箱体。
