竞赛类立式长条结构机械构件设计

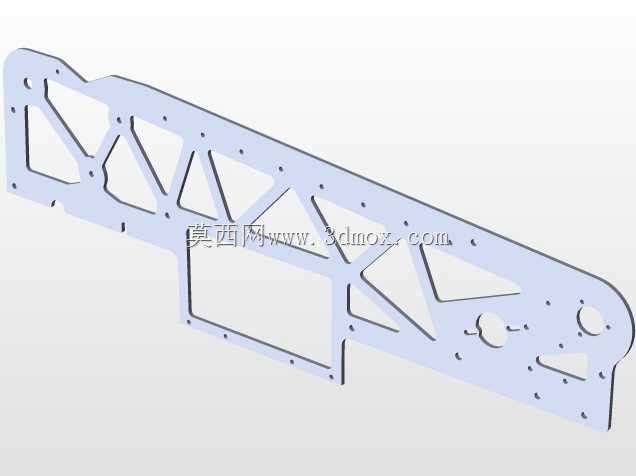

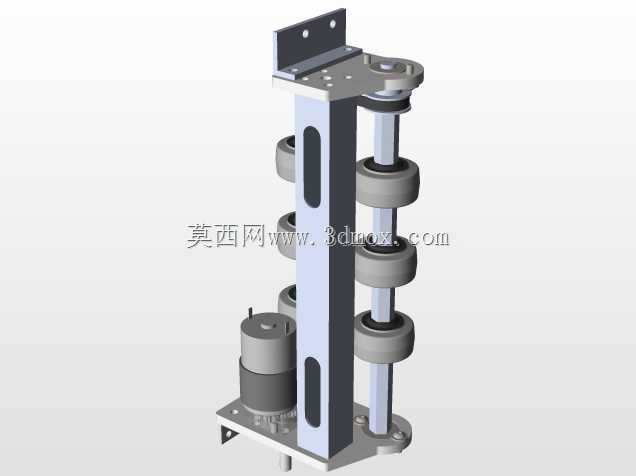

　　做机械结构设计快十二年，经手的立式承载构件少说也有上百套，这次拆解的这款长条立式结构件，第一眼就能看出是面向竞技类机器人场景做的定向优化设计，和普通工业设备上的立式支撑件走的完全是两个设计逻辑。先从安装边界说起，这类构件的安装端做了三角式的端板定位结构，端板上预留的三个安装孔呈等腰三角排布，孔位公差带选的是H7级，适配M5规格的内六角圆柱头螺钉，安装时不需要额外做定位销孔，靠三角排布的孔位就能实现防转定位，安装面的平面度控制在0.02mm以内，和对接的铝型材框架或者碳纤基板贴合时，不会出现局部翘曲导致的应力集中问题，整体安装后的垂直跳动量可以控制在0.05mm以内，完全满足竞技类机器人高速移动时的结构刚度要求。

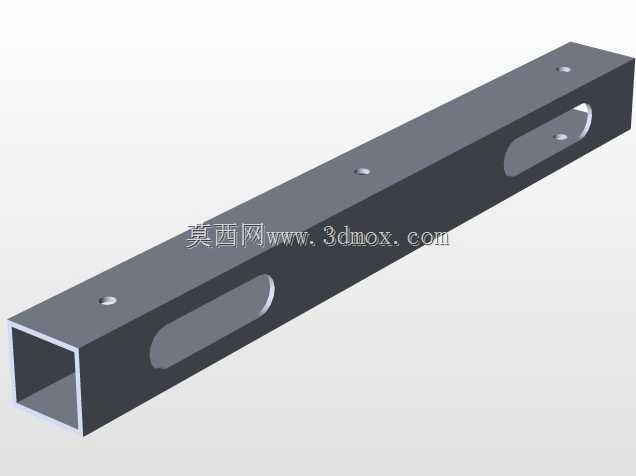

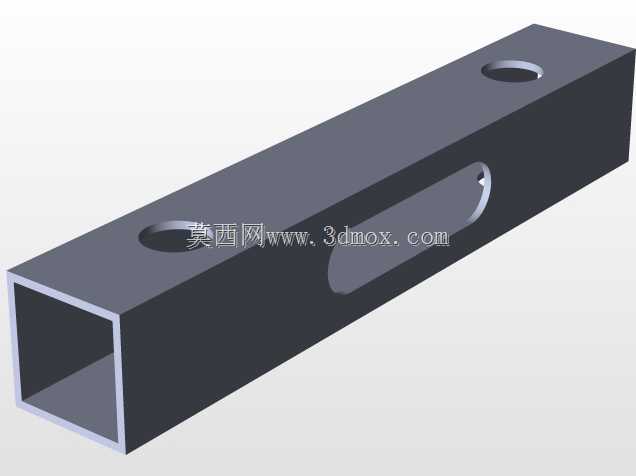

　　从实际应用场景来看，这类构件多用于竞技格斗机器人的立式支撑臂、升降导向立柱或者弹射机构的导向轨道，和普通工业场景的立柱不同，竞技场景下的构件需要同时兼顾轻量化和抗冲击性能，毕竟对抗过程中会承受来自侧向的瞬时冲击力，要是结构刚度不够，很容易出现弯折变形直接导致机构卡死。这款构件的主体采用的是双侧镂空的槽型结构，两侧对称开了四组长圆形的减重槽，槽边做了R2的圆角过渡，避免应力集中在槽口位置出现开裂，长圆槽的设计不是单纯为了减重，还可以作为附件安装的调节位，比如固定传感器支架、线路导向卡或者辅助配重块时，不需要额外打孔，直接用T型螺母配合槽位就能实现位置无级调节，安装调整的效率比固定式孔位高很多。

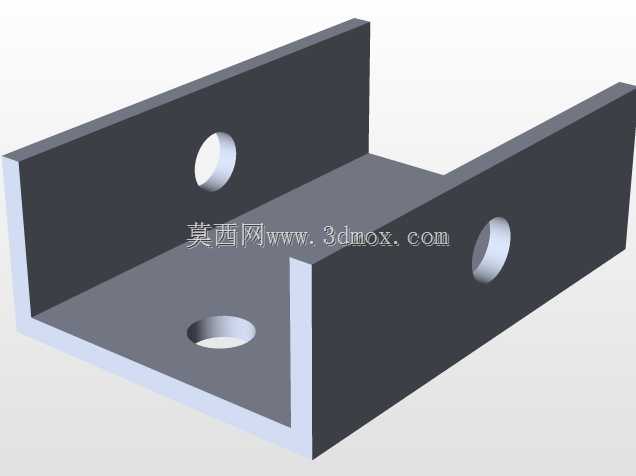

　　设计思路上能看出做了很细的受力校核，构件的截面是带单侧翻边的U型结构，翻边高度是整体截面宽度的三分之一，这个比例是经过反复仿真验证的，既能保证截面的抗弯模量足够，又不会因为翻边过高增加不必要的重量，主体壁厚选的是2mm，要是用6061-T6铝型材加工的话，整体重量能控制在800g以内，侧向承受150N的瞬时冲击力时，最大形变量不超过0.1mm，完全能扛住竞技对抗中的常规冲击。构件的上下两端都做了内嵌式的端盖安装位，端盖和主体采用过盈配合加侧面顶丝固定，不需要焊接，后期维护的时候可以快速拆开，检查内部走线或者更换内置的缓冲阻尼件，要是用在升降导向场景，U型槽的内侧可以直接嵌入直线导轨的滑块安装位，槽的内侧宽度公差控制在0.03mm以内，导轨安装后不需要额外打表调整就能保证平行度要求，比单独做导轨安装座省了至少三分之一的装配时间。

　　再说到实际使用中的细节处理，构件的所有外露棱边都做了C0.5的倒角，不会出现划手或者刮损线路绝缘层的问题，表面做硬质阳极氧化处理，氧化层厚度在10μm左右，耐磨性能比普通氧化高两倍以上，对抗过程中即使和对方构件发生剐蹭，也不会轻易出现表面凹坑或者掉屑的问题。要是用在机器人的立式升降机构上，构件的背面预留了同步带的安装让位槽，同步带可以直接内嵌在槽内，不会突出构件表面，避免对抗过程中同步带被对方构件勾扯导致传动失效，让位槽的深度刚好能容纳3M规格的同步带和配套的压带板，压带板固定后和构件表面齐平，没有突出的结构件，整体外观的流畅度很好，也减少了对抗中被勾挂的风险。

　　从选型适配的角度说，这款构件的长度尺寸是按照竞技机器人的常规参赛尺寸边界做的，整体长度控制在400mm，截面尺寸是40mm*40mm，刚好适配市面上主流的2英寸规格的铝型材搭建框架，不需要做额外的转接件就能直接安装，要是有特殊尺寸需求，也可以在这个结构基础上做等比例缩放，只要保持截面的壁厚和翻边比例不变，刚度和重量的平衡比就不会出现大的偏差。很多刚接触竞技机器人设计的新人做立式构件的时候，要么为了刚度盲目增加壁厚导致整体超重，要么为了减重过度镂空导致结构一撞就弯，这款构件的设计刚好卡在两者的平衡点上，不管是用来做支撑立柱、导向轨道还是弹射机构的承载臂，都能满足使用要求，建模的时候所有特征都是参数化的，修改尺寸或者调整槽位数量的时候不需要重新画草图，直接改参数就能生成新的结构，对后续做衍生设计的工程师来说非常友好。
