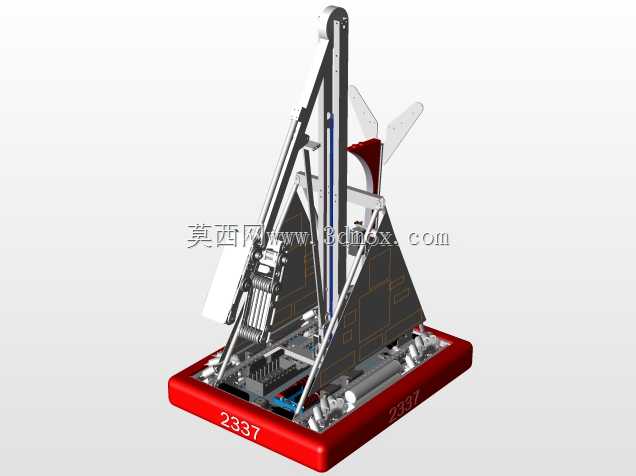

FRC赛事2337号机器人弹射发射机构

　　这套机械结构是面向青少年机器人竞技赛事开发的弹射类发射装置，核心应用场景为FRC等对抗类机器人竞赛的得分作业环节，可在赛事规则限定的场地边界内，完成指定道具的快速弹射、精准投射动作，帮助参赛队伍完成远距得分、道具输送等战术动作。从结构布局来看，整套机构采用底部集成安装基座设计，基座为带圆角的矩形框架结构，所有动力组件、传动链路、弹射执行端均集成在该基座上，安装孔位按照赛事通用机器人底盘的安装孔距标准预留，可直接固定在标准竞赛机器人底盘的上层安装位，无需额外加工转接板，基座边缘做了圆弧倒角处理，避免赛事对抗中剐蹭场地设施或对方机器人结构，同时基座内部预留了走线槽位，可容纳动力线缆、传感器信号线的布设，避免运动过程中线缆拉扯干涉。

　　弹射执行端采用多组平行四边形连杆机构作为力传递载体，相比单臂弹射结构，平行四边形连杆可保证发射端在整个抬升、弹射行程中始终保持水平姿态，不会出现发射角度偏移的问题，有效提升投射精度。动力端采用多组拉伸弹簧作为储能元件，弹簧安装位设计了多档调节孔位，可根据投射距离需求调整弹簧预拉伸长度，匹配不同的弹射力度，同时配套设置了机械锁止机构，在储能阶段可将连杆机构锁止在待发射位置，触发时通过舵机驱动锁止销脱开，弹簧瞬间释放拉力带动连杆完成弹射动作，锁止机构的触发行程做了冗余设计，避免赛场震动导致的误触发问题。发射端的导向结构采用双侧限位导槽设计，可适配赛事指定的环形、碟形道具，导槽内侧粘贴了低摩擦系数的耐磨衬片，减少道具弹射过程中的摩擦阻力，

　　同时导槽的出口位置设置了可调节的角度挡片，可微调道具的出射仰角，适配不同投射距离下的弹道补偿需求。整套机构的侧向设置了角度检测传感器安装位，可实时反馈弹射臂的抬升角度，配合赛事机器人的主控系统实现发射角度的闭环控制，基座底部预留了电池、主控模块的安装空间，可将整套发射系统做成独立的功能模块，根据赛事战术需求快速拆装更换。从安装边界来看，整套机构收拢状态下的高度低于赛事规则限定的机器人起始高度限制，展开后的最大横向尺寸也在场地通行宽度要求范围内，不会出现超规问题，所有运动部件的活动行程均做了机械限位设计，避免运动超程导致的结构损坏，连杆铰接位置均采用带法兰的自润滑轴承，无需频繁加注润滑脂即可满足赛事高强度连续作业的耐磨需求，

　　适配竞赛场景下连续多轮对抗的使用强度。在结构设计过程中，优先采用了模块化的拆分思路，弹射臂、储能组件、锁止机构、导向槽均为独立可拆分单元，单个部件损坏后可快速更换备件，无需拆解整套机构，同时大部分结构件采用标准铝型材和板材加工而成，加工工艺以常规铣削、钻孔为主，参赛队伍可使用常规机加工设备自行制作，无需特殊工艺支持。机构的重心经过配平设计，整套结构的重心落在基座安装面的中心区域，固定在底盘上后不会导致机器人整体重心偏移，避免机器人快速移动、转向时出现侧翻风险，基座底部还预留了配重块安装位，可根据实际配重需求添加铅块调整整体重心位置，适配不同底盘的配重平衡需求。
