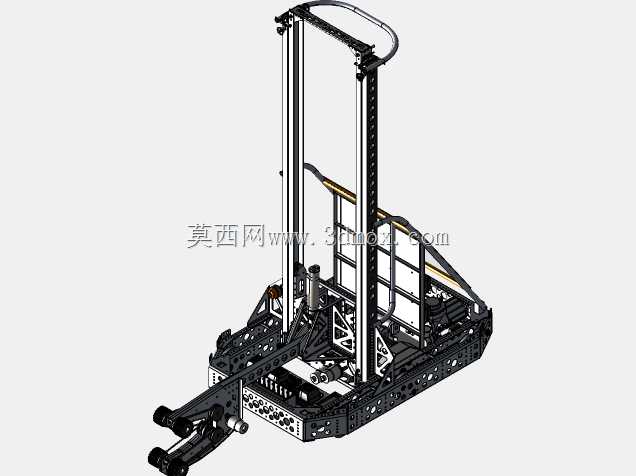

FRC赛事双立柱升降式竞技机器人结构

　　这套竞技类机器人结构采用双立柱垂直升降作为核心执行构型，底盘部分采用镂空式铝型材拼接框架，在保证整体结构刚性的前提下尽可能降低整机自重，适配赛事对设备重量的严格限制。底盘前端设置牵引对接结构，可配合赛事场景中的任务接口完成物料拖拽、定点接驳类动作，底盘两侧预留标准安装孔位，可根据不同赛季的任务需求快速加装拾取、推送、夹持类功能模组，无需对主框架做大规模改动。

　　升降立柱采用带定位孔的工业铝型材作为导向基体，配合线性滑轨做垂直方向的运动导向，传动部分采用同步带加滚轮的组合结构，可实现升降架的快速平稳抬升，顶端设置弧形防护栏结构，可在抬升过程中对搭载的物料形成围挡，避免高速移动过程中物料脱落。升降架的行程设计覆盖赛事常见的高位投放高度需求，最低收纳状态下整机高度可满足场地入口的通行限高要求，完全伸出时顶端高度可匹配高架投放点位的高度边界，不会出现行程不足导致的任务无法完成的问题。

　　底盘下部的动力轮组采用居中对称布置，配合前后端的辅助支撑轮，可实现整机的零半径转向，在狭窄的赛事场地内可灵活完成避障、对位动作，轮组安装座采用腰型孔设计，可快速调整轮系的张紧度与接地压力，适配不同摩擦系数的场地地面。电气元件全部集成在底盘中部的封闭安装区域内，走线全部沿铝型材的内置槽道布置，外部设置可拆卸的防护盖板，既可以避免运动过程中线路剐蹭脱落，也能在设备检修时快速拆卸盖板完成线路排查与元件更换。

　　从结构设计的逻辑来看，这套构型优先考虑了赛事场景下的高可靠性与快维护需求，所有连接部位均采用标准紧固件拼接，无特殊定制的异形焊接结构，单个零件损坏时可快速替换同规格标准件，不需要复杂的修复工序。框架上的所有安装孔位均采用等间距标准化排布，功能模组的加装不需要二次打孔，仅需通过标准T型螺栓即可完成固定，大幅缩短赛前的设备调试与改装周期。

　　整机的重心经过配平设计，升降架完全伸出并搭载额定负载时，整机重心依然落在底盘轮组的支撑多边形范围内，不会出现高速移动或急停时的侧翻风险。底盘前端的对接结构采用快拆设计，可根据不同的任务接口形式快速更换对应对接头，不需要改动底盘主结构。升降架的传动部分设置硬限位与软限位双重保护，硬限位采用缓冲橡胶块设置在行程两端，可避免超程运行导致的结构碰撞损坏，软限位配合位置传感器可实现升降高度的精准定位，在对位投放点位时可快速停在预设高度，减少对位调整的时间消耗。

　　在实际赛事应用场景中，这类机器人需要在规定的比赛周期内完成多轮对抗任务，结构的抗冲击性能是设计时的核心考量点，底盘框架的拼接部位均设置三角加强筋板，可承受对抗过程中的侧向撞击，不会出现框架变形导致的轮系卡滞、升降导向偏移等问题。双立柱的升降结构相比单立柱构型具备更好的抗扭性能，在单侧受力的情况下也能保持升降动作的顺畅，不会出现卡滞现象。整机的所有外露棱角均做倒圆角处理，可避免对抗过程中对其他参赛设备或场地设施造成剐蹭损坏，也符合赛事的安全规范要求。
