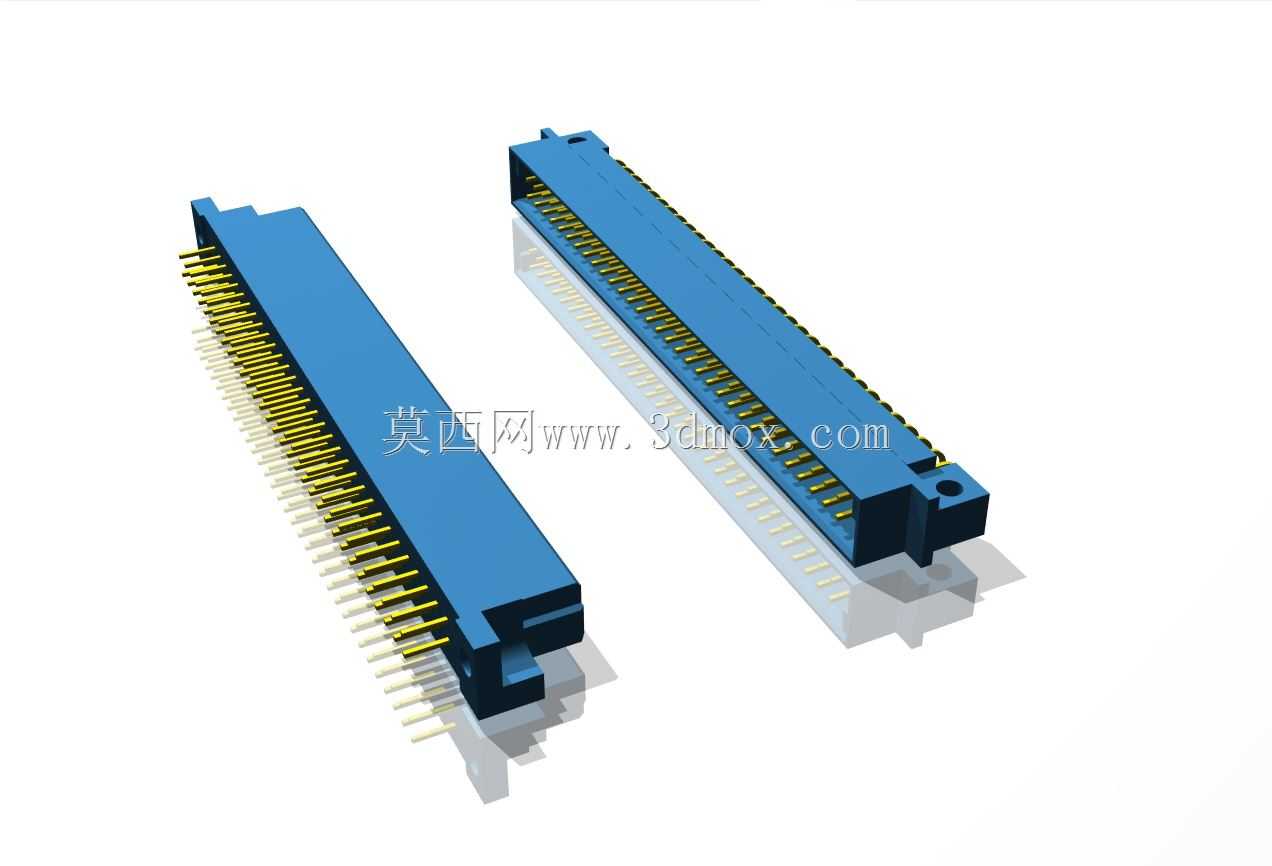

64触点板对板连接器结构设计

这类板对板连接器多用于高密度PCB板间信号互联场景，常见于工业控制板卡、通信设备、测试仪器内部的板级连接，相比排线连接具备更高的集成度与信号传输稳定性，能在有限的设备内部空间里完成多通道信号与小电流的跨板传输，避免飞线带来的信号干扰与结构可靠性问题。设计时首先要考虑公母端的对位容错能力，插合端做了导向斜角结构，装配时允许一定的位置偏差，不会因为板件焊接的微小公差导致插针弯折，64个触点沿本体长度方向等距排布，触点间距控制在常规板级连接的标准范围内，兼顾信号密度与相邻触点的绝缘安全距离，避免高压差相邻触点出现爬电风险。公端插针采用镀金弹性接触结构，插合后能保持稳定的接触压力，即使设备存在一定的振动工况，也不会出现接触瞬断的问题，母端的接触簧片嵌装在蓝色绝缘本体内部，绝缘本体采用耐高温工程塑料材质，能够适配波峰焊、回流焊的工艺温度，不会在焊接过程中出现形变导致触点位置偏移。外形上采用长条形窄边设计，本体宽度控制在极小尺寸，安装时贴装在PCB板边缘位置，不会占用板上过多的布线空间，安装定位孔设置在本体两端，焊接前可以通过定位柱先固定在PCB的对应定位孔上，避免焊接过程中连接器移位，插合后的整体堆叠高度符合紧凑型设备的内部空间要求，不会因为连接器高度过高导致设备外壳无法装配。设计过程中需要重点校核公母插合的行程，保证每个触点都能达到有效接触深度，同时控制插合力在合理范围，既不会因为插合力过大导致装配困难，也不会因为保持力不足导致使用过程中松脱，触点的载流能力按照常规信号传输要求设计，同时兼顾小功率供电的传输需求，绝缘本体的壁厚经过反复校核，既能保证足够的结构强度，在多次插拔后不会出现开裂，也能尽可能压缩整体外形尺寸，适配高密度安装的需求。
