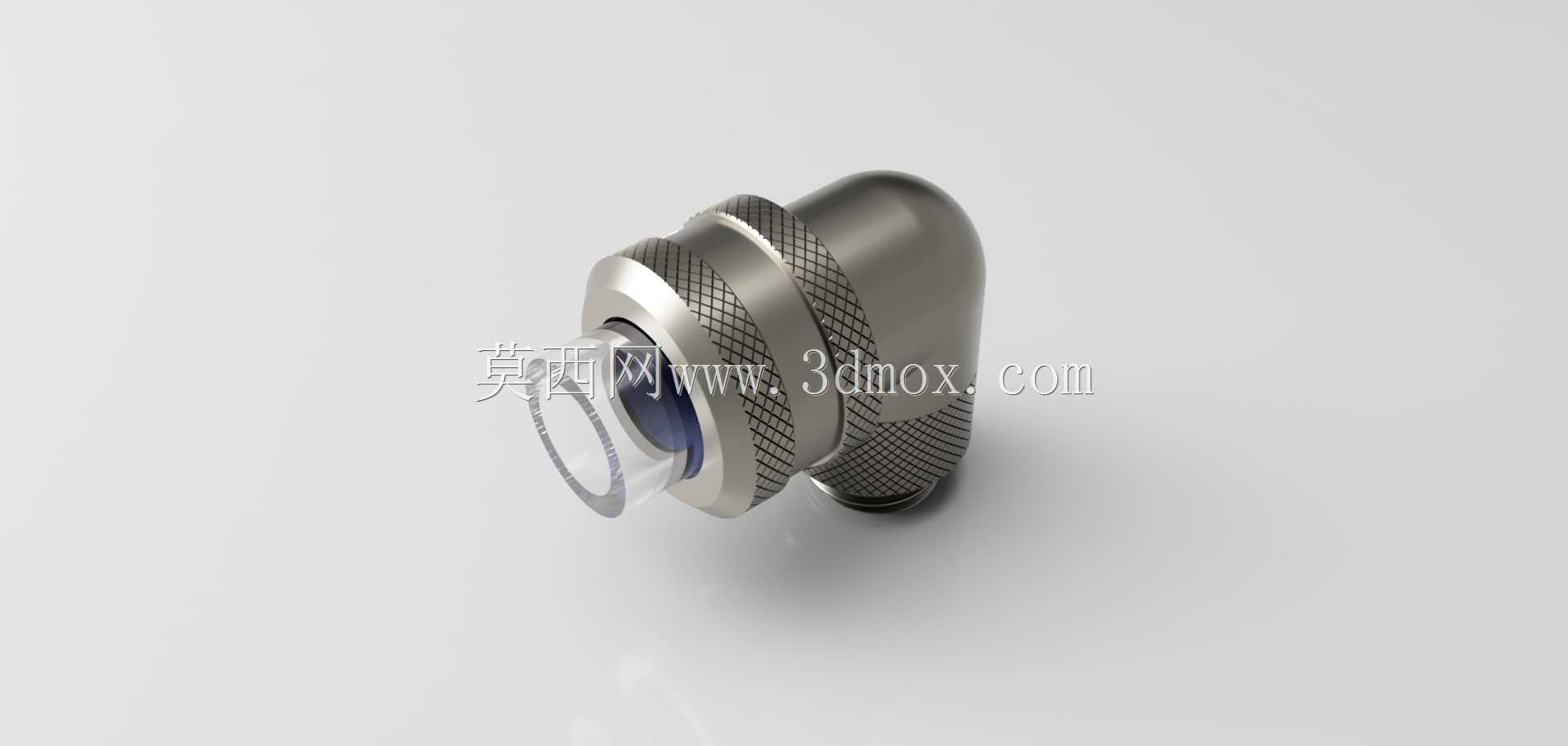

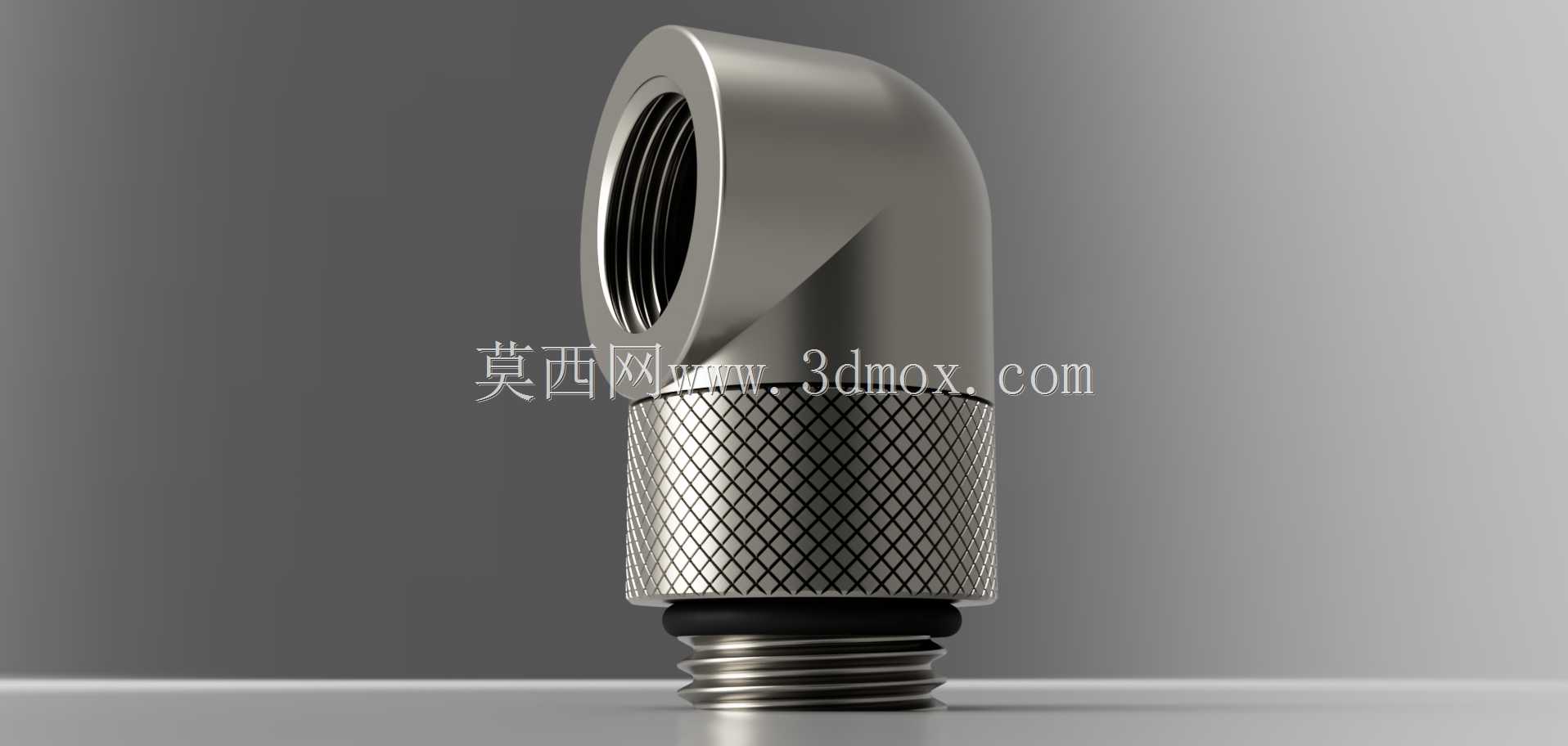

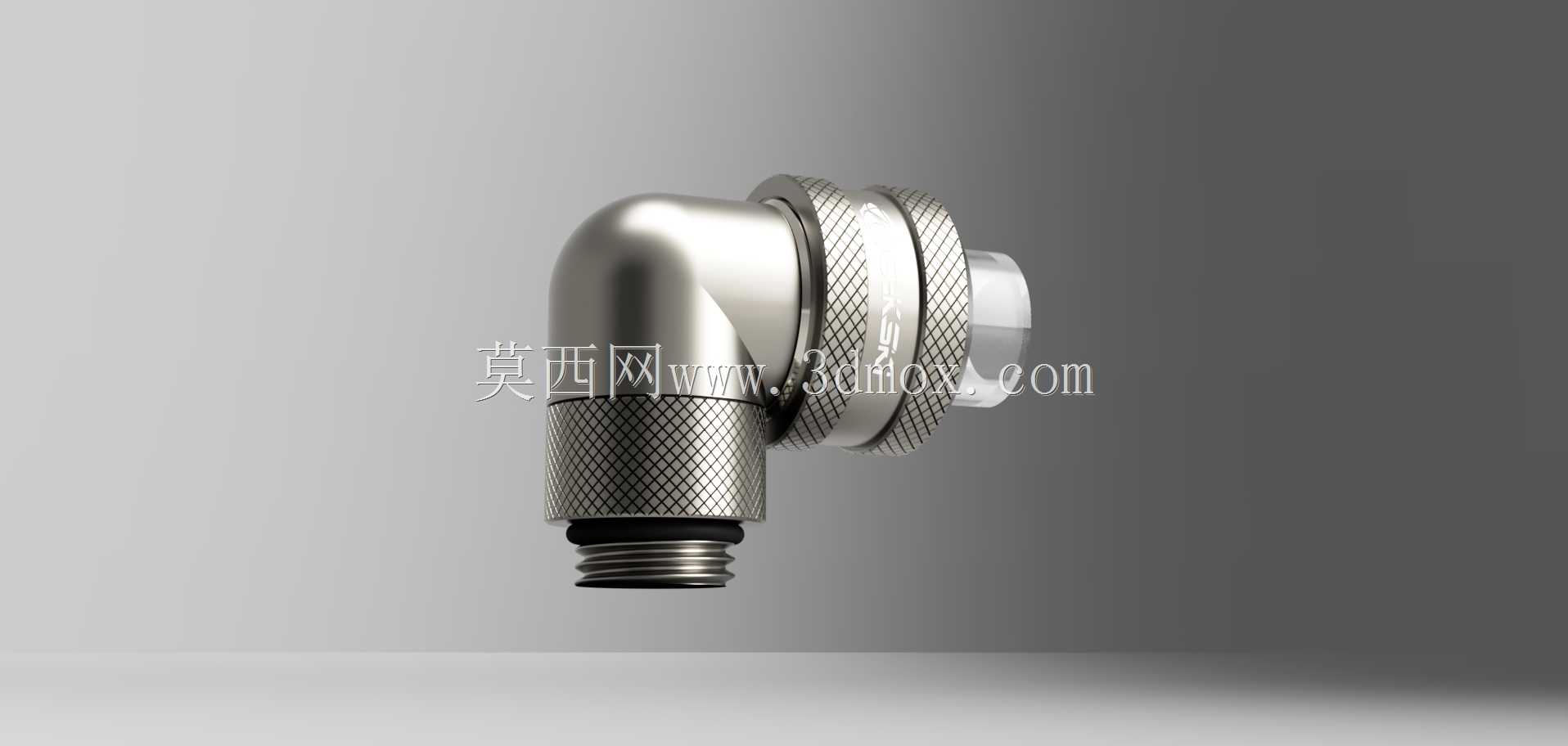

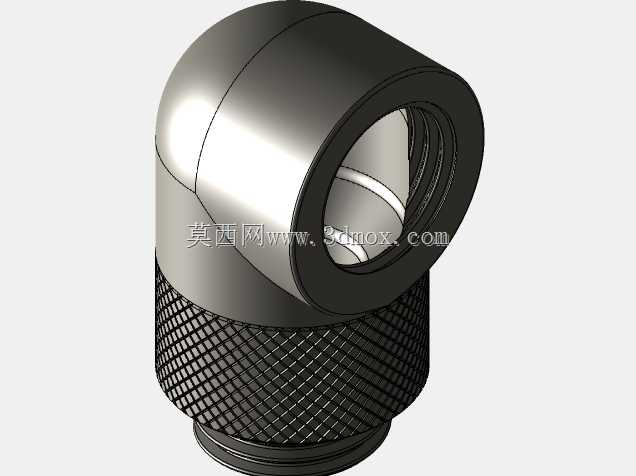

Bykski灰色90度旋转水冷接头结构

在PC水冷散热、小型工业液冷回路的管路布设场景中，90度旋转接头是解决管路弯折应力、优化走线路径的核心连接件，这款接头的结构设计完全围绕液冷回路的实际安装痛点展开。接头整体采用L型90度弯折结构，一端为内螺纹接口，用于对接标准规格的水冷硬管或快插终端，另一端为外螺纹接入端，可直接拧入水冷排、冷头、水泵等液冷部件的对应接口位。接入端外侧设计有滚花纹理的旋拧握持段，表面的菱形网纹滚花可大幅提升手指旋拧时的摩擦力，无需借助扳手即可完成徒手安装，同时能避免安装过程中金属表面被工具刮花，保持外观完整性。旋拧段与外螺纹之间设置有密封胶圈安装槽，配套的O型密封圈可在接头拧紧后填充接口间隙，在常规液冷工作压力下实现无渗漏密封，无需额外缠绕生料带，降低安装操作门槛。接头的旋转功能设计在L型弯折的衔接位置，可实现接入端固定后，另一端360度自由旋转，这一结构能在管路布设完成后调整管路走向，抵消硬管安装时的角度偏差，避免管路长期处于弯折受力状态，减少硬管开裂、接头松脱的风险。从安装边界来看，接头的径向尺寸经过紧凑化设计，滚花段的外径控制在合理范围，不会在密集的冷排接口位出现相邻接头干涉的问题，外螺纹段的长度适配常规水冷部件的接口深度，拧紧后不会出现螺纹旋入不足或顶触内部流道的情况。内螺纹端的接口尺寸匹配主流14mm外径的水冷硬管配件，可直接对接同系列的防脱硬管快插，内部流道的弯折处做了圆弧过渡处理，可减少冷却液流经时的局部阻力，降低回路的流阻损失，提升整个液冷系统的循环效率。在实际设备选型中，这类旋转弯头多用于空间紧凑的ITX机箱水冷搭建、小型激光设备的冷却回路布设、工业控制板卡的液冷改装等场景，能够在有限的安装空间内完成管路的转向连接，同时通过旋转调节功能抵消安装累积误差，降低管路布设的难度，减少后期维护时的管路拆卸工作量。接头的金属主体材质可满足液冷回路的长期耐腐蚀需求，适配常规水冷液、去离子水等冷却介质，不会出现长期使用后的锈蚀、杂质析出堵塞流道的问题。
