工业总线型模拟量采集模块外观结构设计

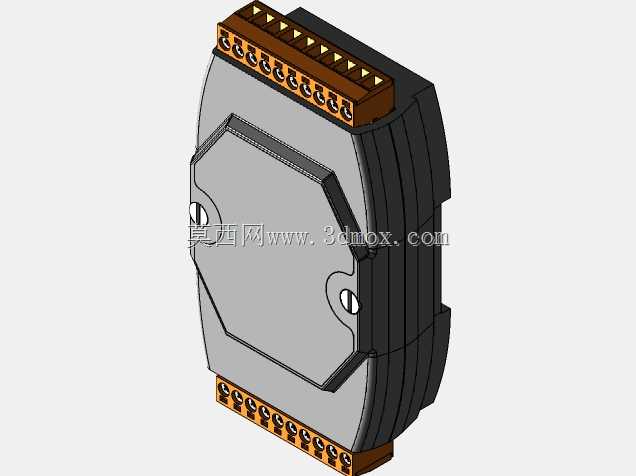

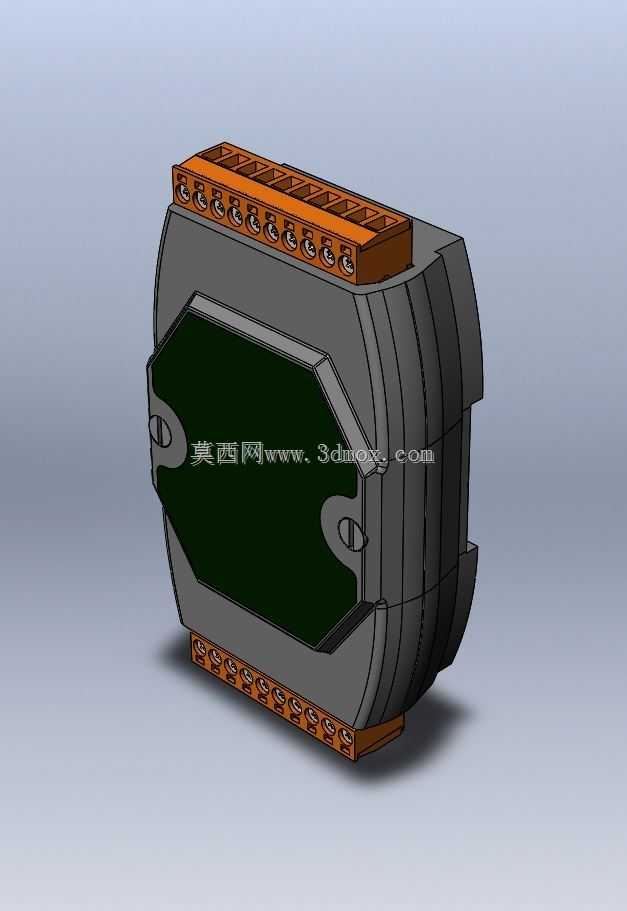

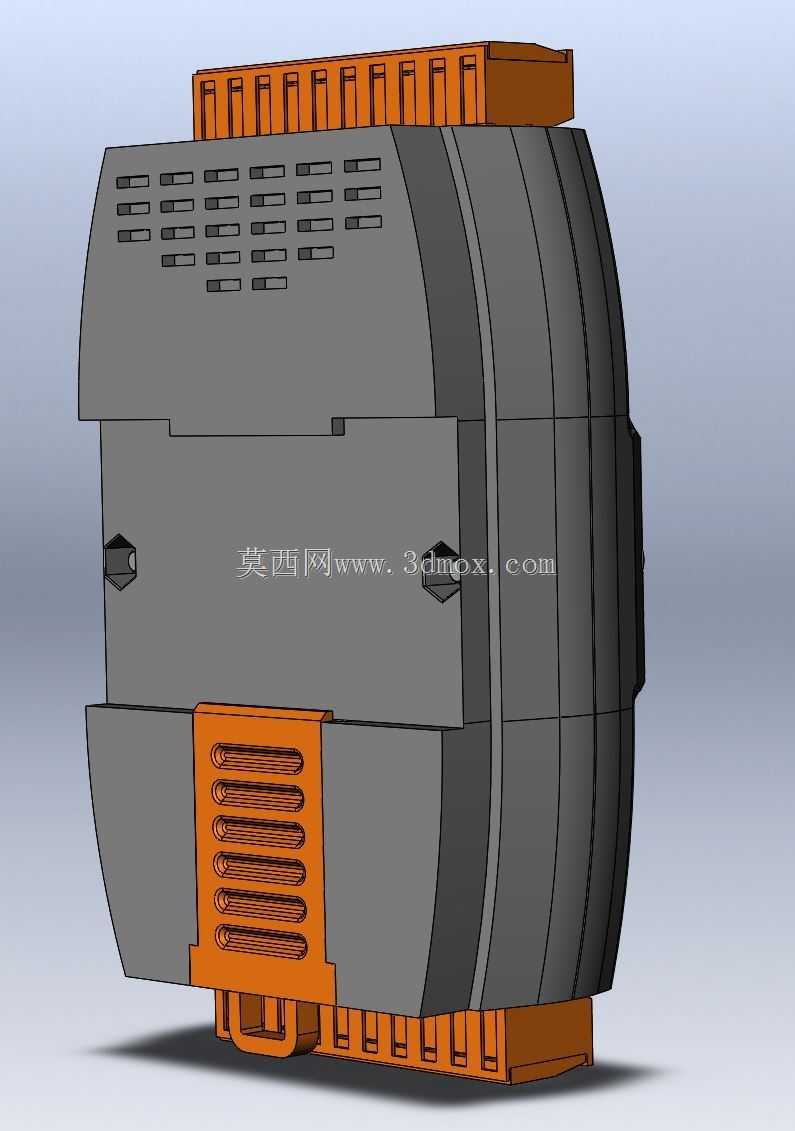

这款远程模拟量采集模块的结构设计，完全围绕工业现场的实际安装与使用需求展开，在做三维建模时首先考虑的是控制柜内的安装兼容性，整体采用标准DIN导轨适配的壳体结构，上下两端的接线端子排分别对应输入信号通道与通讯、电源接口，端子排采用带标识位的栅栏式设计，每个接线位都预留了足够的螺丝刀操作空间，避免现场接线时相邻端子互相干扰。壳体侧面做了多道平行的散热筋结构，既可以提升模块长时间工作的散热效率，也能增强壳体本身的结构强度，在多模块并排安装时，相邻模块的散热筋之间会预留均匀间隙，不会因为紧密贴合导致热量堆积。正面盖板采用卡扣加螺丝的双重固定方式，日常维护时不需要完全拆下壳体就能检查内部接线，固定螺丝采用防脱落设计，避免现场拆装时螺丝掉落进控制柜引发短路风险。从实际应用场景来看，这类模块主要部署在工业现场的设备侧，用来采集各类传感器输出的模拟量信号，再通过总线传输到上位控制系统，所以在结构设计时特意将接线端子做了上下分区，现场布线时强电电源线路与弱电信号线路可以分开走线，减少信号干扰的概率。安装边界上，模块的整体宽度适配标准35mm导轨的安装间距，多模块并排安装时不会占用额外的柜内空间，壳体的突出高度控制在常规控制柜元器件的安装限高范围内，不会影响柜内门板的正常闭合。建模过程中对端子的接线孔径、螺丝的锁紧行程都做了1:1的还原，包括壳体上的固定挂耳、导轨卡扣的弹性结构都做了细节还原，方便结构工程师在做控制柜整柜布局时直接调用，不需要再二次核对安装尺寸。上下端子排的每个接线位旁都预留了标签粘贴的平面，现场调试时可以直接标注对应通道的信号名称，不需要额外粘贴标识牌。壳体的边角都做了圆弧过渡处理，避免安装搬运时划伤操作人员，外壳材质选用阻燃工程塑料的结构厚度也在模型中做了体现，满足工业现场的防火防护等级要求。
