90度转角HDMI公对母转接头结构设计

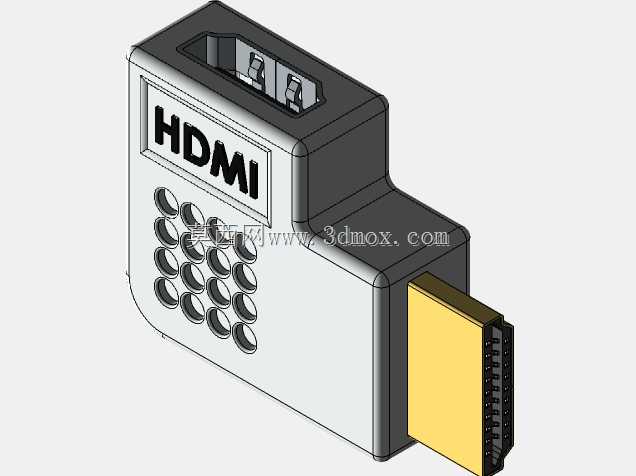

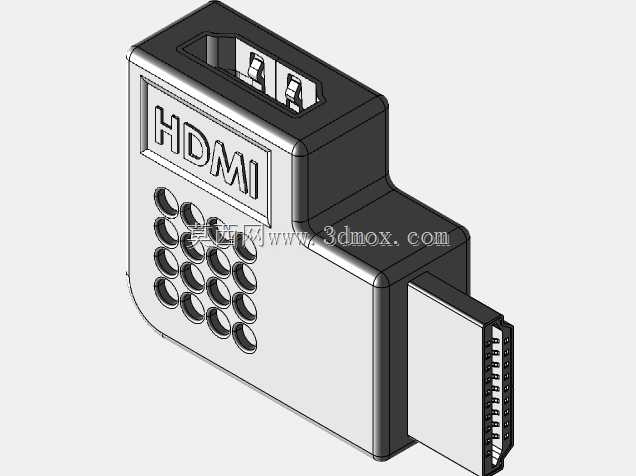

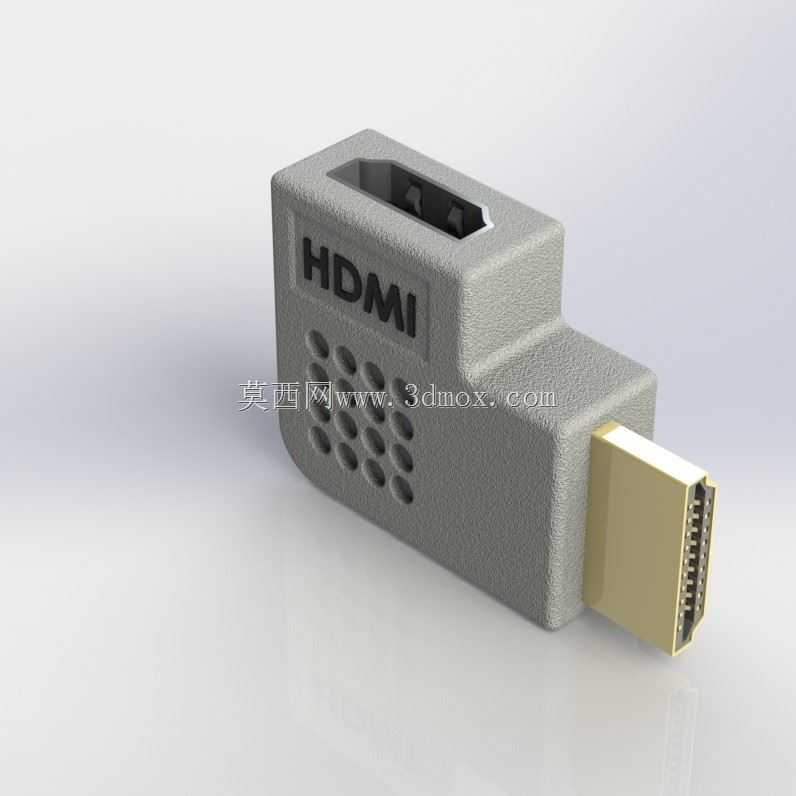

在桌面影音布线、机柜设备安装、壁挂显示终端部署这类场景里，经常会遇到HDMI接口直插后线缆弯折半径不足、突出机身过多影响设备贴墙安装、线缆长期受弯折应力导致内部芯线断裂的问题，这类90度转角的HDMI公对母转接头，就是针对这类工程痛点设计的接插部件。从结构设计来看，公头端采用标准HDMI Type A公端镀金插针，保证接触阻抗稳定，减少高频信号传输时的衰减，插针根部做了台阶式限位结构，插入设备母座时可以精准控制插入深度，避免过插损坏母座内部弹片，也能防止插接过浅导致的接触松动、信号闪断问题。转接头的主体外壳采用硬质注塑成型，表面做了细咬花纹理处理，既可以提升插拔时的手部摩擦力，也能避免外壳表面轻易留下划痕，外壳侧面开设的阵列式镂空孔，一方面是减少注塑成型时的壳体缩水变形，另一方面也能在长时间传输高清信号时，让接头内部的电路接触区域有一定的空气流通空间，避免局部积热影响信号传输稳定性。母座端内嵌标准HDMI母座接口，接口边缘做了导向倒角，公头线缆插入时可以自动对位，不需要反复对准插孔，在狭窄的安装空间里操作也能顺利完成插接。从安装边界来看，转接头整体采用L型90度弯折结构，公头插入设备接口后，母座出线方向与设备面板平行，相比直插式接头可以减少近3厘米的向外突出距离，对于贴墙安装的电视、嵌入式安装的工控显示终端、机柜内深度受限的交换设备来说，这个尺寸设计可以完全避免线缆被墙面或者机柜侧板挤压，不需要额外预留过大的背部安装空间。设计时还特意将公头的金属屏蔽外壳与转接头的内部屏蔽层做了导通连接，整个转接头形成连续的屏蔽腔体，可以隔绝外部电磁干扰对HDMI高速信号的影响，在靠近变频器、伺服电机这类强电磁干扰源的工业布线场景里，也能保证高清视频信号传输稳定，不会出现花屏、闪屏、信号丢失的问题。外壳的转角位置做了R角过渡，没有尖锐的棱角，插拔时不会划伤手部或者线缆外皮，整体结构没有多余的活动部件，可靠性更高，适合长期固定安装的场景使用，不需要频繁维护更换。
