板端卧式USB3.0B型接口结构

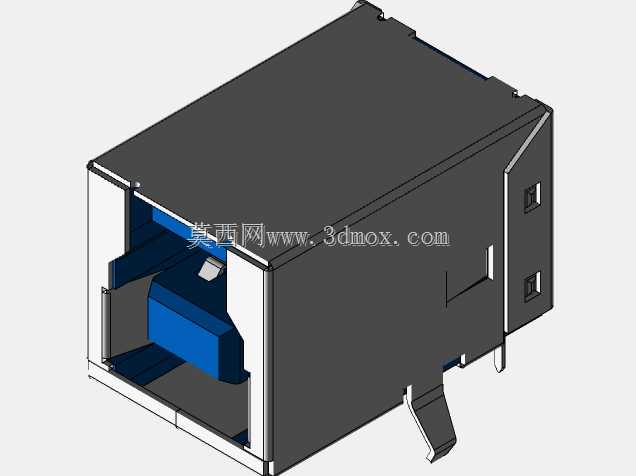

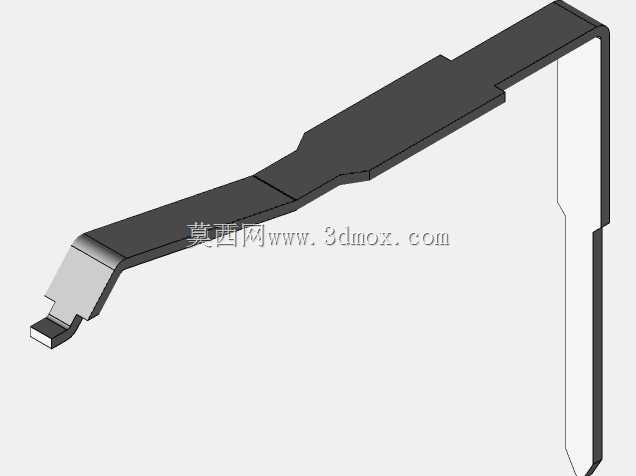

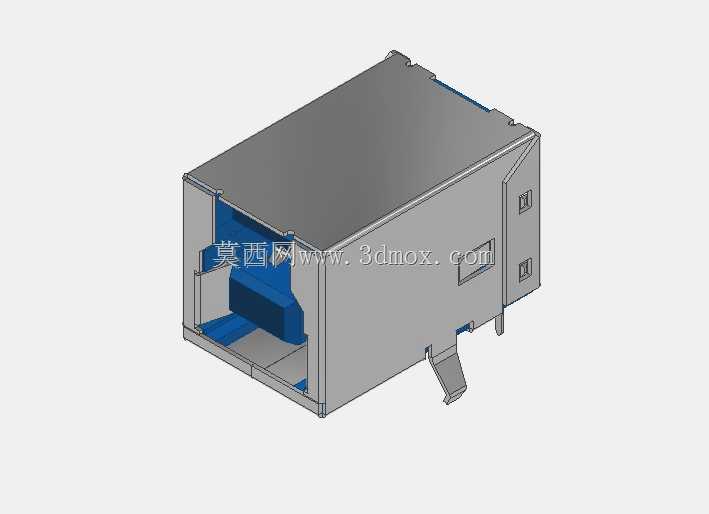

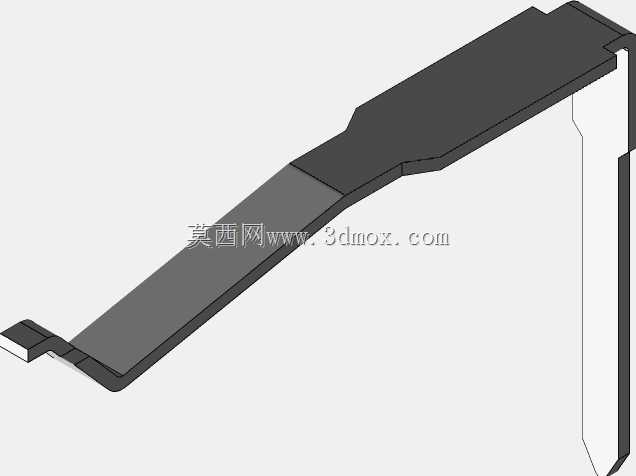

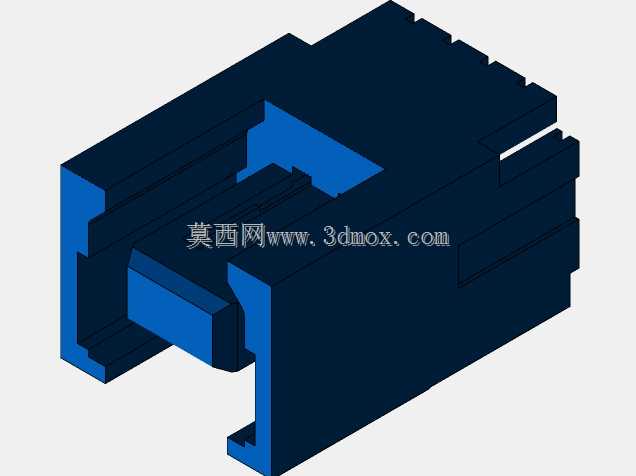

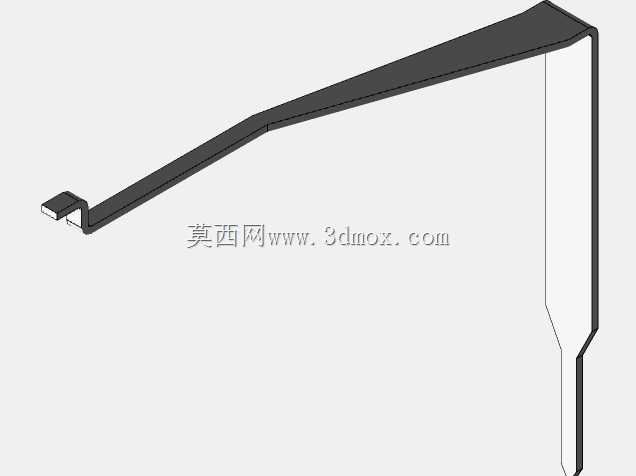

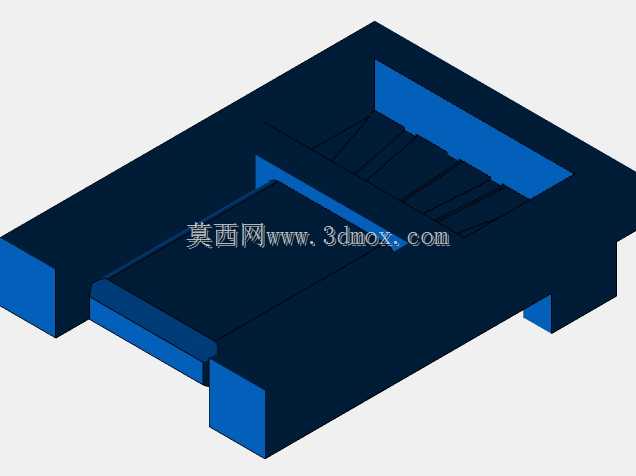

日常做工控主板、外置存储设备、工业外设的结构堆叠时，板端USB3.0B型端口是绕不开的选型件，这类接口最早广泛应用在打印机、外置硬盘盒、工业采集设备的上行连接场景，相比A型接口的公座外露设计，B型端口的防误插结构更适配需要频繁插拔、设备端固定安装的使用场景，能避免长期插拔导致的接口松脱、针脚弯折问题。做结构设计时首先要卡准安装边界，这类卧式贴片的B型端口，金属屏蔽壳的外轮廓尺寸直接决定了PCB板边的预留空间，外壳两侧的固定插脚需要对应PCB上的定位孔，焊接后既能承受插拔时的侧向力，也能避免回流焊过程中器件偏移。接口内部的蓝色胶芯是USB3.0的识别特征，胶芯内排布的9个接触针脚，其中4个兼容USB2.0的传输定义，额外5个负责高速差分信号传输，建模时需要严格对齐针脚的伸出长度与焊盘位置，避免出现干涉导致焊接不良。金属外壳的弯折弹片是结构设计的细节重点，插入公头时弹片会产生形变量提供卡紧力，建模时要预留足够的弹性形变空间，不能和周边的壳体结构发生干涉，否则会出现公头插不到位、插拔手感过紧的问题。尾部的定位柱是贴装时的辅助定位结构，对应PCB上的定位孔可以提升SMT贴装的精度，外壳底部的支撑脚需要和PCB表面贴合，保证焊接后接口的平整度，避免出现接口歪斜导致的公头无法插入。做设备外壳开孔时，要以接口的插入口中心为基准，预留足够的插拔导向空间，开孔边缘不能和金属外壳接触，防止出现静电导通的问题，同时要考虑公头插入后的外露长度，避免外壳和公头的线缆护套发生干涉。这类接口的屏蔽壳采用一体冲压弯折成型，建模时要还原冲压件的折弯圆角与接缝位置，不能做完全直角的理想化建模，否则后续做结构干涉检查时会出现误判，内部胶芯的卡扣结构要和金属外壳的卡槽对应，保证胶芯组装后不会出现前后窜动，长期插拔也不会出现胶芯脱落的问题。在工业设备场景中选用这类接口时，还要关注接口的焊盘受力设计，卧式安装的结构相比立式接口能承受更大的插拔力，适合设备后置的固定连接场景，不需要经常插拔的设备端选用这类B型接口，能大幅降低接口损坏的售后维修概率。
