双动式释放拉杆连接件结构设计

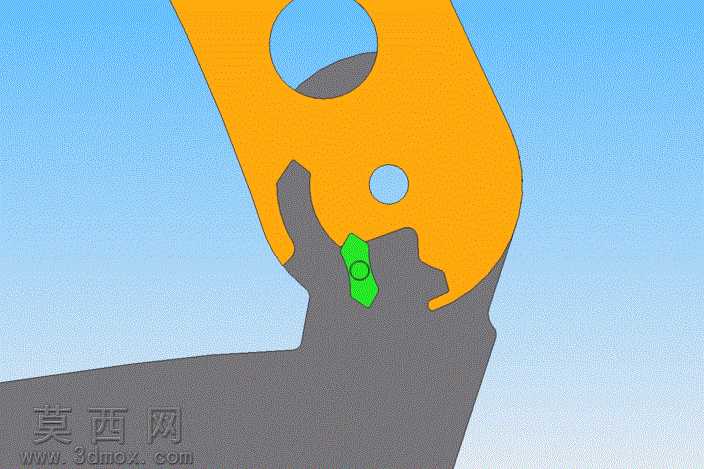

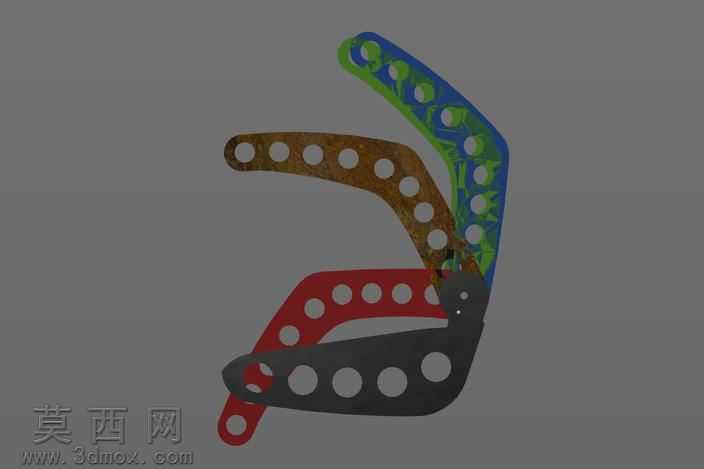

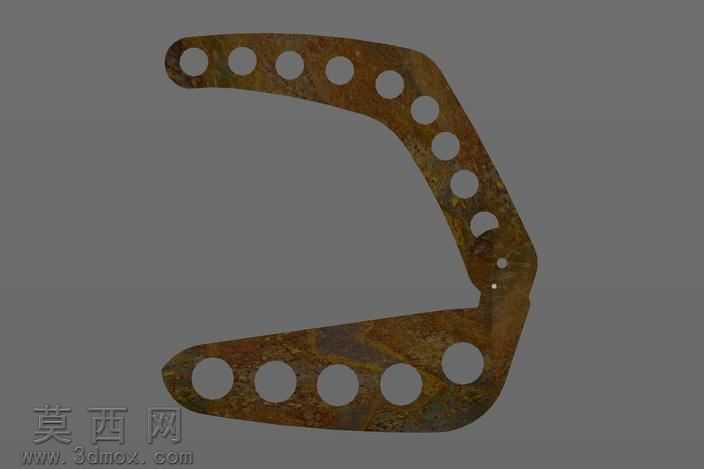

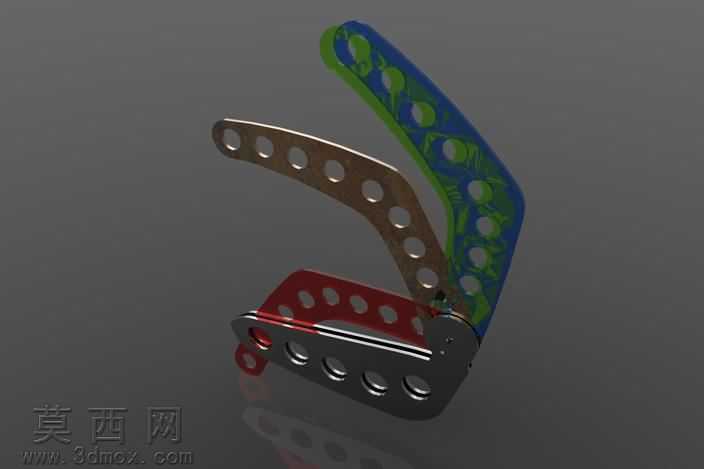

本作品为适配多场景应用的双动式释放拉杆连接件三维建模成果，建模过程中严格遵循激光切割加工的工艺特性，对构件的每一处轮廓尺寸、孔位精度都做了参数化校准，确保模型导出后可直接对接数控切割加工流程，无需二次尺寸修正。建模阶段优先采用草图驱动的特征构建方式，先绘制主体构件的外轮廓基准线，对橙色主受力臂的弧形过渡区域做曲率连续约束，避免加工后出现应力集中的锐角棱边；主臂上的两个圆形安装孔采用同轴度约束设定，分别对应铰接转轴与限位销的装配位置，孔壁预留了合理的装配间隙，适配标准销轴的装配公差要求。灰色基座构件的建模重点在于与主臂的咬合限位结构，其顶部的异形卡槽轮廓完全匹配主臂的运动轨迹，当拉杆处于锁止状态时，卡槽与主臂的接触面可均匀分散受力，避免局部压强过大导致构件变形；绿色触发拨片作为独立的活动组件，单独建模后通过装配约束添加到基座的对应安装位，拨片上的铰接孔与基座凸台采用间隙配合设定，可实现灵活的扳动触发动作，拨片的边缘做了圆角钝化处理，既提升操作手感，也避免使用过程中划伤操作人员。材质与渲染环节，针对不同构件的使用场景匹配对应材质属性：主受力臂赋予高饱和度橙色哑光金属材质，模拟工业级五金件的喷塑表面处理效果，提升构件在设备上的视觉辨识度；基座构件赋予深灰色磨砂金属材质，模拟铸钢件的表面质感，凸显基座的厚重受力属性；触发拨片采用亮绿色工程塑料材质，与金属主体形成鲜明视觉区分，方便操作人员快速识别触发位置。渲染阶段采用晴空环境光作为主光源，搭配柔和的辅助补光消除构件缝隙处的死黑阴影，清晰展现各构件的装配关系与轮廓细节，同时添加轻微的环境反射效果，让金属材质的质感更贴近真实工业零件的视觉表现。结构设计上采用双动式联动逻辑，扳动绿色触发拨片即可解除主臂的锁止限位，主臂可绕上部铰接轴转动实现释放动作，整体结构无冗余零件，所有构件均可通过平板激光切割加工成型，无需复杂的开模或多轴加工工序，极大降低了生产制造成本；模型预留了多场景适配的拓展空间，使用者可根据实际安装需求调整安装孔的间距、主臂的长度尺寸，将该结构应用到工装夹具锁止、设备安全门销、小型吊装快拆机构等不同场景中，充分发挥该结构的多功能适配特性。
