一体式液冷GTX1080显卡外观结构设计

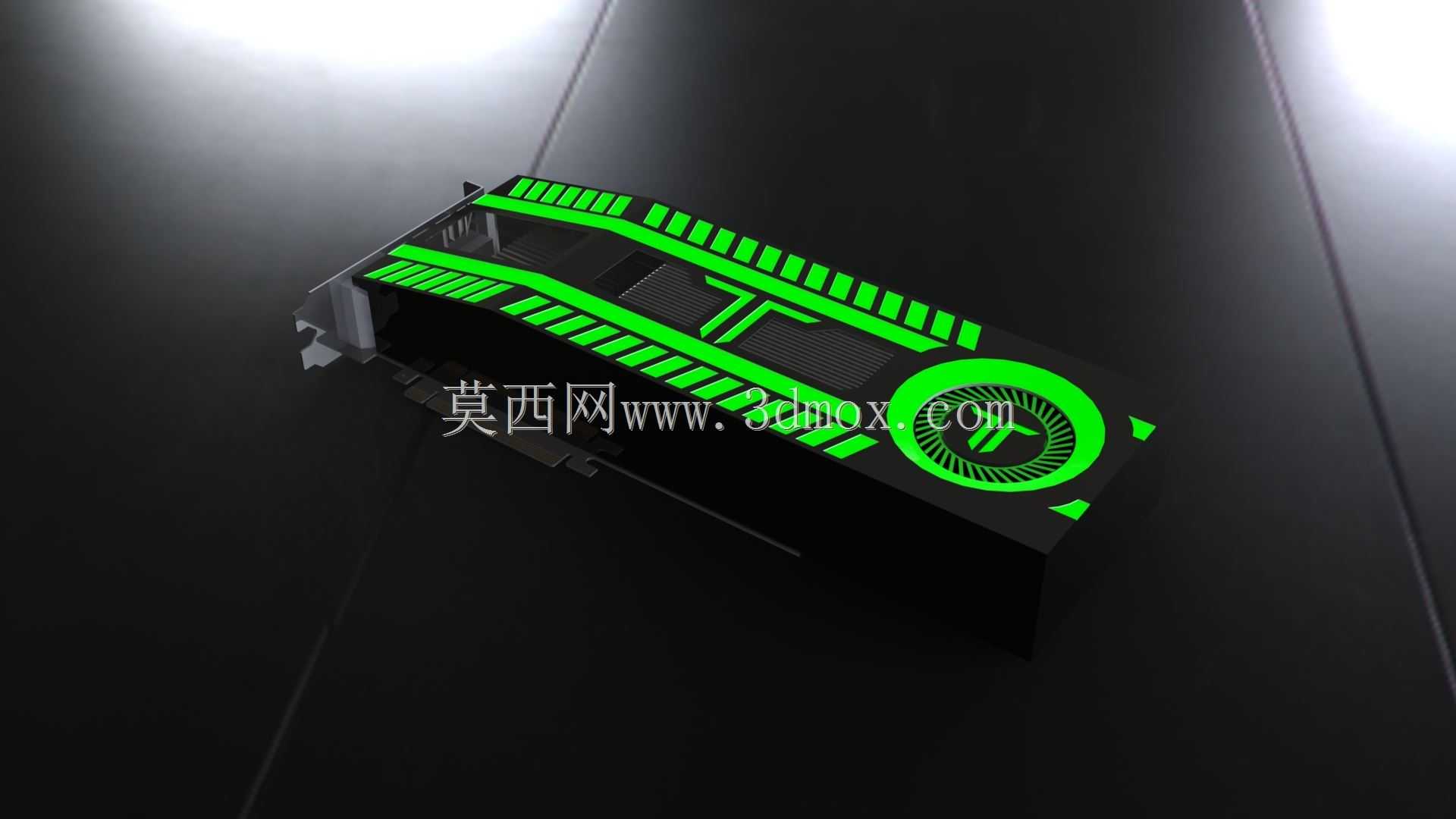

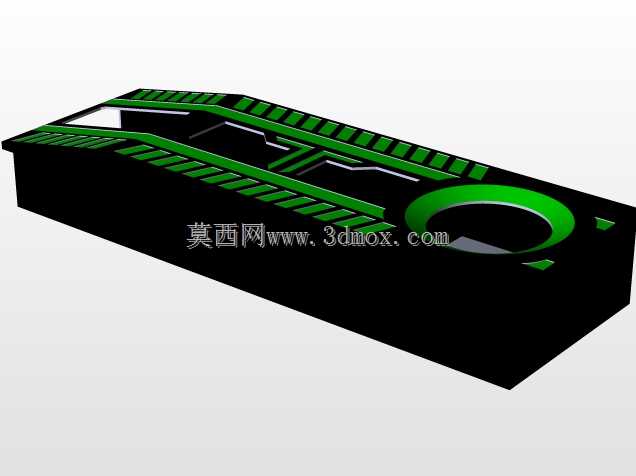

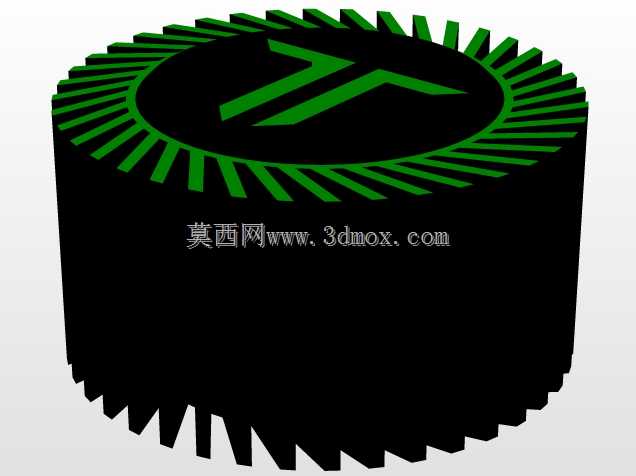

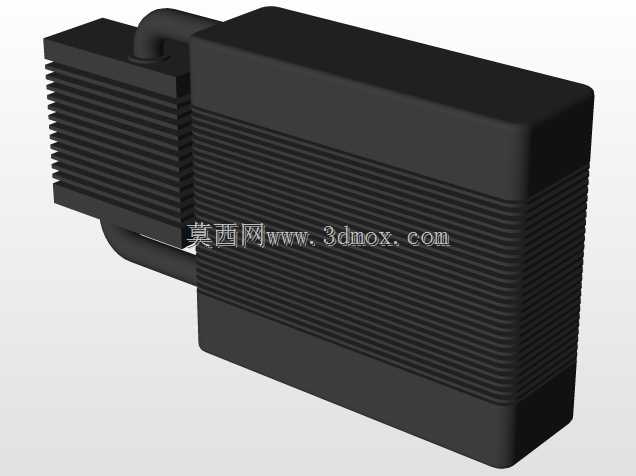

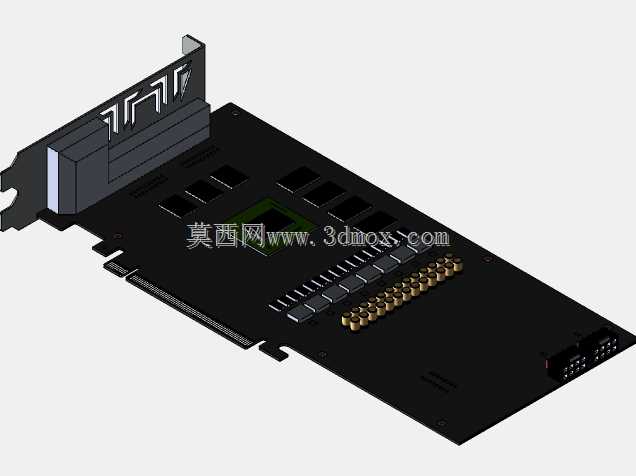

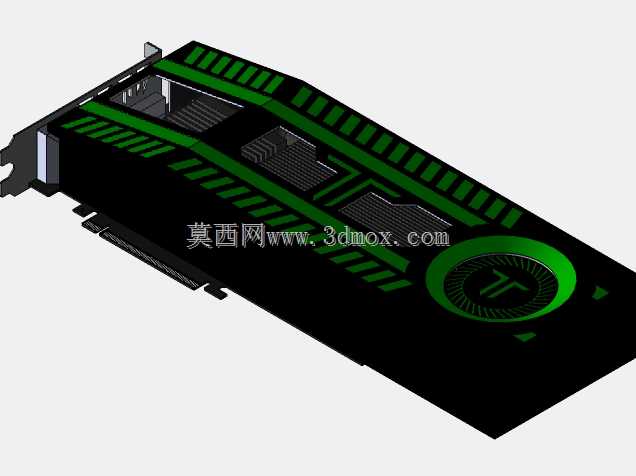

这款一体式液冷显卡的结构设计，核心围绕高负载图形运算场景的散热需求展开，主要面向桌面级高性能PC主机、小型工作站的图形计算单元配置场景，能够在长时间3D渲染、游戏高负载运算、并行计算任务中，通过封闭液冷循环带走GPU核心、显存颗粒、供电模块的集中热量，避免传统风冷结构的积热问题与高转速风扇带来的风噪干扰。从设计思路来看，整体外壳采用流线型包覆结构，外壳表面的条状导风槽并非装饰作用，而是配合液冷冷排的辅助通风路径，让冷排鳍片的换热气流能够顺着槽道快速排出，避免气流在机箱内部形成紊流，影响其他硬件的散热效率。外壳上的环形装饰区域对应内置冷头的水泵位置，该区域做了凸起的结构加强，既能够固定冷头与PCB板的连接螺丝，也能避免安装过程中外力挤压导致冷头偏移，造成核心接触不良的问题。在安装边界的考量上，整体长度控制在标准ATX机箱的显卡安装位兼容范围内，挡板位置保留了标准PCI-E挡板的固定孔位，金手指位置的公差按照PCI-E 3.0 x16插槽的标准配合尺寸设计，插拔行程与固定卡扣的位置完全匹配通用主板的插槽结构，不需要额外调整机箱的硬盘位或者走线空间。液冷管路的引出位置做了圆角过渡处理，避免管路弯折角度过小导致冷却液循环受阻，管路的最小弯曲半径符合一体式水冷管的工程规范，不会因为长期使用出现管路折损漏液的风险。供电接口的位置设置在显卡顶部，避开了冷排的安装区域，插拔供电线时不会与冷排或者机箱侧板产生干涉，显存颗粒对应的冷头接触面做了独立的导热垫贴合区域，厚度公差控制在0.1mm以内，保证每一颗显存颗粒都能与冷头充分接触，不会出现局部显存过热降频的问题。外壳的固定卡扣采用隐藏式设计，从外观上看不到外露的螺丝孔，既提升了外观的整体性，也避免了螺丝凸起在安装时刮擦机箱内部的走线，整体结构的装配顺序遵循从PCB组件到冷头、冷排再到外壳的流程，每个部件的定位柱都做了防呆设计，组装时不会出现部件装反的问题，后期维护拆解时也能快速定位各个部件的连接位置，不需要额外做标记就能完成复装。
