自定心离心式耦合离合器结构三维设计

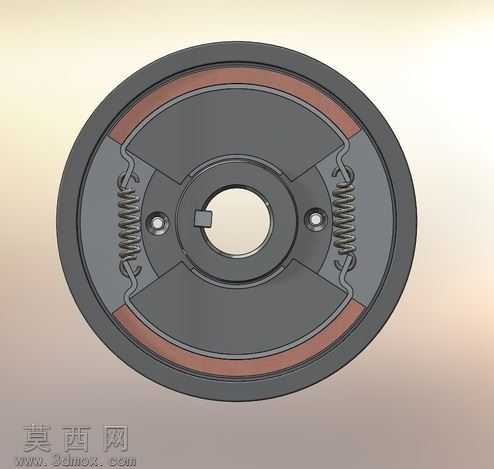

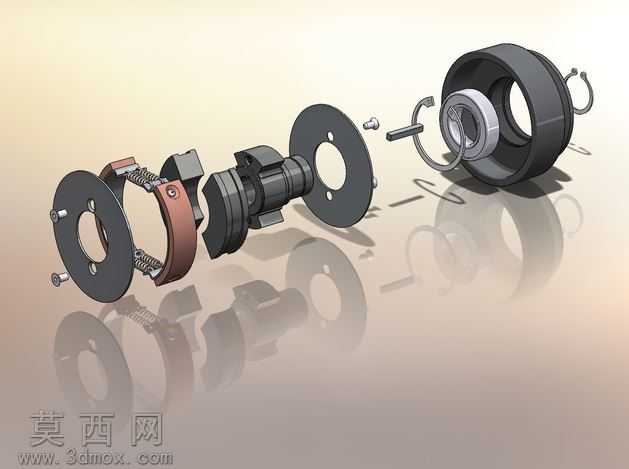

本作品为自定心离心式耦合传动机构的三维建模成果，采用SolidWorks完成全参数化零件建模与虚拟装配，整体建模过程严格遵循机械设计公差规范，所有零件特征均保留完整建模历史，可直接用于参数修改与工程图导出。建模阶段首先完成核心传动主轴的回转体特征构建，通过旋转凸台、键槽切除、轴肩定位特征的依次搭建，保证主轴各安装位的同轴度公差符合传动部件设计要求；随后完成离心蹄块、复位弹簧、摩擦衬片、连接法兰、定位卡簧、端盖壳体等附属零件的独立建模，其中离心蹄块的弧形摩擦面通过曲面扫描与实体切除组合实现，摩擦衬片与蹄块的贴合面做了0.02mm的装配间隙预留，复位弹簧采用螺旋扫描特征完成，精准还原弹簧的有效圈数、节距与端部并圈结构。装配阶段采用自底向上的装配逻辑，以主轴为固定基准件，依次添加同轴、端面重合、轴向限位等配合关系，对卡簧、销钉等标准件采用Toolbox标准库调用后做适配性修改，保证所有活动部件无过约束、无欠约束，可实现离合动作的运动仿真。渲染阶段采用工作室环境光设置，对金属壳体赋予磨砂碳钢材质，摩擦衬片赋予铜基粉末冶金材质，弹簧与卡簧赋予弹簧钢材质，法兰盘赋予发黑处理金属材质，通过添加地面反射、软阴影效果，清晰呈现各零件的装配层次与结构细节。该机构的设计思路围绕离心力触发的自动离合逻辑展开，当输入轴转速达到设定阈值时，离心蹄块在离心力作用下克服复位弹簧拉力向外张开，摩擦衬片与外鼓内壁贴合实现扭矩传递，转速降低时弹簧拉动蹄块回位切断动力传递，整体结构无需额外控制机构即可实现转速自适应的动力耦合，可用于小型动力设备的过载保护与空载启动场景，所有零件的结构尺寸均经过运动干涉校验，摩擦面的接触压力分布通过仿真验证满足传动扭矩要求。
