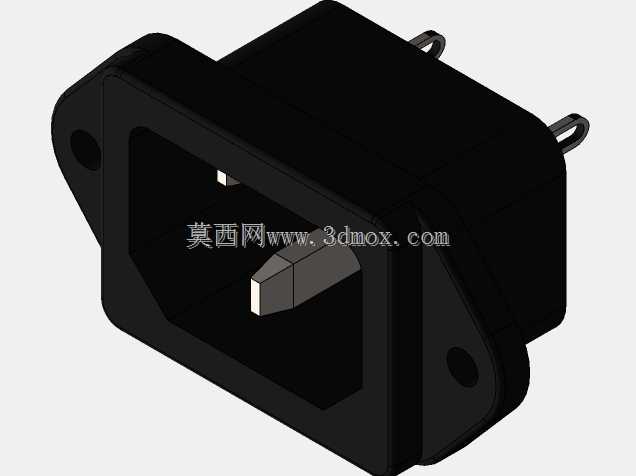

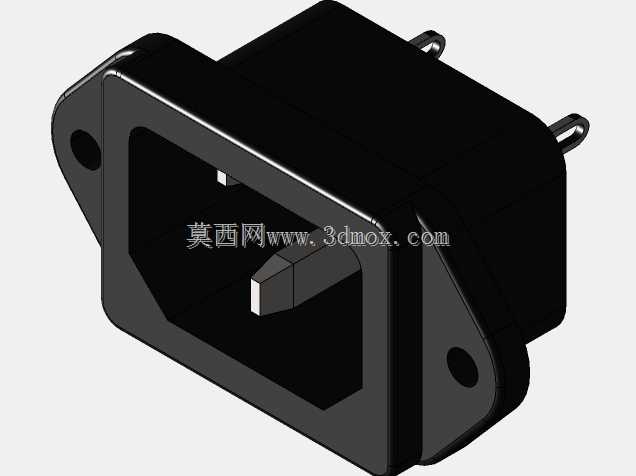

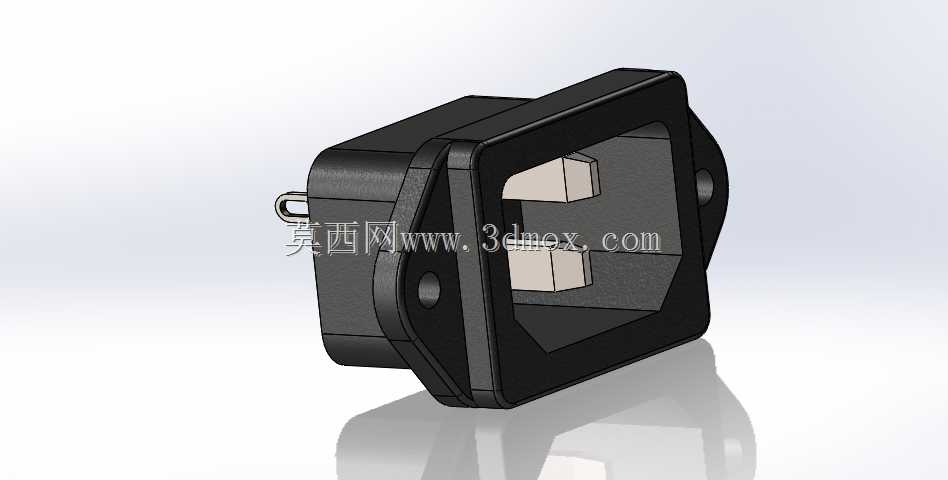

台式机带法兰固定品字电源输入插座结构

这类带安装法兰的品字电源输入插座，是台式计算机、工业工控机箱、桌面型电子设备、小型测试仪器上最常用的交流市电输入接口部件，日常选型和结构设计中需要兼顾安装可靠性、插拔寿命、绝缘防护多方面要求。从实际使用场景来看，这类插座直接固定在设备金属或塑料壳体的面板开孔上，外侧对接通用品字电源线，内侧通过焊片或插簧连接设备内部电源模块的交流输入端，承担设备整机市电输入的导通与物理固定作用，是设备供电链路的第一道物理接口。设计上采用两侧带安装孔的法兰结构，安装时通过两颗M3规格的螺丝从面板外侧或内侧锁紧，相比无固定卡扣的直插式插座，抗拉扯能力更强，能避免电源线拖拽时插座移位导致内部接线松脱、短路的风险，适配1.0-2.0mm厚度的机箱面板安装，法兰边缘做了圆角过渡，不会割伤安装人员手部，也能减少面板开孔处的应力集中。插座本体采用阻燃绝缘工程塑料注塑成型，内部导电插片为铜质镀镍材质，既保证导电接触电阻符合安规要求，也能避免长期使用氧化导致接触不良，插片的排布严格遵循国标品字接口的间距要求，兼容所有标准品字公头电源线，插拔力度控制在合适区间，既不会因为过松导致接触断电，也不会因为过紧造成插拔困难。设计建模时需要重点把控几个边界尺寸：首先是法兰的外轮廓尺寸，要匹配机箱面板预留的安装位，避免和周边的开关、USB接口、散热孔产生干涉；其次是插座伸入机箱内部的腔体深度，要和内部电源模块的安装位置留出足够间隙，避免挤压内部走线；插片的伸出长度要匹配内部接插件的插接深度，保证接触面积足够，同时插片根部做了防错位挡块，避免内部接线时插反导致零火线错位。另外插座本体和法兰的衔接处做了加强筋结构，长期插拔受力时不会出现法兰断裂、本体开裂的问题，插座前端的插口内部做了防误插挡边，只能对应品字插头的正确方向插入，避免反插导致的接线错误。这类插座除了台式机电源使用，也广泛用在小型服务器、桌面型3D打印机、台式示波器、工控主机等需要外置交流供电的设备上，建模时还原的安装孔位、插片位置、本体壁厚都可以直接用于机箱面板开孔定位、内部结构干涉检查，也能作为整机BOM选型的参考依据，实际生产中这类部件属于标准接插件，建模时的尺寸公差按照通用接插件的行业标准预留，保证和市售标准件的互换性。
