钣金结构CPU机箱外壳设计方案

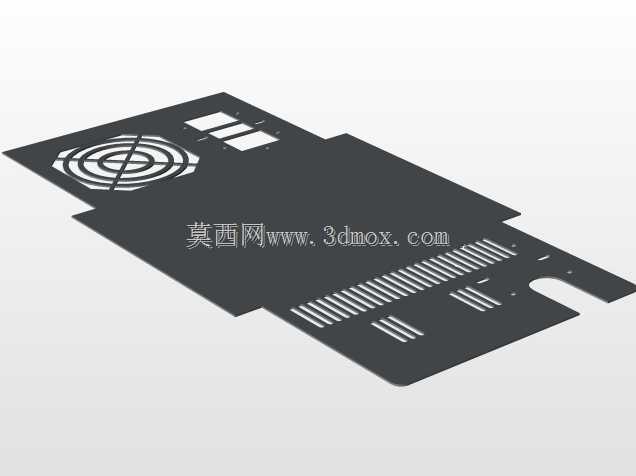

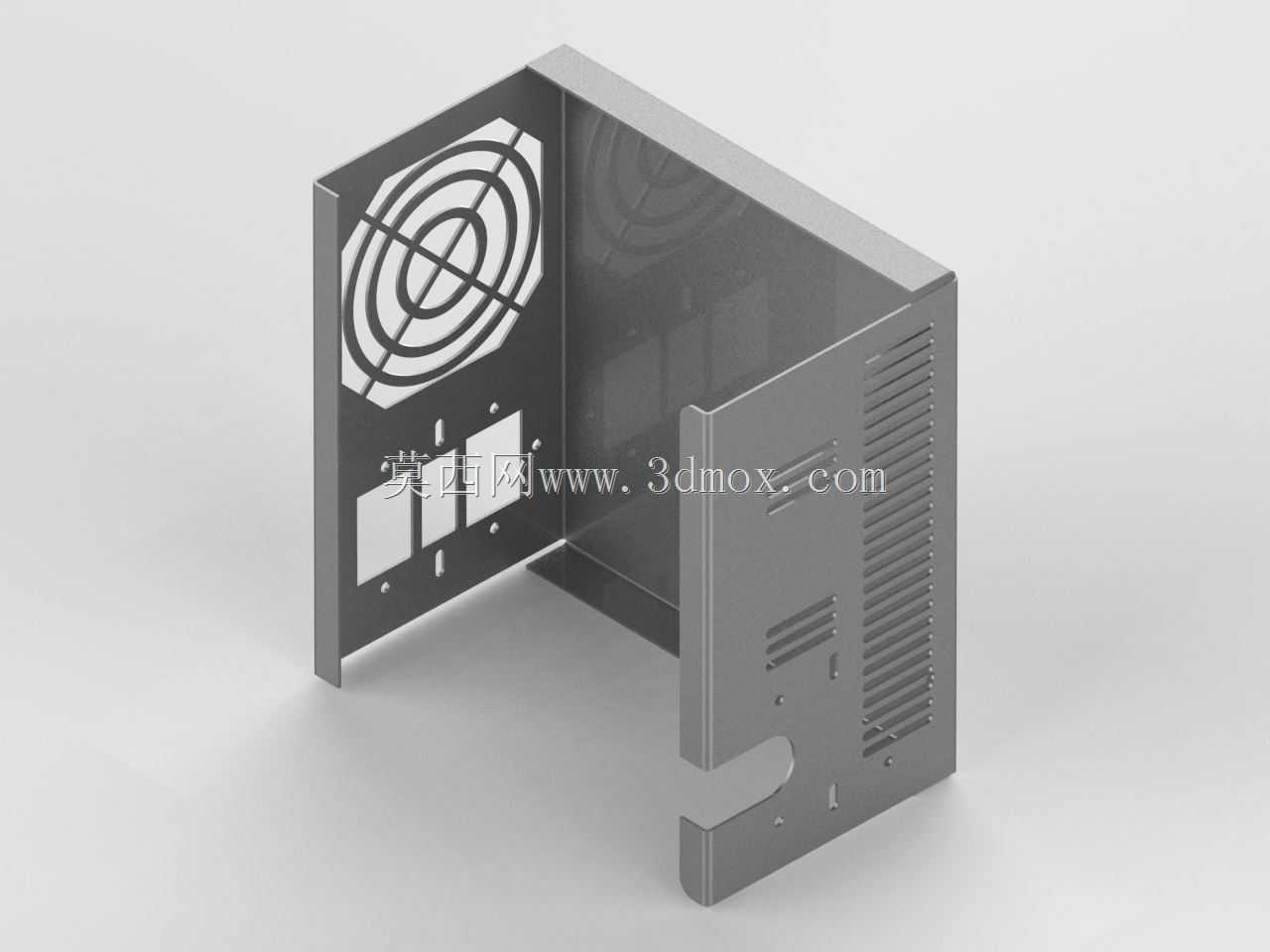

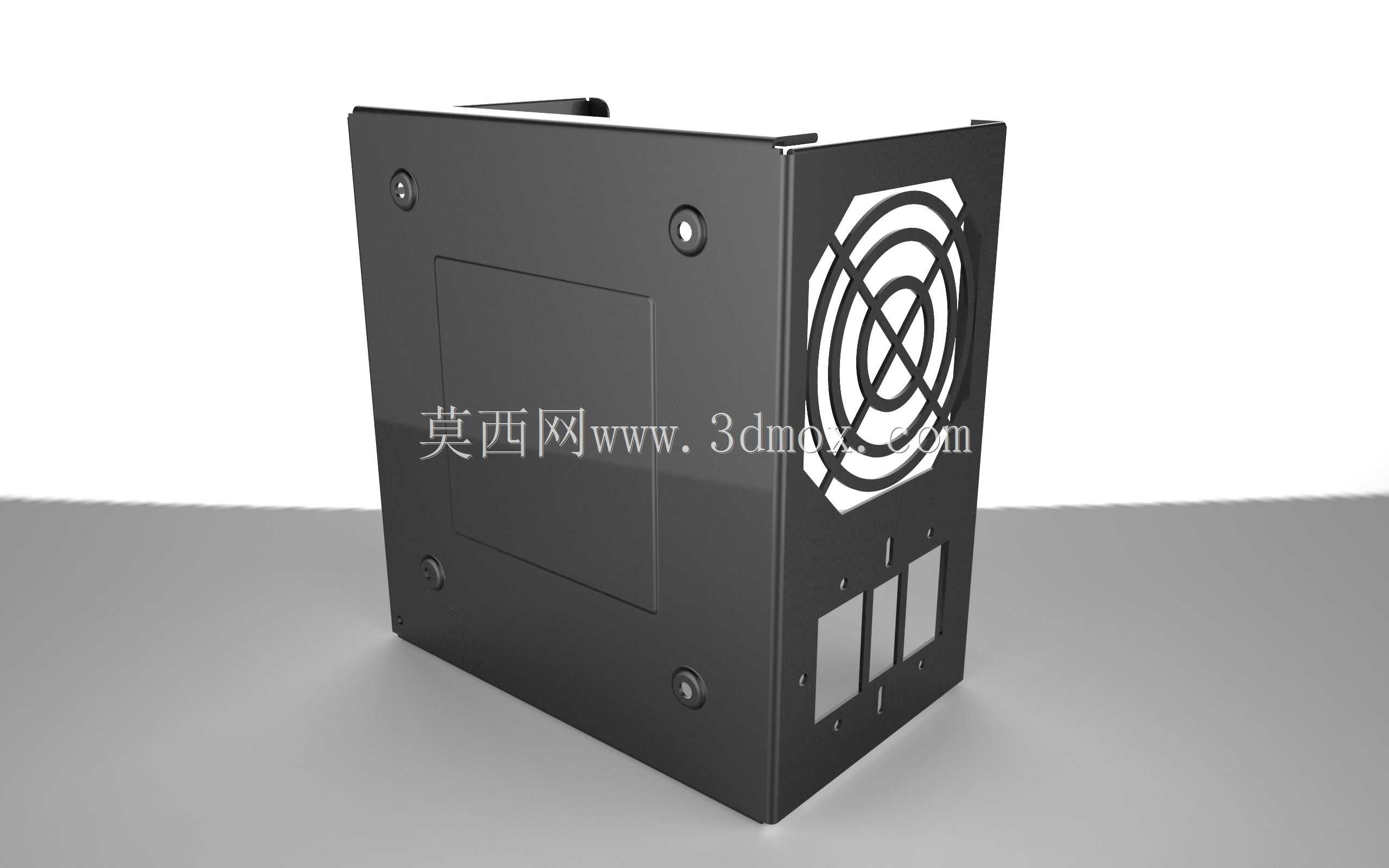

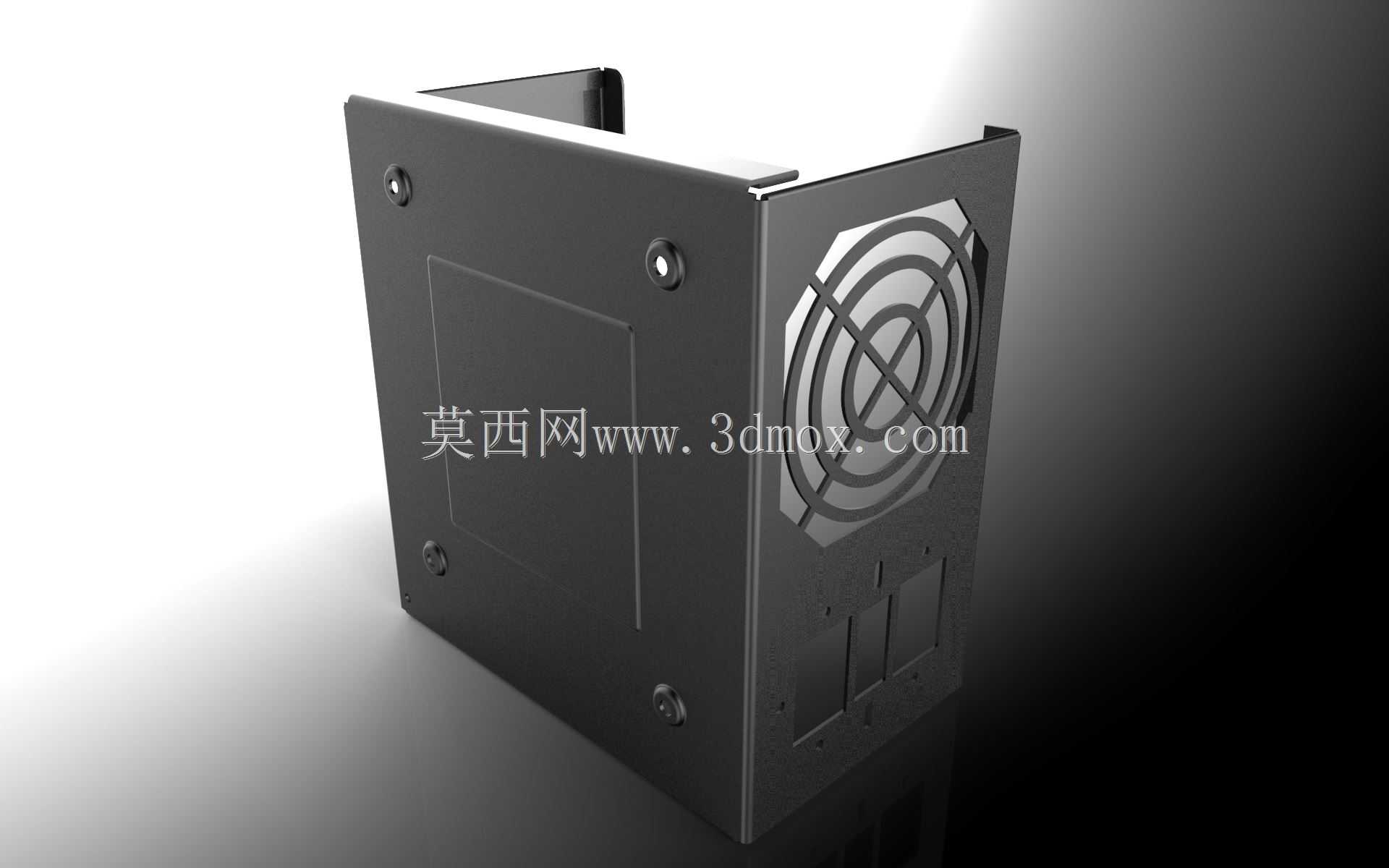

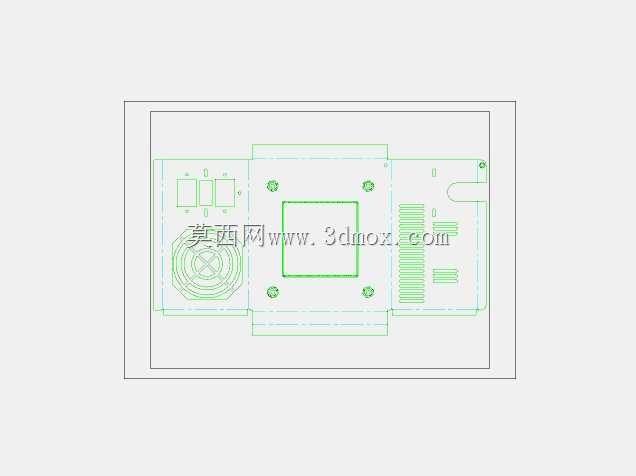

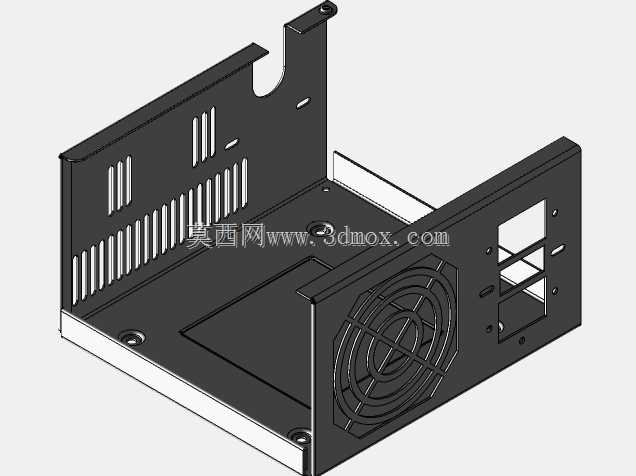

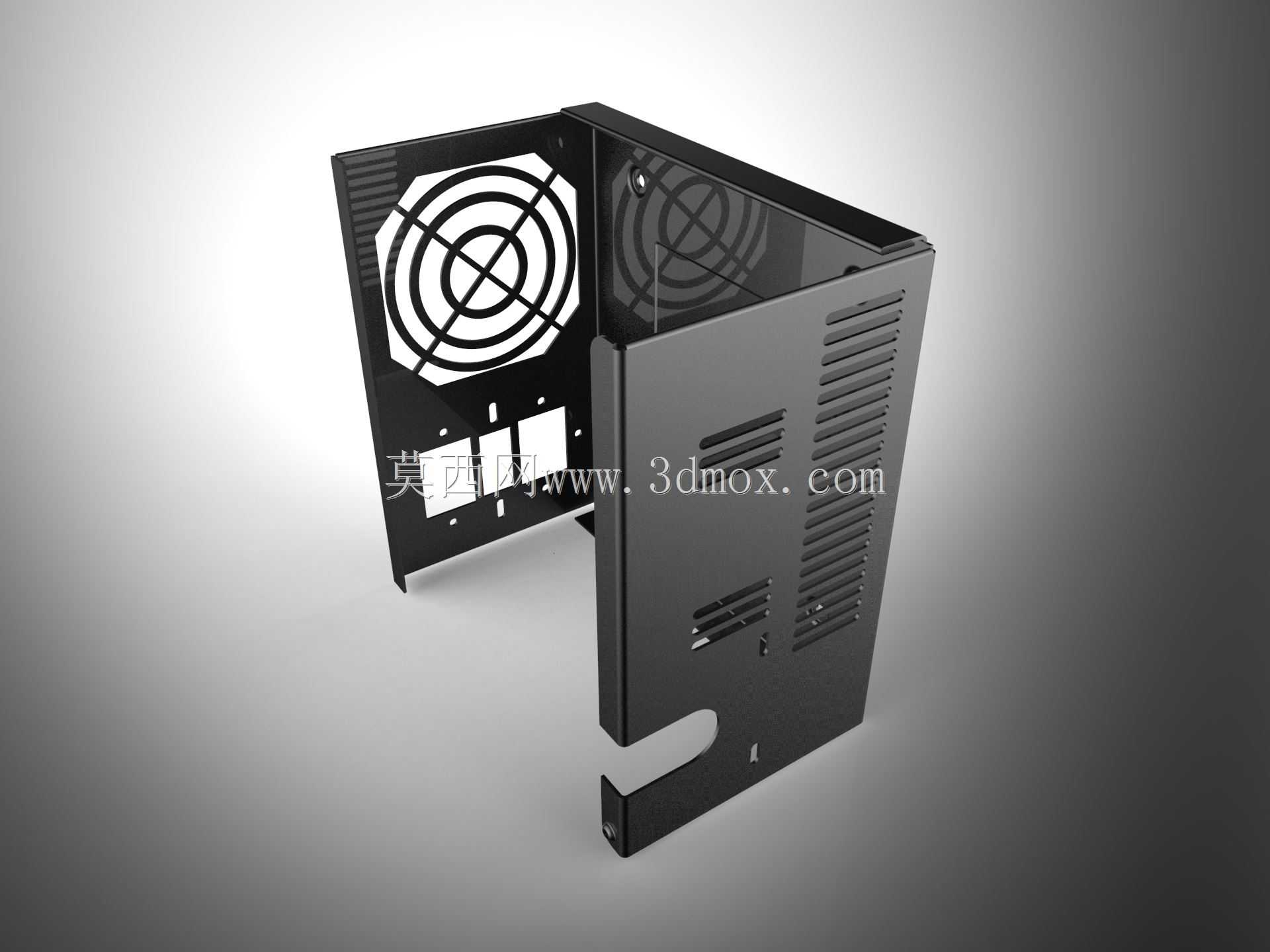

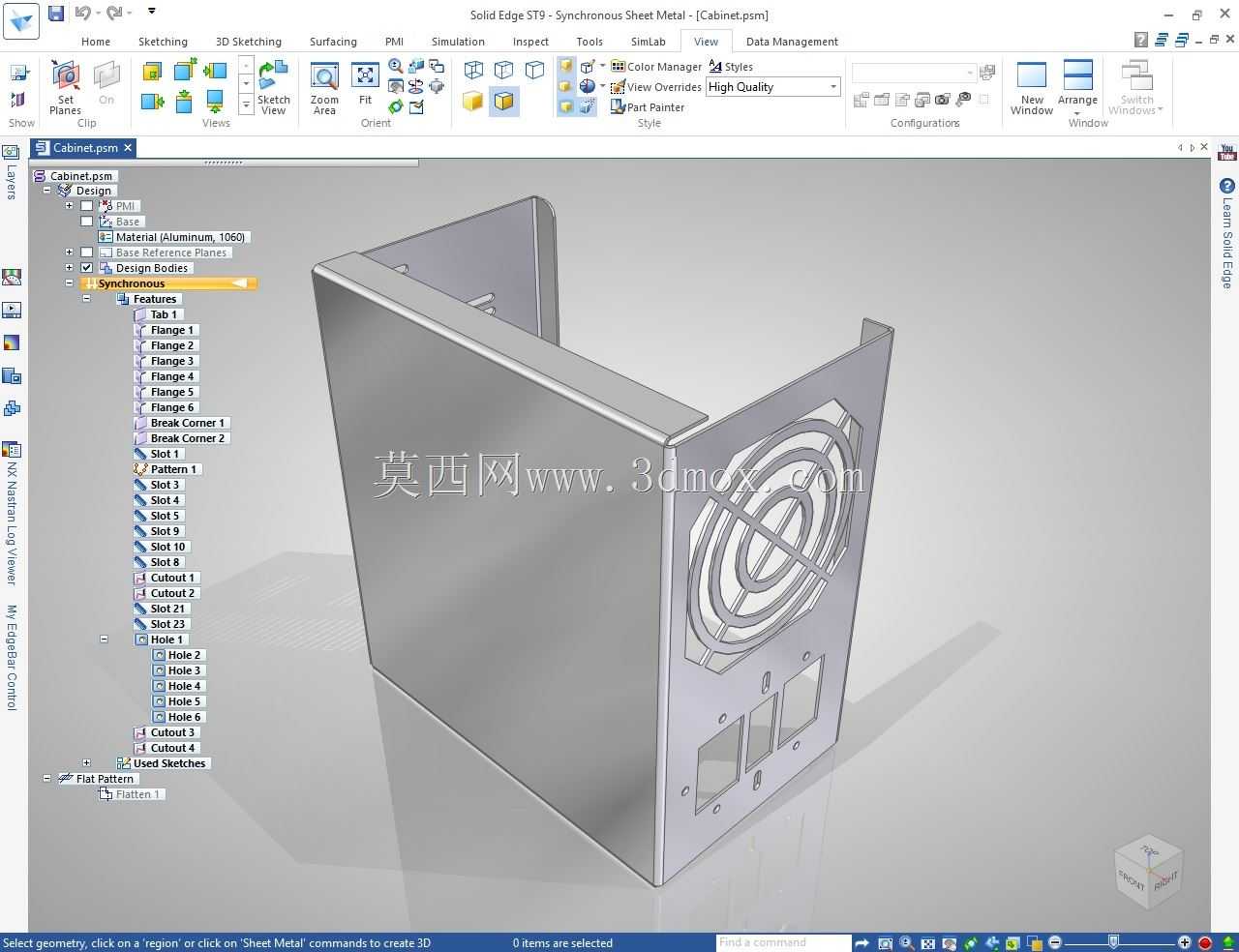

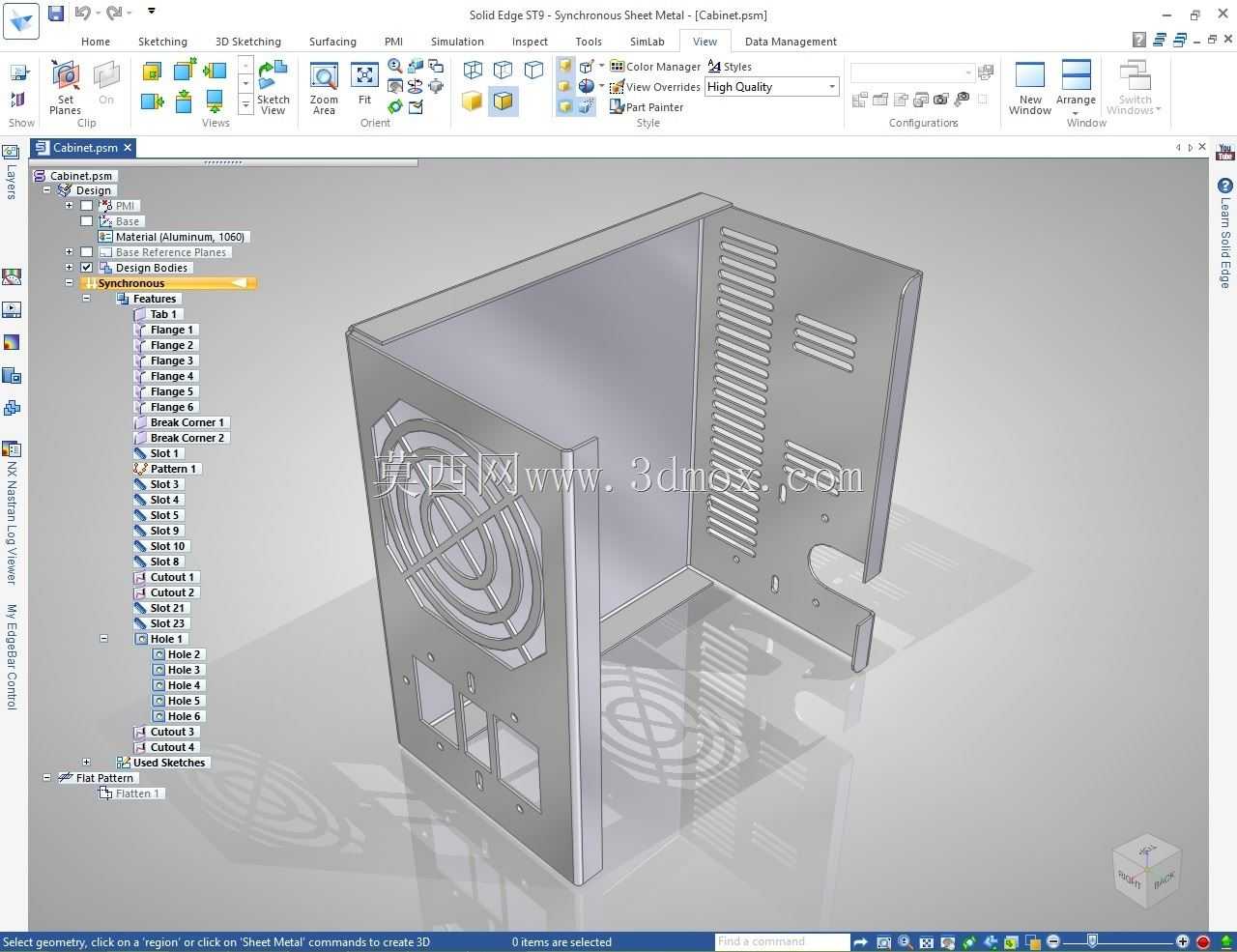

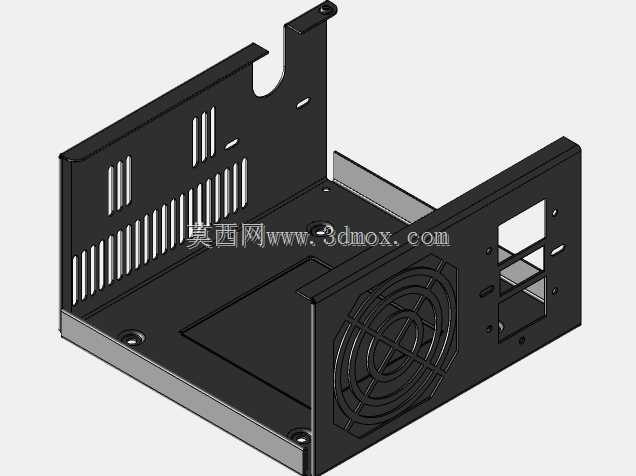

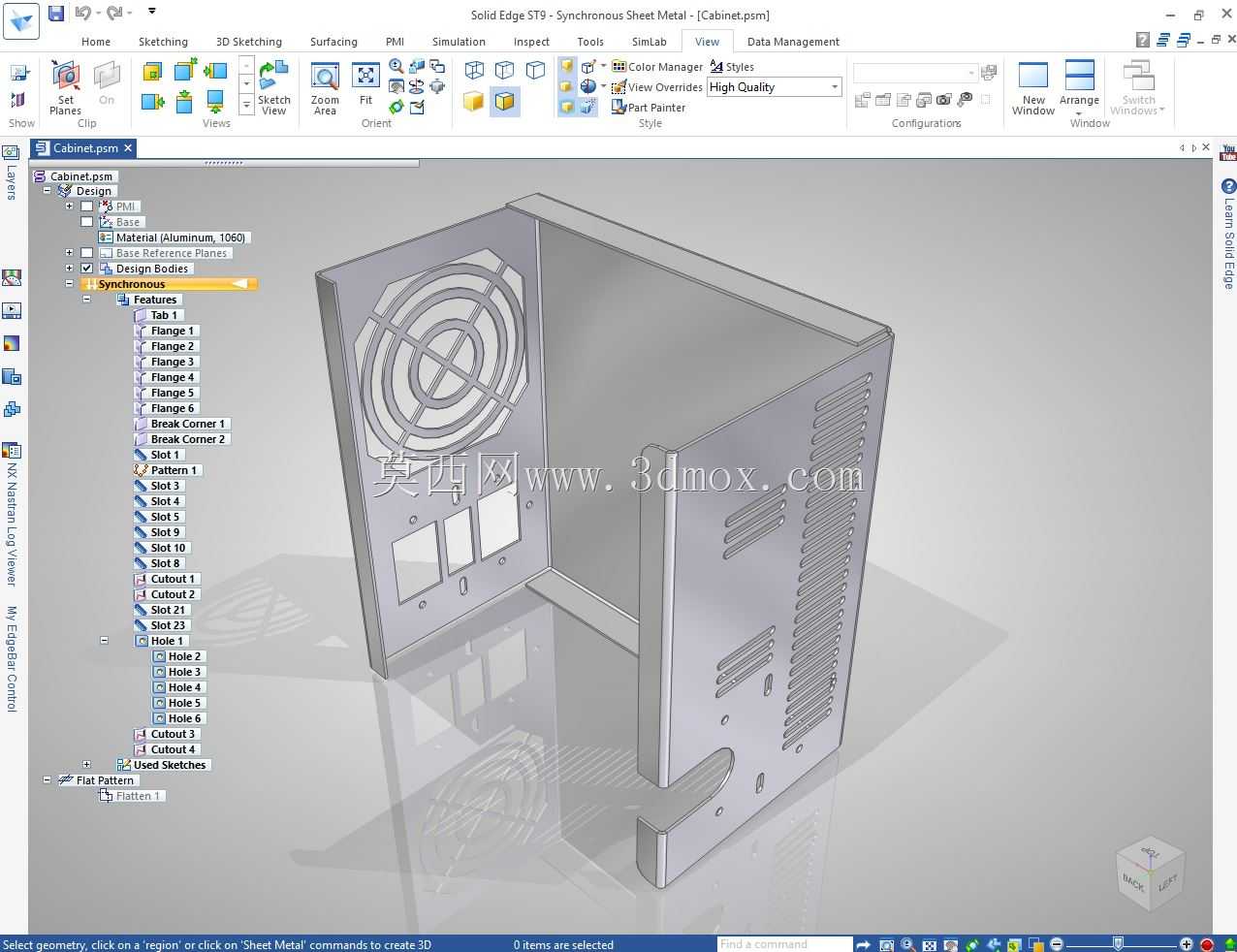

日常桌面级计算设备的防护壳体，核心作用是为核心运算主板、散热模组、存储单元提供稳定的安装承载空间，同时隔绝外部粉尘、液体泼溅对内部精密电子元件的侵蚀，也能在设备受到意外磕碰时分散冲击力，避免内部PCB板受外力出现形变脱焊。这类钣金机箱的设计首先要匹配标准ATX或ITX主板的安装孔位布局，预留的主板固定螺柱位置公差需控制在0.2mm以内，避免安装时出现孔位错位无法锁附螺丝的问题。从结构上看，这款机箱采用分体式钣金折弯成型工艺，侧板预留的大尺寸圆形通风孔位是为轴流散热风扇预留的安装位，孔位边缘做了翻边处理，既可以提升钣金局部的结构强度，避免薄钢板长期使用出现边缘变形，也能消除裁切后的锐边，防止组装维护时划伤操作人员。机箱侧面排布的多组长条形通风格栅，是按照内部风道走向设计的进风通道，格栅的开孔宽度控制在3mm以内，在保证通风量的同时，避免较大尺寸的杂物掉入机箱内部。机箱下部预留的U型开口是为外置接口扩展、电源线材穿出预留的走线空间，开口边缘同样做了钝化卷边处理，避免长期使用过程中割破线材绝缘层引发短路风险。设计过程中，钣金件的折弯系数需要根据选用的冷轧钢板厚度提前核算，保证折弯后各安装面的平面度误差不超过0.15mm，相邻侧板拼接时的缝隙控制在0.5mm以内，既保证外观的规整度，也能减少电磁辐射从拼接缝隙处外泄。机箱的安装边界需要适配常规桌面放置场景，整体深度控制在可兼容标准ATX电源的尺寸范围内，背部预留的PCIe挡板位可以适配独立显卡、扩展卡的安装需求，所有的板材连接位置采用凸点铆接工艺，不需要额外焊接，既提升了生产组装效率，也避免焊接变形导致的结构错位。这类钣金机箱在日常办公、工业控制计算终端场景都有广泛应用，结构设计时需要兼顾散热效率、结构强度、组装便捷性三个核心维度，通风孔的排布需要避开内部主板的元件凸起位置，防止安装时风扇与电容、散热片出现干涉，板材的厚度选用1.2mm的冷轧钢板即可满足日常使用的强度需求，过厚会增加整机重量提升材料成本，过薄则容易在搬运过程中出现形变，影响内部元件的固定稳定性。
