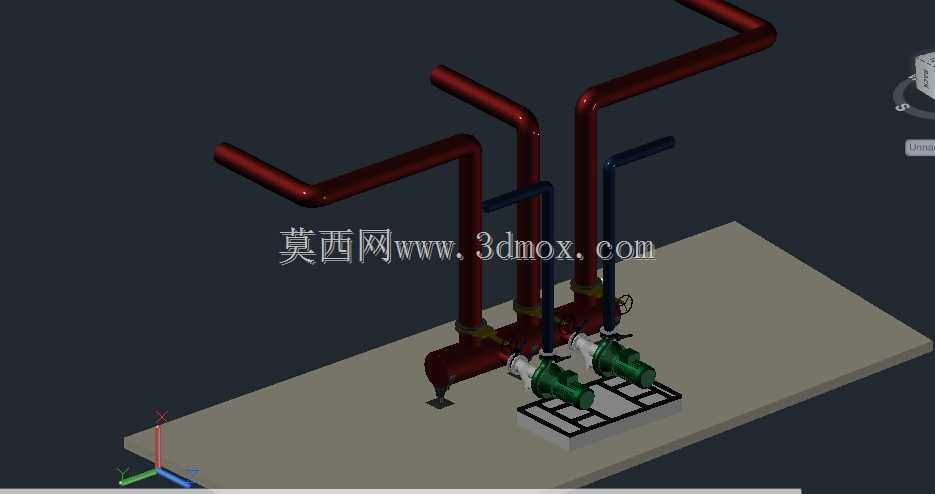

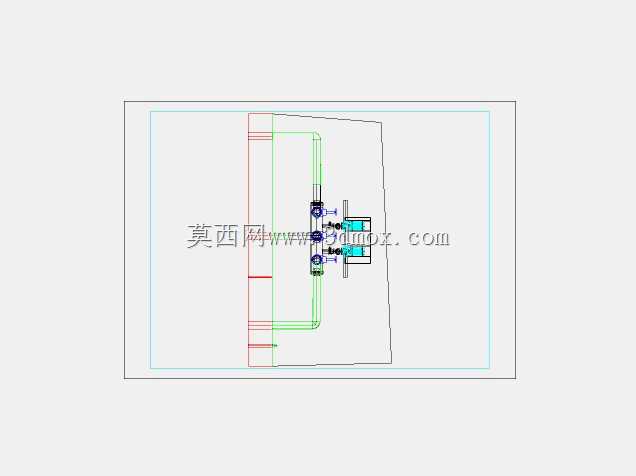

工业流体输送双泵组及配套歧管管路结构

这套泵管组合结构主要面向中小型工业循环水系统、生产工艺流体增压输送场景设计，常见于厂房配套公用工程站、小型化工生产单元的流体输送工段，承担介质加压、管路分流与汇流的核心功能，可实现单泵运行、双泵并联切换的工作模式，适配不同工况下的流量输出需求。从结构设计逻辑来看，整体采用卧式泵组落地安装形式，泵体通过共用底座固定，底座预留了地脚螺栓安装孔位，安装时可直接与预埋基础板配打固定，无需额外增设过渡支架，能有效减少现场安装的配作工作量。配套的歧管管路采用分层排布设计，主输送管路沿泵组出口方向垂直抬升后做水平延伸，支管段通过弯头转向与泵体进出口精准对接，管路走向充分预留了阀门操作、日常巡检的操作空间，避免管路遮挡泵体的接线盒、排气阀等日常维护点位。进出口管路分别设置了独立的支撑点位，管路载荷通过支撑结构传递至安装基础，不会直接作用在泵体法兰接口处，可避免长期运行过程中管路重量拉扯泵体造成的密封件变形、轴系对中偏移问题。双泵的进出口管路通过歧管段实现连通，管段上预留了阀门安装位，可通过阀门切换实现单泵独立运行、双泵并联增压、单泵检修隔离的不同工况切换，检修单台泵时无需关停整个管路系统，能有效降低设备维护对生产连续性的影响。从安装边界来看，整体布局的横向宽度适配常规厂房内的设备通道预留尺寸，管路最高点设置了排气结构安装位，最低点预留了排污接口，可满足系统初次充水排气、停机检修排空的操作需求。泵体与管路的法兰对接位置严格匹配通用法兰的连接尺寸标准，现场安装时可直接对接同规格的工艺管路，无需额外制作过渡转接段。管路的弯头曲率半径选取充分考虑了流体阻力损失，采用大曲率半径弯头减少介质输送过程中的压损，提升泵组的整体运行效率。底座的安装平面设置了调整垫铁的放置区域，安装时可通过垫铁调整泵组的水平度，保证泵轴与电机轴的对中精度，减少运行过程中的振动与机械磨损。
