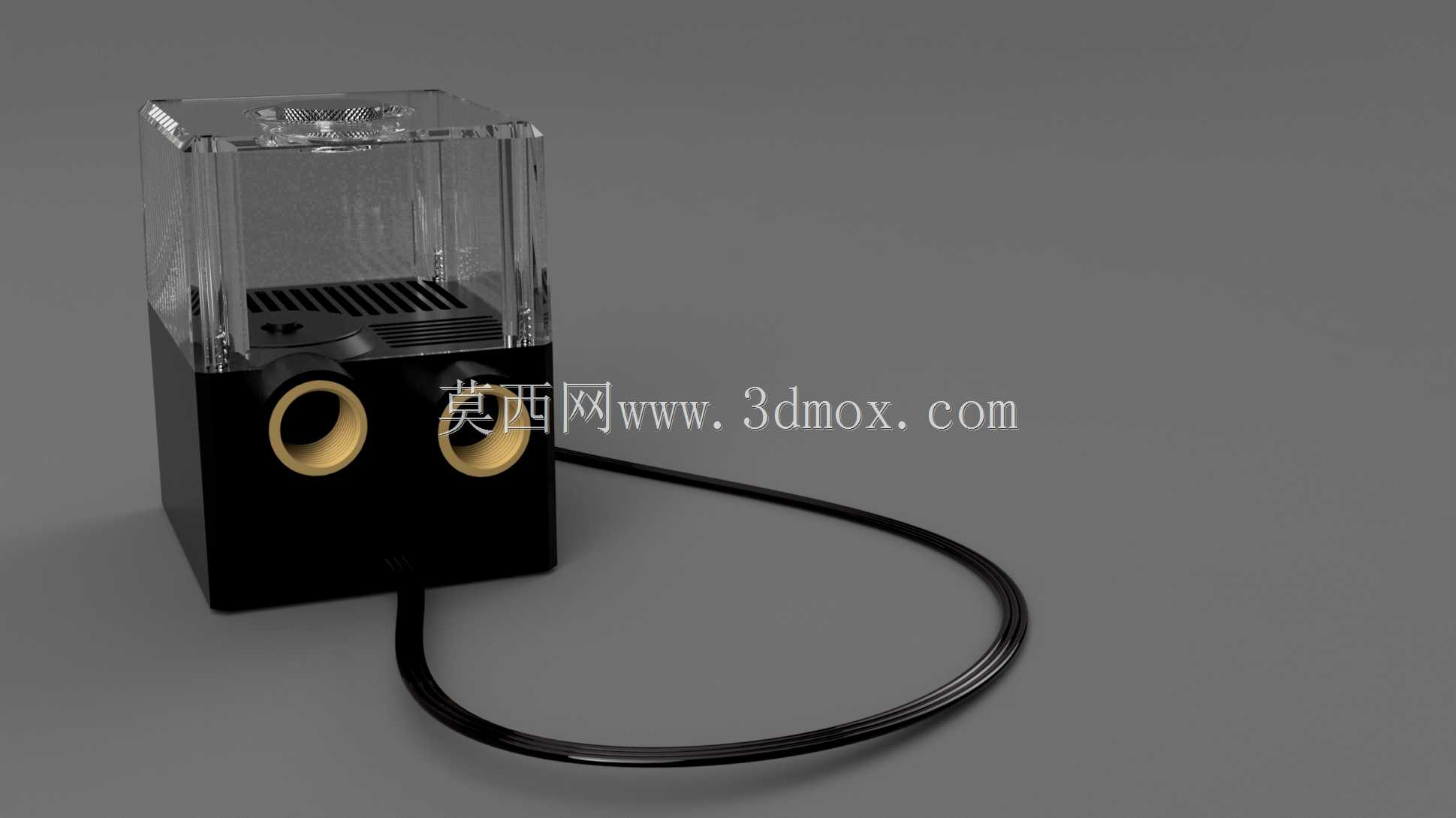

带内置储液腔的小型水冷循环泵

这款小型水冷循环泵的设计，首先瞄准的是紧凑型液冷散热场景的安装痛点，常见的分体式水冷系统需要单独搭配储液罐、连接管路，不仅占用机箱或设备内部空间，多节点的管路连接还容易出现漏液隐患，这款产品直接将储液结构集成在泵体上部，把原本需要分开布置的泵体与储液腔整合为单一组件，大幅压缩了液冷回路的安装空间，也减少了管路接头的使用数量，降低漏液风险。

从实际应用场景来看，这类泵体既可以用在桌面级PC的DIY水冷改装中，也能适配小型激光雕刻头、微型工控主板、紧凑型功率模块这类发热密度高、安装空间局促的散热场景，不需要额外预留独立储液罐的安装位，只要预留出泵体本身的安装空间，连接好进出液管路就能完成回路搭建。

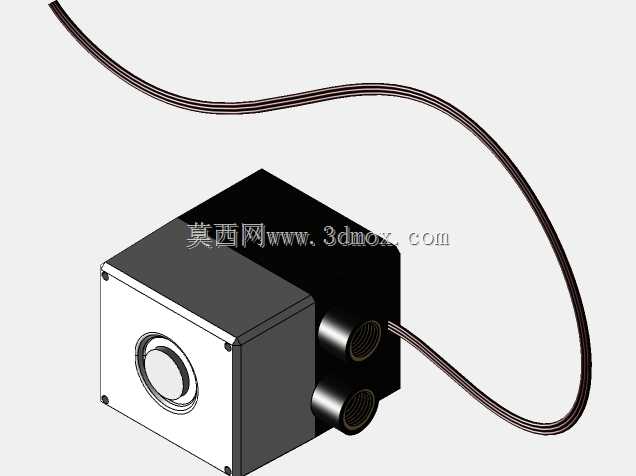

结构设计上，上部的透明储液腔采用可视化设计，日常使用时可以直接观察内部冷却液的液位状态，也能快速判断回路内是否存在积气问题，储液腔顶部预留了注液与排气的结构，加注冷却液、排出回路空气时不需要拆解整个组件，操作便利性更高。下部的泵体主体为方正结构，两个进出液接口采用同轴平行布置，接口的内径尺寸适配常规的8mm内径水冷软管，接口外圈做了环形凸台结构，套上软管后搭配管箍就能实现可靠密封，不需要额外的转接头。泵体底部为平整安装面，四个角预留了减震垫安装位，可以通过双面胶或者小螺丝直接固定在安装平面上，出线位置做了防弯折的应力释放结构，避免长期使用中线缆根部断裂。

安装边界方面，整个泵体的长宽尺寸控制在60mm左右，整体高度含储液腔约80mm，属于非常紧凑的尺寸规格，安装时只需要在进出液接口侧预留至少15mm的管路弯折空间，就能避免管路出现死折影响冷却液流量。泵体的进出液方向没有强制限制，可以根据实际管路走向调整安装角度，不会影响泵的正常工作。内部的叶轮采用离心式结构，运转时的震动控制较好，搭配底部的减震垫可以避免泵体震动传递到安装基体上，减少共振产生的噪音。储液腔与下部泵体的连接位置做了密封胶圈的嵌槽，装配后胶圈处于压缩状态，能够长期耐受常规水冷液的腐蚀，不会出现渗漏问题。

在回路设计上，内置储液腔的容量刚好满足小型液冷回路的缓冲需求，能够补偿冷却液因温度变化产生的体积膨胀，也能容纳回路内析出的少量气体，避免气体进入泵腔造成叶轮空转、流量下降的问题。泵体的供电为常规12V直流供电，接线简单，可以直接对接设备内部的12V供电线路，不需要额外搭配供电转换模块。
