离心式鼓风风机CFD分析结构

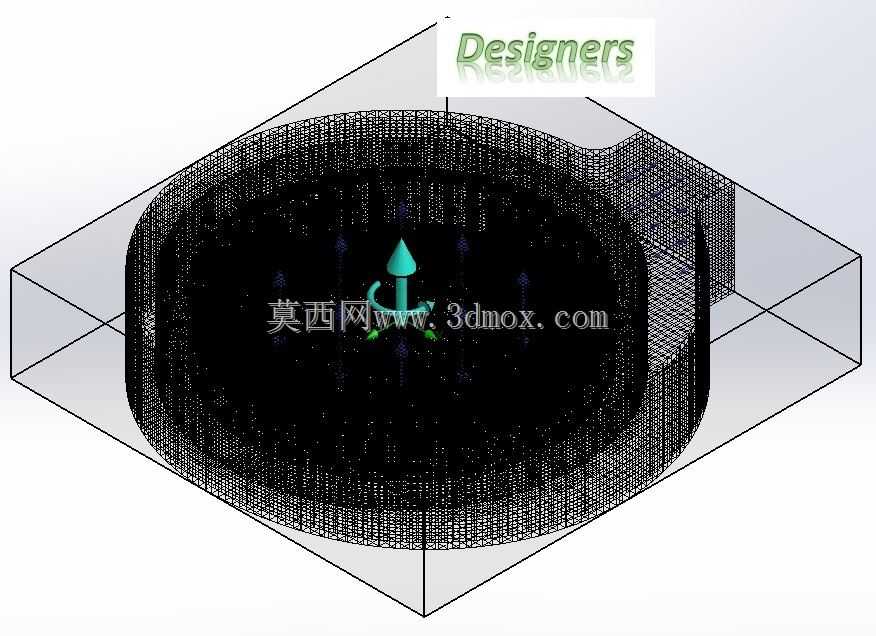

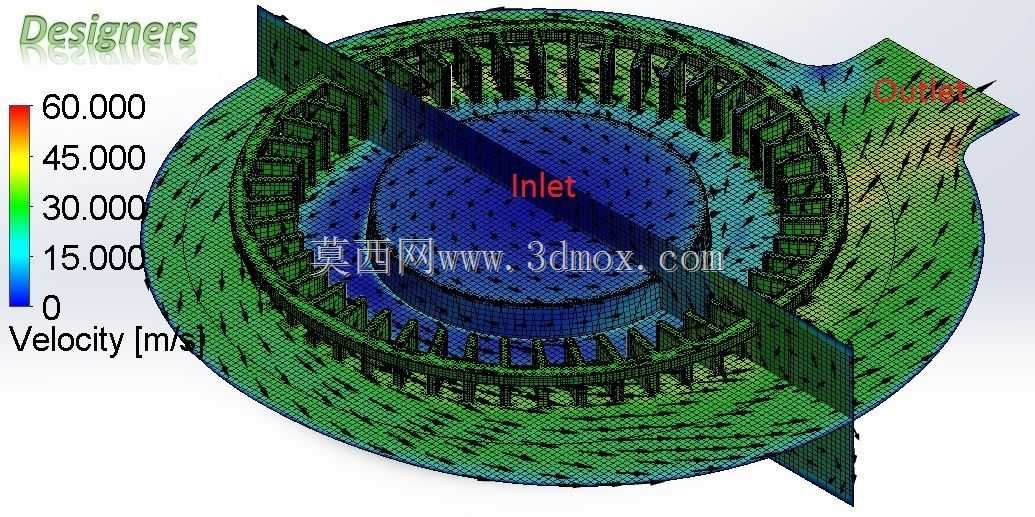

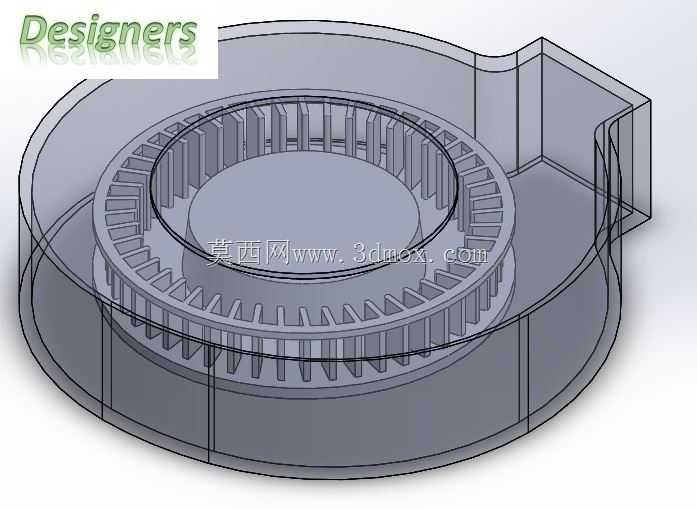

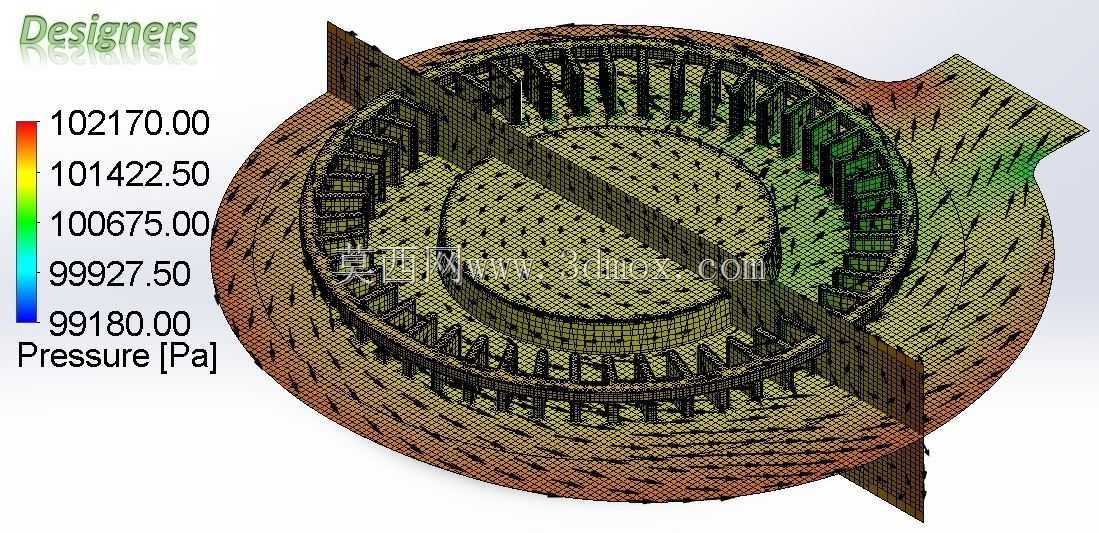

在工业通风、气体输送、车间环境调控等场景中，离心式鼓风机是应用频次极高的流体输送设备，其内部流道的设计合理性直接决定运行效率、噪音水平与输出风压稳定性，本次呈现的结构针对CFD流体仿真需求做了针对性的几何处理，可直接导入仿真模块完成流场计算。从实际工程落地角度看，这类离心风机常被配套在除尘系统、热风循环烘箱、小型工业锅炉送风段、生产车间局部排风装置中，负责克服管路沿程阻力，将目标气体按设定流量输送到指定位置，部分对风压要求较高的物料气力输送场景，也会选用同结构形式的高压离心风机作为动力源。设计过程中首先对蜗壳型线做了平滑处理，避免流道内出现突兀的折角引发局部涡流，叶轮部分采用等厚度前弯叶片布局，叶片沿轮盘周向均匀排布，相邻叶片间的流道宽度经过反复校核，既保证足够的气体通流面积，又能在叶轮高速旋转时让气体获得足够的离心力增量，匹配出口段的动压转静压需求。考虑到CFD仿真的网格划分便利性，结构上对叶轮与蜗壳的配合间隙做了精确预留，安装边界上，蜗壳的侧面进风口为标准圆形接口，可直接对接圆形通风管路，顶部出风口为矩形法兰结构，法兰面预留了均匀分布的螺栓孔位，能与后续管路的法兰盘实现无偏差对接，安装时需保证叶轮旋转轴与驱动电机轴的同轴度误差控制在允许范围内，避免运行时出现异常振动。蜗壳的壁厚按照常规低压通风场景的强度要求设置，既不会因壁厚过大增加不必要的材料成本，也能避免运行过程中因气流脉动引发壳体共振，叶轮与蜗壳内壁的径向间隙经过优化，间隙过大会导致气体回流降低效率，间隙过小则容易因加工装配误差出现叶轮擦碰壳体的故障。针对CFD分析的特殊需求，结构上对出口段做了延长处理，让出口处的气流能够充分发展，避免因出口边界距离叶轮过近导致仿真计算结果出现偏差，进风口处也做了圆滑的导流弧面，减少气体进入叶轮时的入口阻力损失，整体结构完全按照实际加工生产的尺寸比例构建，可直接用于流场仿真计算、结构强度校核，也能作为同类型风机改型设计的基础参考框架，帮助设计人员快速完成不同流量、风压参数下的风机结构迭代，减少前期建模的重复工作量。
