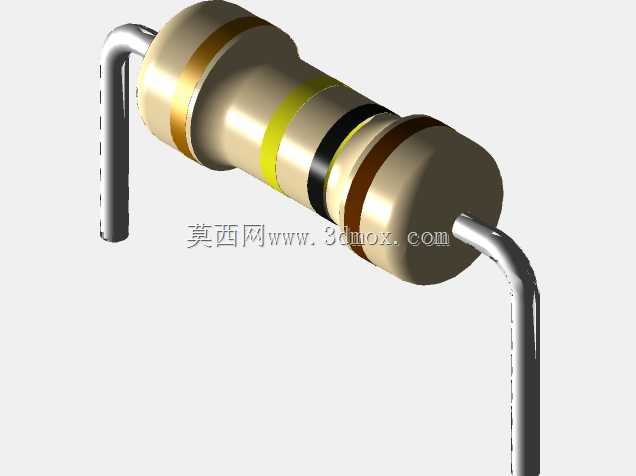

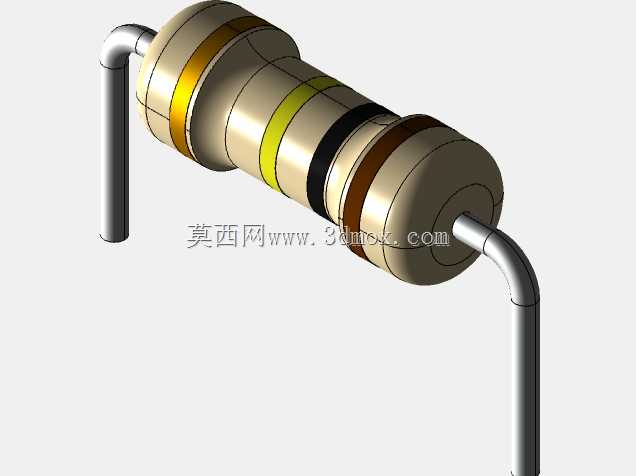

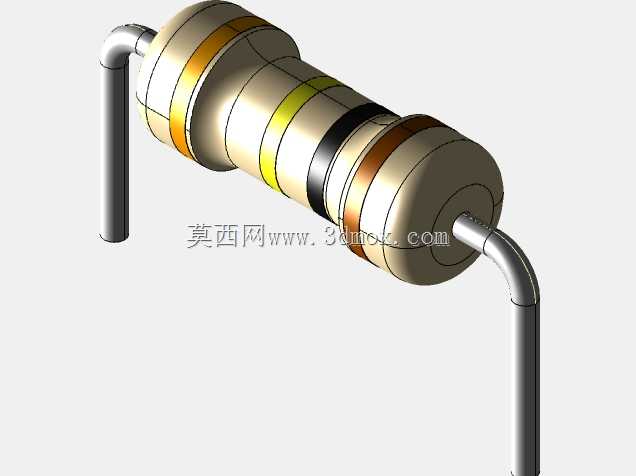

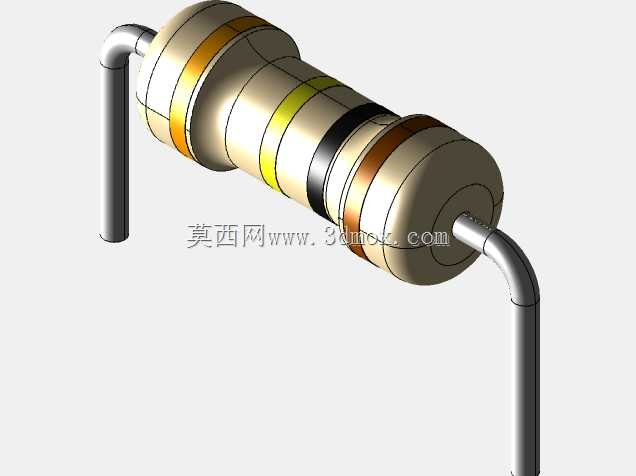

在各类电子设备的印制电路板装配场景中,直插式圆柱电阻是应用最广泛的无源限流元件,这款弯脚结构的色环圆柱电阻,主要针对板上空间受限、需要弯折引脚避让周边器件的装配场景设计,能有效降低板上元件堆叠高度,适配薄型化电子终端的内部布局需求。从功能特性来看,该电阻依靠自身阻质材料的特性实现电路限流、分压的核心作用,表面的色环标识直接对应阻值、精度参数,生产与装配环节可通过色环快速完成参数核验,无需额外打标或测量,大幅提升SMT前的物料分拣效率。设计过程中优先考虑了量产装配的工艺适配性,引脚采用弯折成型结构,引脚间距设定为13mm,可直接匹配通用PCB板的标准孔位间距,无需额外改板即可完成替换装配;电阻本体长度控制在9mm,本体直径3.5mm,整体安装高度3.5mm,在保证额定功率承载能力的前提下,尽可能压缩了本体占用的三维空间,能适配高密度布板的消费类电子、工业控制板卡的装配需求。建模过程中严格还原了电阻本体的陶瓷基底结构、两端金属帽的压接结构、引脚与金属帽的焊接连接区域,同时精准复刻了表面色环的位置与宽度比例,可直接用于电子设备整机的装配干涉检查、布线空间预留仿真,也可作为教学演示场景中电子元件结构认知的三维素材。实际选型应用时,该结构的电阻可适配波峰焊、手工焊等多种焊接工艺,弯脚结构能在焊接后提供更好的机械强度,降低设备受振动冲击时引脚脱焊的风险,相比直引脚电阻,在车载电子、工业工控等存在持续振动的应用场景中具备更高的连接可靠性。建模时对引脚的弯折半径做了工艺合理性校验,避免弯折半径过小导致引脚金属疲劳断裂,同时本体与引脚的同轴度公差也按照行业通用生产标准做了参数预留,保证三维模型与实际量产零件的尺寸边界完全一致,结构工程师在进行板卡布局时可直接调用该模型完成空间校核,无需额外调整安装间隙参数。
- 上一篇:通用办公工位组合三维设计方案
- 下一篇:侧置式多盘位硬盘SSD安装固定托架结构
- 全部评论(0)
- 模板大小: 842.42 KB
- 售价:5金币
- 下载次数: 460
- 系统要求: STEP / IGES,PTC Creo Elements,VRML / WRL,STEP / IGES
- 软件分类: 通用机械零部件
