可拆卸式H型双页钢铰链结构设计

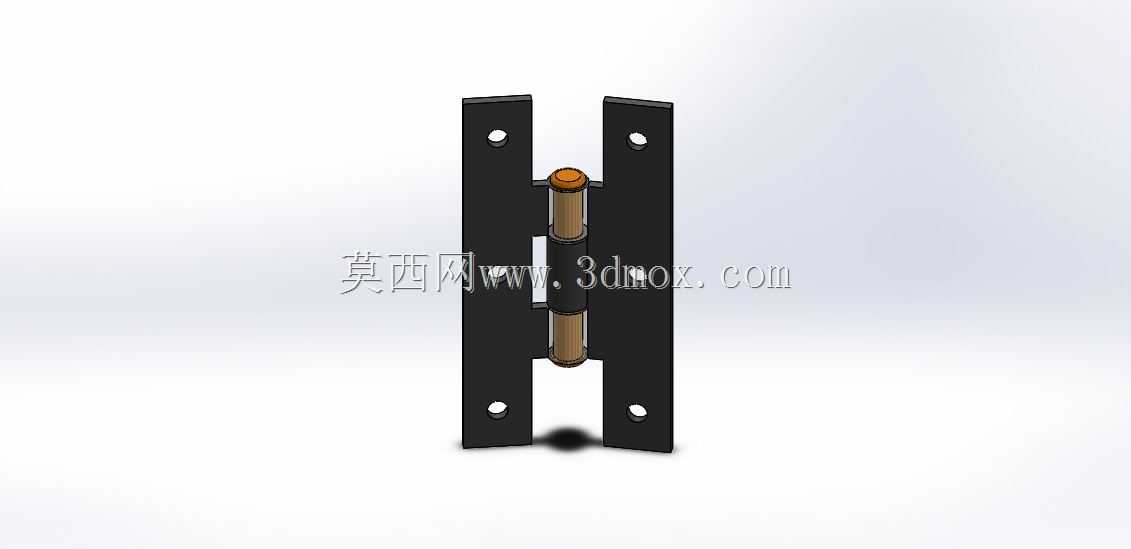

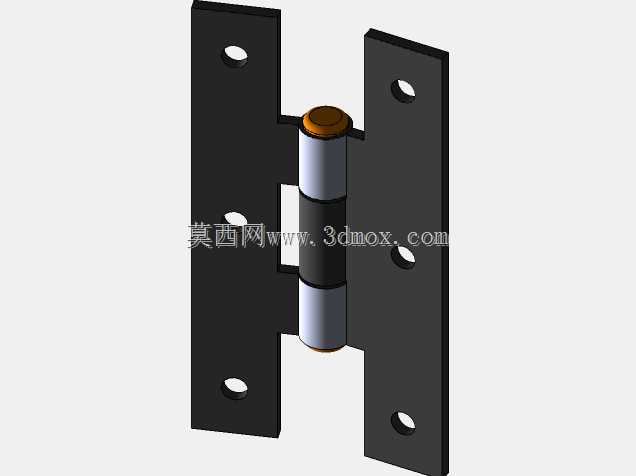

这款钢铰链主要面向各类室内外钢制门、设备防护门、工业柜体门的铰接场景，在实际工程应用中，这类铰链需要同时承载门扇自重、承受开关过程中的径向与轴向载荷，同时要兼顾安装便捷性与后期维护的可拆卸需求。从结构设计来看，这款铰链采用对称双页片布局，两个页片分别对应门扇与门框安装侧，每个页片上预留两个沉头安装孔，孔位间距经过适配常规钢制门的安装龙骨间距设计，安装时可直接采用对应规格的沉头螺丝固定，螺丝头部可完全沉入页片沉孔内，不会突出页片表面干涉门扇开合。中间的铰接轴采用分段式铜衬套搭配钢轴芯的结构，铜衬套嵌装在页片的轴套内部，能够在长期开合转动过程中降低金属摩擦异响，同时减少轴芯与页片轴套的磨损量，延长铰链整体使用寿命，轴芯顶端设置限位堵头，可避免门扇开合过程中轴芯受震动脱出，同时在需要拆卸门扇时，只需顶出轴芯即可分离两个页片，无需拧下全部安装螺丝，大幅降低后期设备维护、门扇更换的操作难度。从安装边界来看，页片采用平直钢板冲压成型，页片厚度适配常规2-4mm厚度的钢制门边框，安装后页片与门框、门扇表面贴合度高，不会出现突出硌边的问题，铰接转动间隙控制在合理范围，既不会因间隙过大导致门扇下垂晃动，也不会因间隙过小出现转动卡滞、温度变化热胀卡死的问题。在实际选型应用中，这类钢铰链可根据门扇的重量、开合频率匹配对应的表面处理工艺，若用于户外潮湿场景，可在页片表面增加喷塑、镀锌层提升防锈能力，若用于洁净车间设备门，可采用不锈钢材质替换普通冷轧钢页片，满足洁净环境的耐腐蚀易清洁要求。设计过程中需要重点校核轴芯的抗剪切强度、页片安装孔的拉拔强度，同时要保证两个页片的轴套同轴度公差控制在合理范围内，避免装配后出现转动阻力过大的问题，页片边缘做了倒钝处理，不会在安装、使用过程中划伤操作人员，整体结构没有冗余设计，所有结构特征都服务于铰接转动、安装固定、可拆卸维护的核心功能，没有多余的装饰性结构，完全适配工业场景下的实用需求。
