防喷器远程控制液压动力单元结构

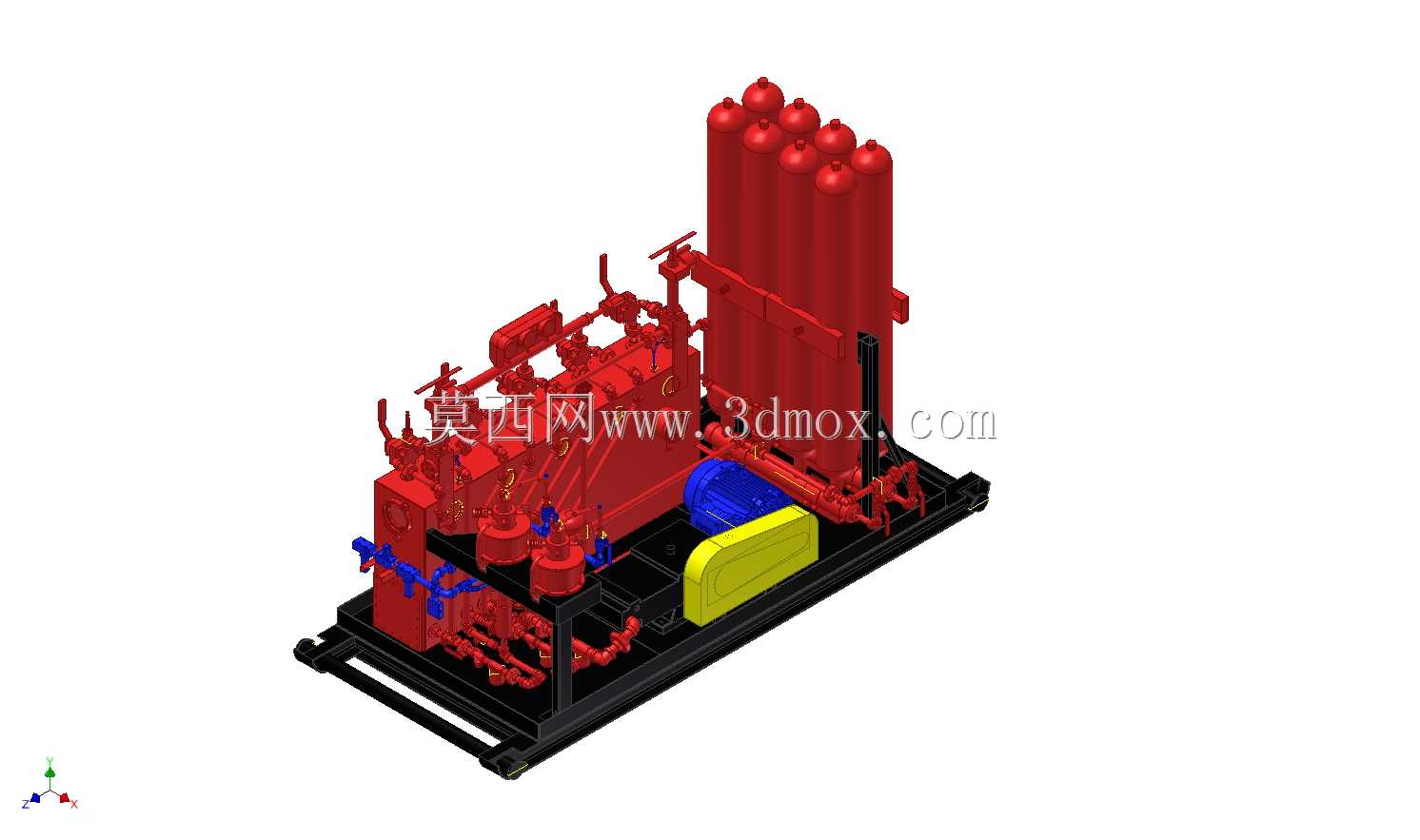

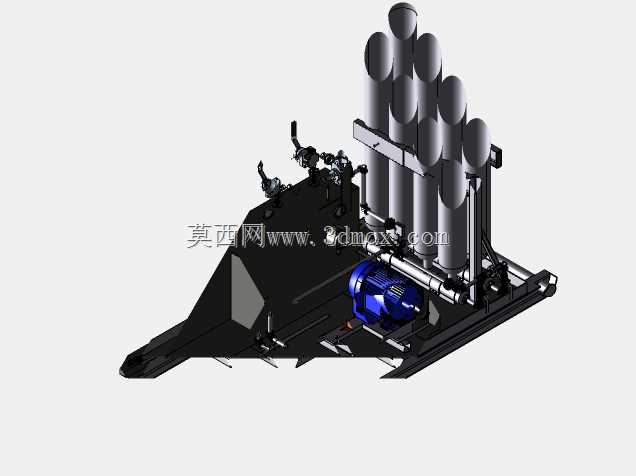

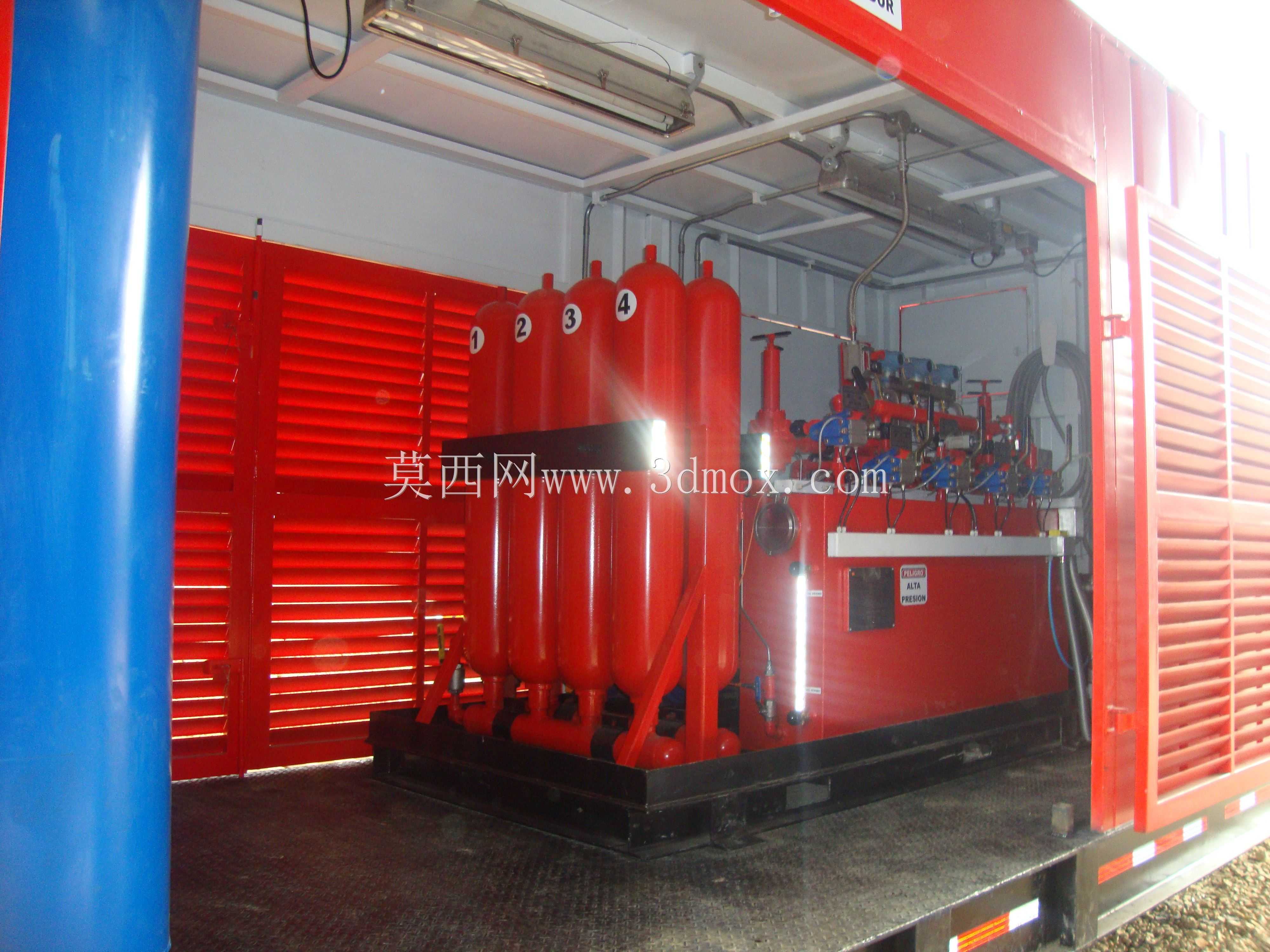

这套撬装式液压动力单元主要服务于陆上及海洋油气钻井作业场景，作为井控系统的核心动力供给端，为井口防喷器组、液动节流压井阀提供稳定的高压液压动力输出，在钻井作业出现溢流、井涌等突发工况时，可在数秒内完成防喷器的关井动作，是井控安全保障体系里的核心执行动力源。整套设备采用集成撬装设计思路，所有功能部件全部集成在标准型钢焊接的公共底座上，底座预留统一的叉车孔位与吊点，满足井场之间的转运、快速就位需求，安装时仅需连接外部电控管线、液压输出管线与气源接口即可投入使用，无需在井场进行分散部件的二次配管装配，大幅缩短井场设备安装调试周期。从结构布局来看，设备后侧竖直排布多支高压蓄能器，作为液压能的存储单元，可在主泵动力中断的应急工况下，依靠预充的氮气压力释放存储的液压油，完成至少三次全容量的防喷器开关动作，满足井控安全规范的冗余动力要求；蓄能器前侧集成双泵组动力单元，包含电动液压泵与气动液压泵两套独立动力源，正常作业时依靠电动泵维持系统压力与蓄能器充压，在井场断电的极端工况下可自动切换气动泵供能，适配钻井平台不同工况下的动力供给条件。管汇部分采用模块化阀组集成设计，所有压力控制阀、换向阀、溢流阀全部集成在统一的阀块上，减少分散管路连接带来的泄漏点，阀组外侧预留压力检测接口，可实时监测系统压力、蓄能器压力、输出回路压力，管路上的手动截止阀采用带锁止结构的设计，避免作业过程中的误碰误操作。设备前部设置蓝黄标识的防护壳体，内部集成电控元件与气动处理元件，壳体采用圆弧过渡设计避免井场作业磕碰损伤，所有外露管路接头均采用锥面密封形式，适配井场高振动、大温差的作业环境，避免长期使用后的密封失效问题。整套设备的安装边界严格匹配标准井控设备撬装尺寸要求，底座宽度控制在常规钻井平台设备安装通道范围内，高度满足井场吊装作业的净空要求，所有操作部件的布置高度符合人体工程学要求，日常巡检时可直接在撬装侧面完成压力检查、阀件操作、液位观测等常规作业，无需额外搭设操作平台。
