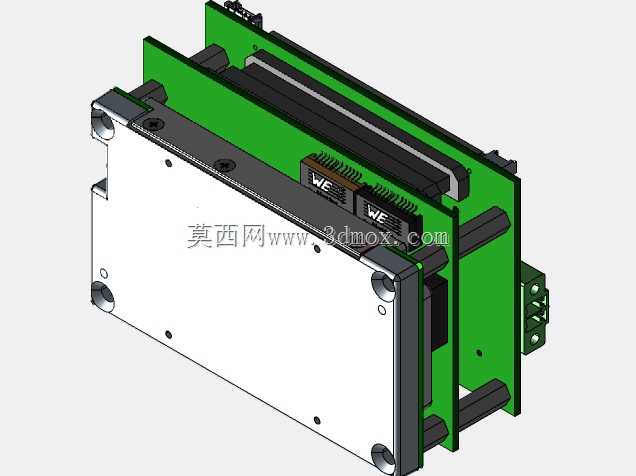

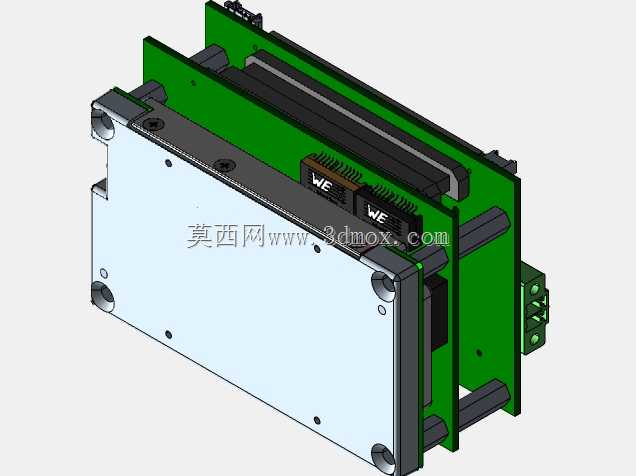

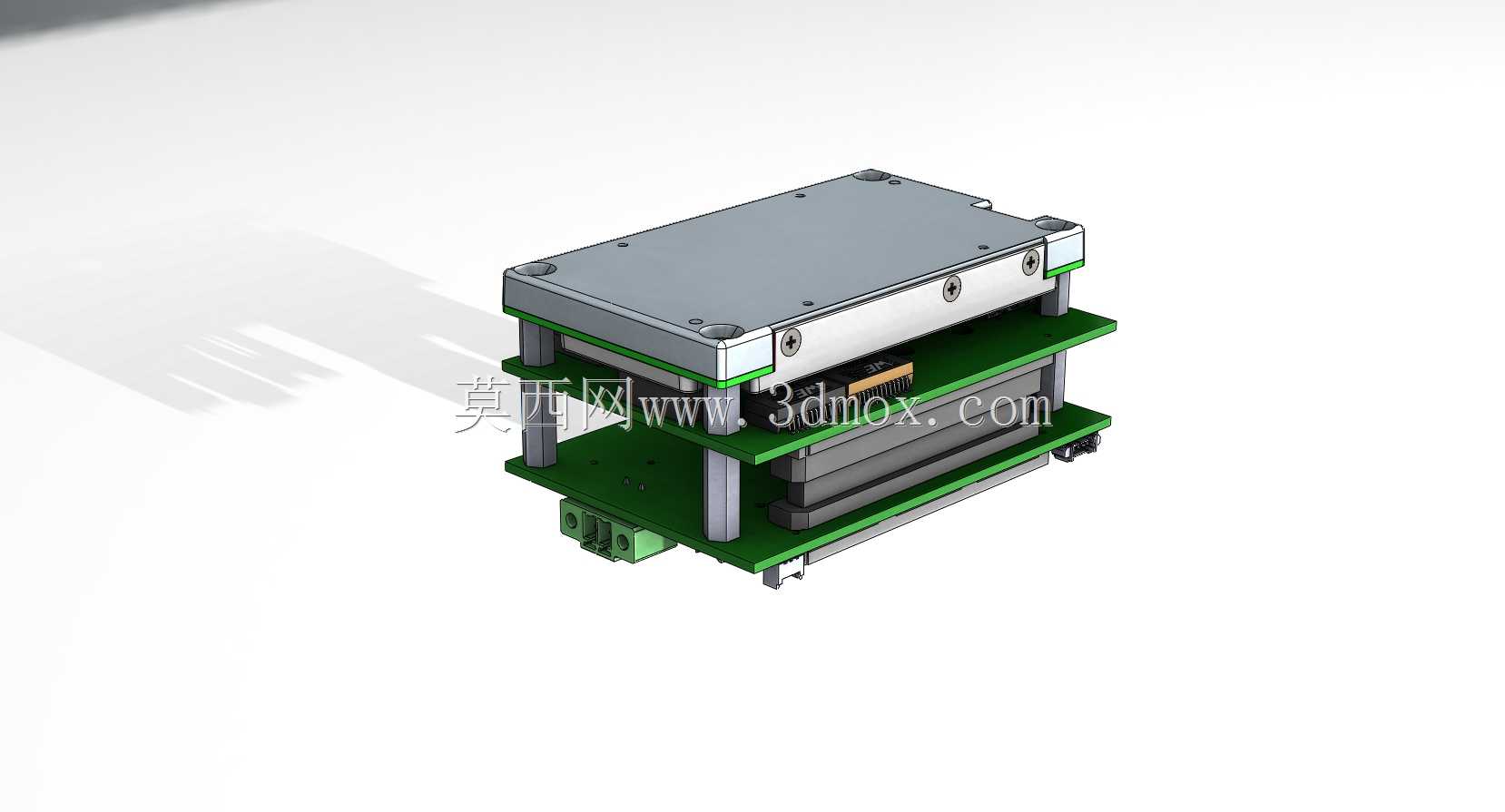

英伟达Jetson搭配Astro载板堆叠组件

这套堆叠式板卡组件主要面向边缘计算场景的嵌入式硬件部署需求，常见于工业视觉检测终端、移动机器人主控单元、户外智能感知节点这类对空间占用有严格限制的设备中。实际使用时，核心计算模块通过载板完成外设接口拓展，上层金属屏蔽罩既承担电磁屏蔽作用，避免工业现场复杂电磁环境干扰核心运算单元稳定运行，也能通过接触面将核心模块高负载运行产生的热量均匀导出，配合整机散热结构实现持续稳定的算力输出。

设计过程中优先考虑了多层板卡的堆叠定位精度，每层板卡之间通过金属支撑柱完成间距固定，既预留了板载接插件的插拔操作空间，也避免层间距过小导致的元器件干涉问题，支撑柱的安装孔位完全匹配载板与核心板的标准定位孔，不需要额外打孔改装就能完成组装。底部预留的接线端子区域特意做了下沉式空间预留，方便现场布线时电源、通讯线缆的插拔操作，不会因为板层堆叠导致接线空间被遮挡。

从安装边界来看，整体组件采用方正的矩形布局，四个角的安装孔位适配标准工控机箱的内部安装螺柱，整体高度控制在常规嵌入式机箱的内部限高范围内，不需要额外定制机箱就能完成内置安装。板卡边缘的接插件全部朝向外侧预留，组装完成后所有对外接口都能直接对应机箱的开口位置，不需要额外转接延长线。设计时对非核心的细小附属元器件做了结构简化，既保留了整体装配关系与核心结构特征，也能让结构工程师在做整机布局时快速评估组件的占用空间，不需要因为过多细碎特征拖慢装配校验效率。

实际选型参考时，这套结构可以直接套用在同规格核心板加拓展载板的堆叠方案中，支撑柱的长度可以根据实际拓展板卡的数量灵活调整，上层屏蔽罩的固定结构也预留了微调空间，适配不同厚度的导热垫安装需求，底部的安装固定位兼容两种常见的工控安装孔距，能适配多数常规嵌入式设备的内部安装场景。
