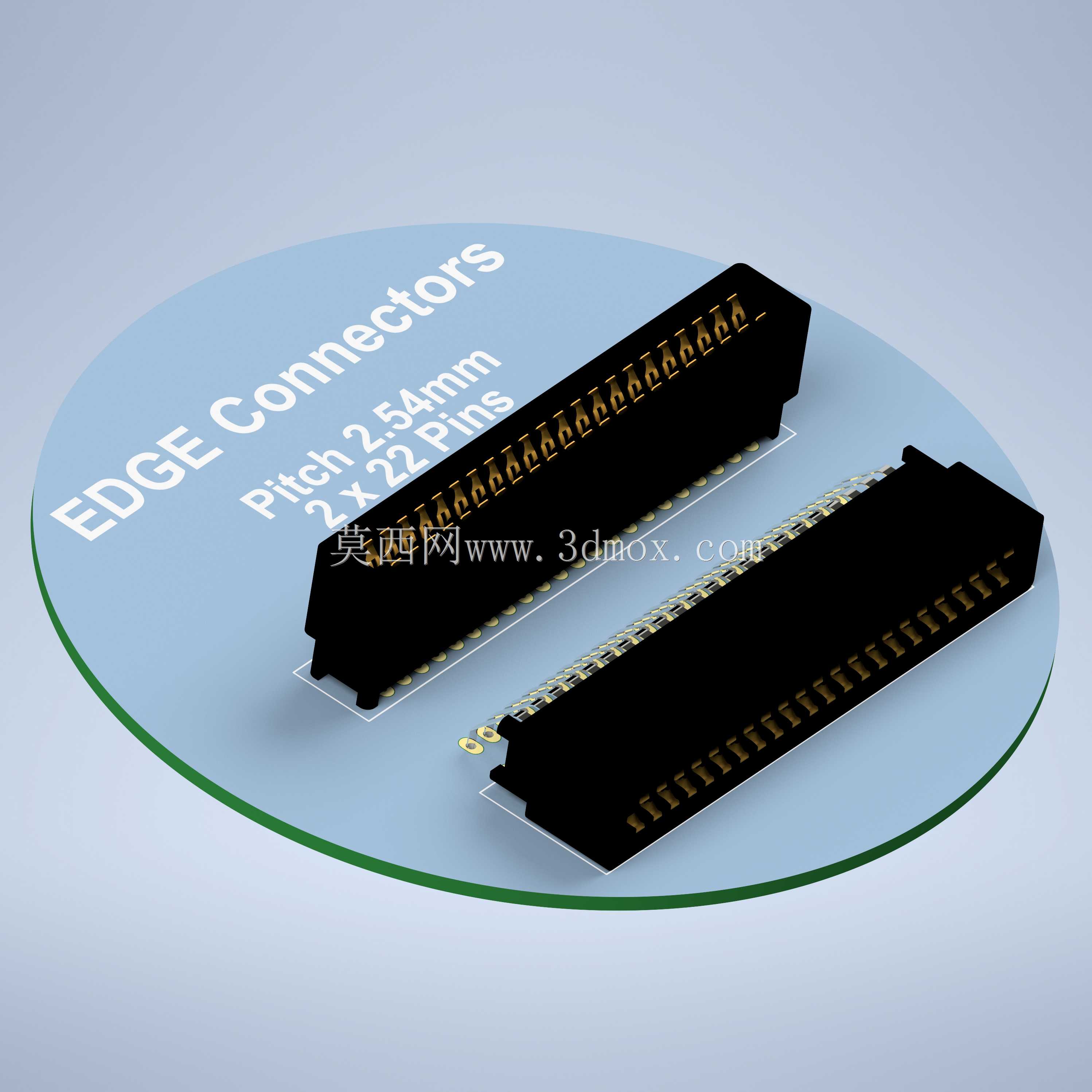

44针2.54mm间距双排边缘扩展连接器

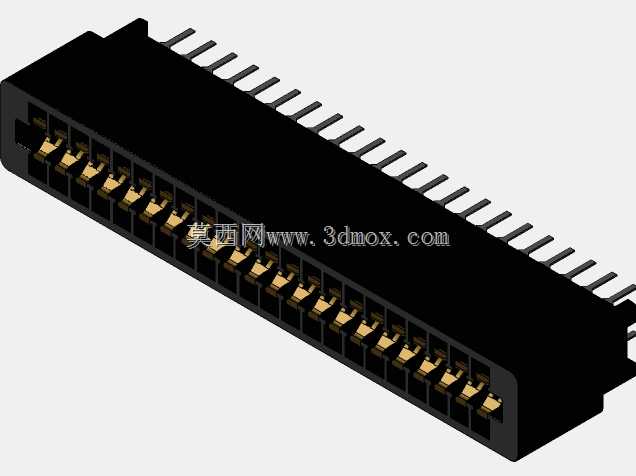

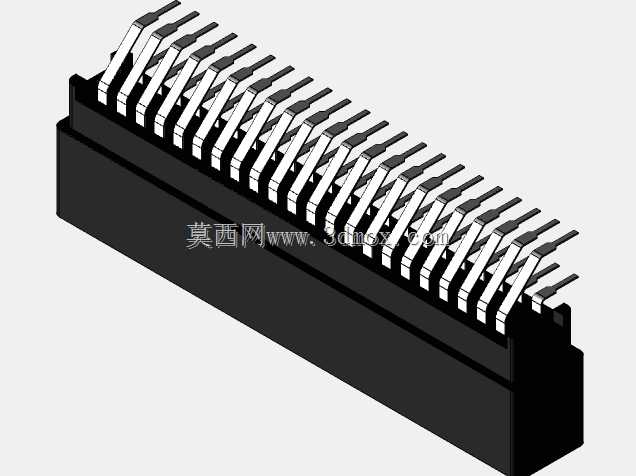

这类双排44针边缘连接器，核心应用场景覆盖老式复古计算设备的功能扩展、工业控制板卡的外接模块对接、实验开发平台的信号传输链路搭建，尤其适配类似Commodore C64这类经典8位计算机的扩展端口使用需求，也可在部分定制化嵌入式设备中作为板间互联的接插部件使用。从实际功能来看，它主要承担电路板与外接功能模块之间的电信号传输、电源通路连接作用，2排各22针的针脚布局刚好对应44路独立信号或供电通路，能够满足并行数据传输、多通道控制信号传递的连接需求，2.54mm的标准螺距也就是行业通用的0.1英寸间距，适配市面上绝大多数通用PCB板的孔位设计规范，不管是直插安装还是直角弯折安装的版本，都能匹配不同设备内部的安装空间走向，避免走线干涉。在设计思路上，这类连接器首先要保证针脚的对位精度，每一个插针的位置公差控制在极小范围内，确保和PCB板边缘的金手指接触时能够完全贴合，不会出现针脚偏移导致的接触不良、信号串扰问题；外壳采用绝缘耐高温的工程塑料材质，既能够固定内部插针的相对位置，也能在焊接、使用过程中隔绝相邻针脚之间的短路风险，插针本身采用导电性能优异的铜合金材质，表面做镀锡或镀金处理，降低接触电阻，提升反复插拔的耐磨性能，延长使用寿命。从安装边界来看，直型版本的连接器整体高度较低，适合板对板平行对接的安装场景，直角版本的插针弯折角度为标准90度，适合外接模块垂直于主板安装的场景，安装时需要注意在PCB板上预留对应的焊盘位置，连接器本体的宽度、长度尺寸完全匹配44针2.54mm间距的标准规格，不需要额外定制开孔，焊接时可以采用波峰焊或手工焊接的方式，固定后能够承受一定程度的插拔力，不会出现针脚松动、外壳脱落的问题。在实际选型使用时，需要根据设备内部的走线空间选择直型或直角版本，确认对接的金手指厚度匹配连接器的插槽间隙，保证插合后接触压力处于合理区间，既不会因为压力过大导致插拔困难，也不会因为压力过小导致接触电阻过大、信号传输不稳定。这类连接器的针脚定义可以根据实际使用需求自定义分配，不管是传输地址信号、数据信号还是控制信号、电源供电，都能通过对应的针脚通路完成，在复古电子设备维修、定制化工控板开发、教学实验平台搭建等场景中都有很高的实用价值，建模时严格按照实际尺寸还原每一个插针的位置、外壳的卡扣结构、安装定位柱的细节，能够直接用于PCB板的布局干涉检查、设备整机的装配模拟，提前预判安装过程中可能出现的空间冲突问题。
