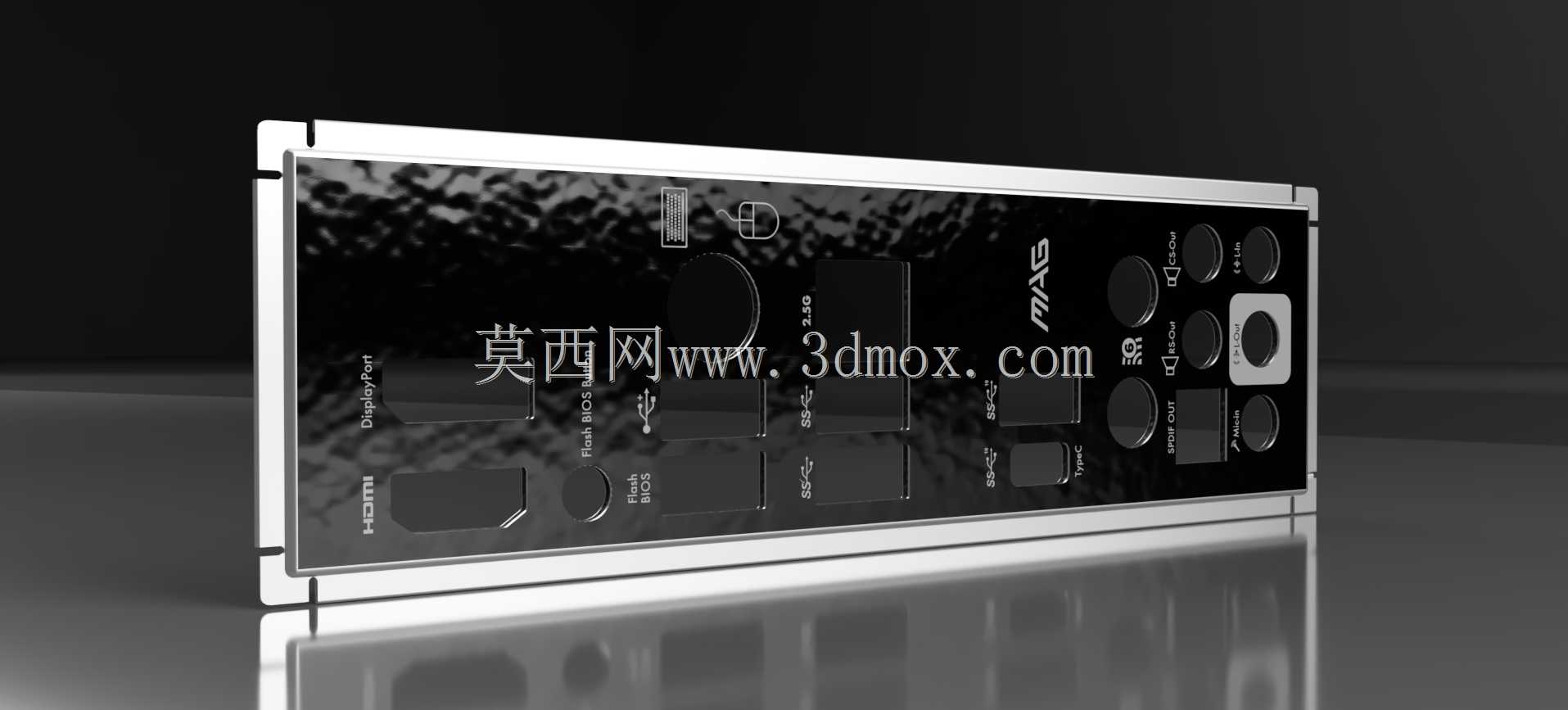

微星B550M迫击炮主板WiFi版IO挡片结构

电脑主板配套IO挡片是机箱装机环节中极易被忽略但直接影响整机防护与使用体验的五金结构件，这款对应微星B550M迫击炮WiFi版主板的IO屏蔽件，在结构设计上完全匹配主板后置接口的排布逻辑，安装时可直接卡入机箱后置的标准IO开孔位，边缘做了微卷边处理，既可以避免装机时划伤手部，也能填充挡片与机箱开孔之间的缝隙，减少机箱内部的电磁辐射外泄，同时阻挡外界灰尘顺着接口缝隙进入机箱内部堆积在主板元件上。从实际装机的应用场景来看，这类IO挡片的安装边界完全遵循ATX机箱后置IO区域的通用尺寸规范，不需要对机箱做额外的裁切改造，挡片上对应每个接口的开孔位置都做了精准的对位校准，HDMI接口、USB接口、音频接口、网络接口、WiFi天线接口的开孔轮廓与主板后置接口的外轮廓完全契合，不会出现接口被遮挡、插头无法完全插入的问题。设计过程中针对挡片表面的标识压印做了细节处理，将对应接口的功能标识通过浅压印的方式做在挡片表面，既不会因为印刷标识长期使用磨损脱落，也能让用户在插接外设时快速识别对应接口，避免插错接口导致的设备识别异常。挡片的基材选用常规的冷轧薄钢板，表面做黑色哑光喷涂处理，和主板后置接口区域的黑色PCB色调保持一致，装机后视觉整体性更强，挡片内侧带有一圈细小的弹性接触弹片，安装到位后弹片会和主板IO区域的金属接地层紧密贴合，形成连续的电磁屏蔽通路，有效降低主板高频工作时对外设的电磁干扰，尤其是对于WiFi模块这类对电磁干扰敏感的无线通讯部件，连续的屏蔽结构可以明显提升无线信号的稳定性，减少周边电子设备带来的信号杂波影响。在结构建模过程中，需要严格核对主板后置每个接口的凸台高度、接口间距，确保挡片安装后不会和接口外围的元件产生结构干涉，挡片的折弯角度控制在90度直角公差范围内，保证卡入机箱后不会出现凸起、凹陷的装配问题，每个接口开孔的边缘都做了去毛刺处理，避免插拔外设时刮伤线材外皮或是接口外壳。
