PCB与CPU用方形铝制散热结构件

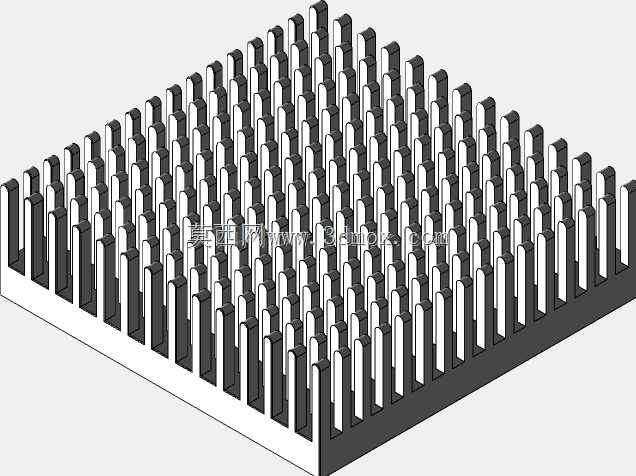

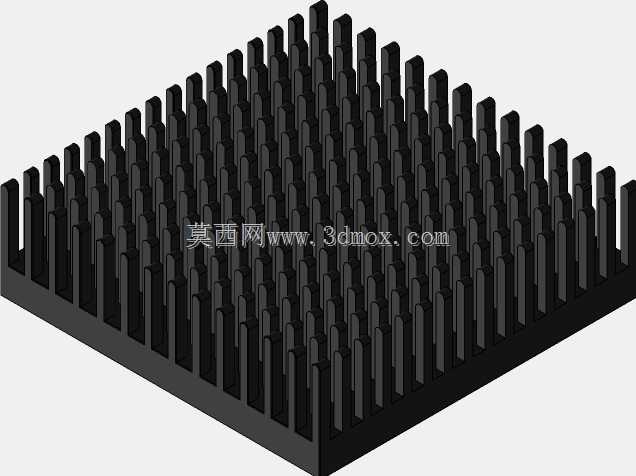

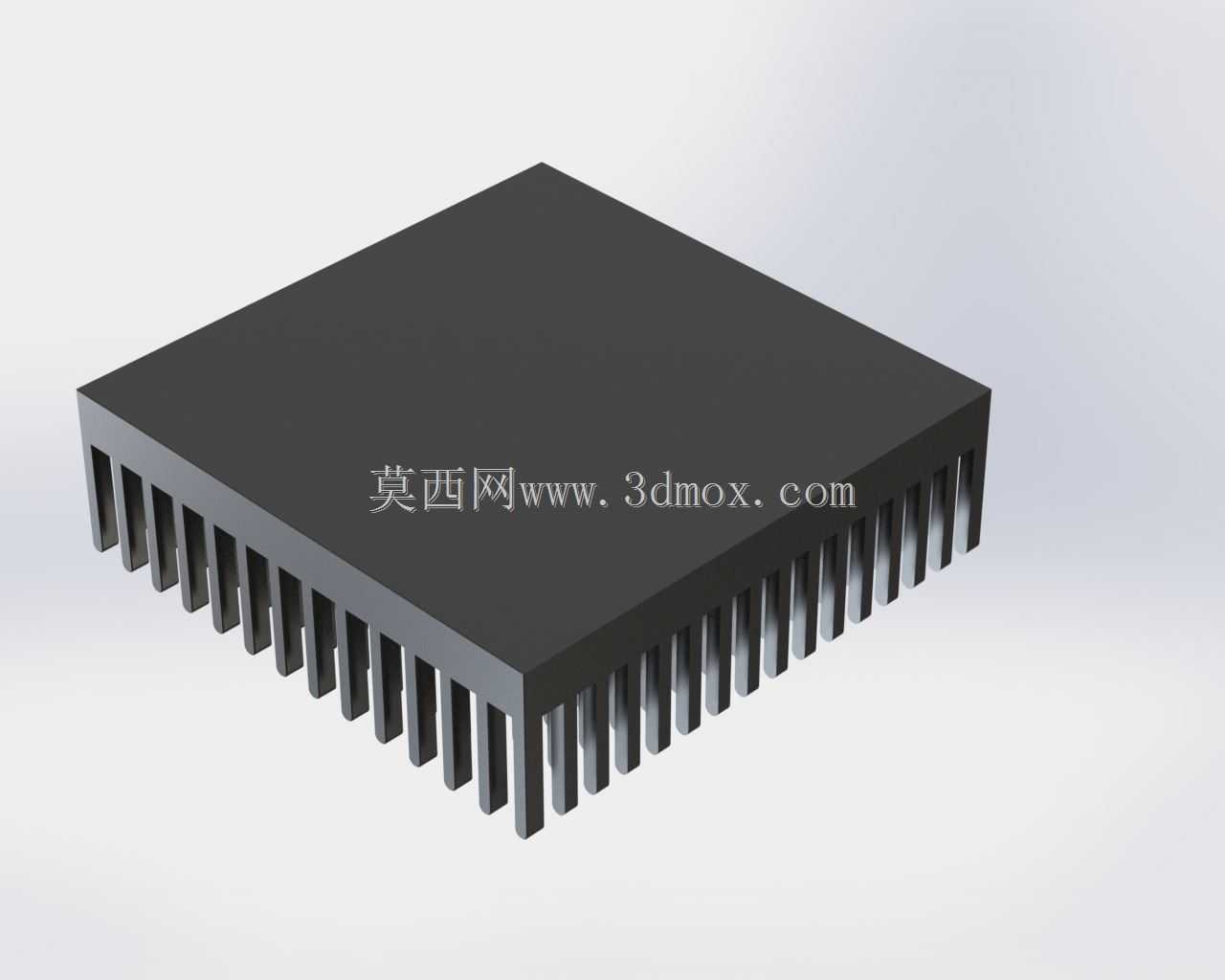

在嵌入式硬件、工业控制板卡以及消费级PC主板的热设计环节，这类方形剖面的散热结构是最常用的被动散热方案之一，不需要额外搭配风扇就能满足中低功耗芯片的散热需求，尤其适合对噪音控制有要求的工控场景、密闭式设备舱内的芯片散热，避免主动散热带来的积灰、风扇寿命短板问题。这款散热件的外形尺寸控制在53.4x53.4x16.4毫米，安装边界完全适配常规BGA封装的CPU、FPGA以及PCB板载的大功率电源管理芯片，底座平面度经过设计校核，能够和芯片表面的导热介质充分贴合，减少接触热阻，避免因贴合缝隙导致的热量堆积。从设计思路来看，整体采用一体成型的铝挤工艺结构，底座为实心平整方块，保证热量能够快速从芯片接触面传导到整个散热基体，侧面垂直排布的等间距鳍片是核心散热结构，鳍片厚度和间距经过热仿真优化，既保证足够的散热面积，又不会因为鳍片过密导致自然对流受阻，在自然通风的工况下，空气能够顺着鳍片间隙形成顺畅的热流通道，把芯片工作产生的热量持续带到周边环境中。实际选型使用时，不需要额外做复杂的结构修改，底座预留的安装点位可以直接匹配PCB板上的固定孔位，通过卡扣或者导热胶、压条就能完成固定，不会占用板卡周边过多的布局空间，16.4毫米的整体高度也适配绝大多数紧凑型设备的内部空间余量，不会和周边的电容、接插件产生结构干涉。不同于带热管的高端散热结构，这类一体铝挤散热件的结构可靠性更高，没有多余的连接部件，长期在高低温循环的工况下也不会出现结构松动、导热介质失效的问题，在工业级板卡的长期运行场景中，能够稳定维持芯片的工作温度在额定范围内，避免芯片因为过热出现降频、寿命缩短甚至烧毁的问题。建模过程中对鳍片的拔模角度、底座的倒角都做了符合加工工艺的处理，不会出现无法开模生产的锐角、负角结构，每一片鳍片的壁厚均匀，既保证结构强度，不会因为轻微磕碰出现鳍片变形，也控制了整体的零件重量，不会对PCB板造成额外的负重压力，适配板卡的振动工况要求。
