英伟达RTX3080游戏显卡结构设计

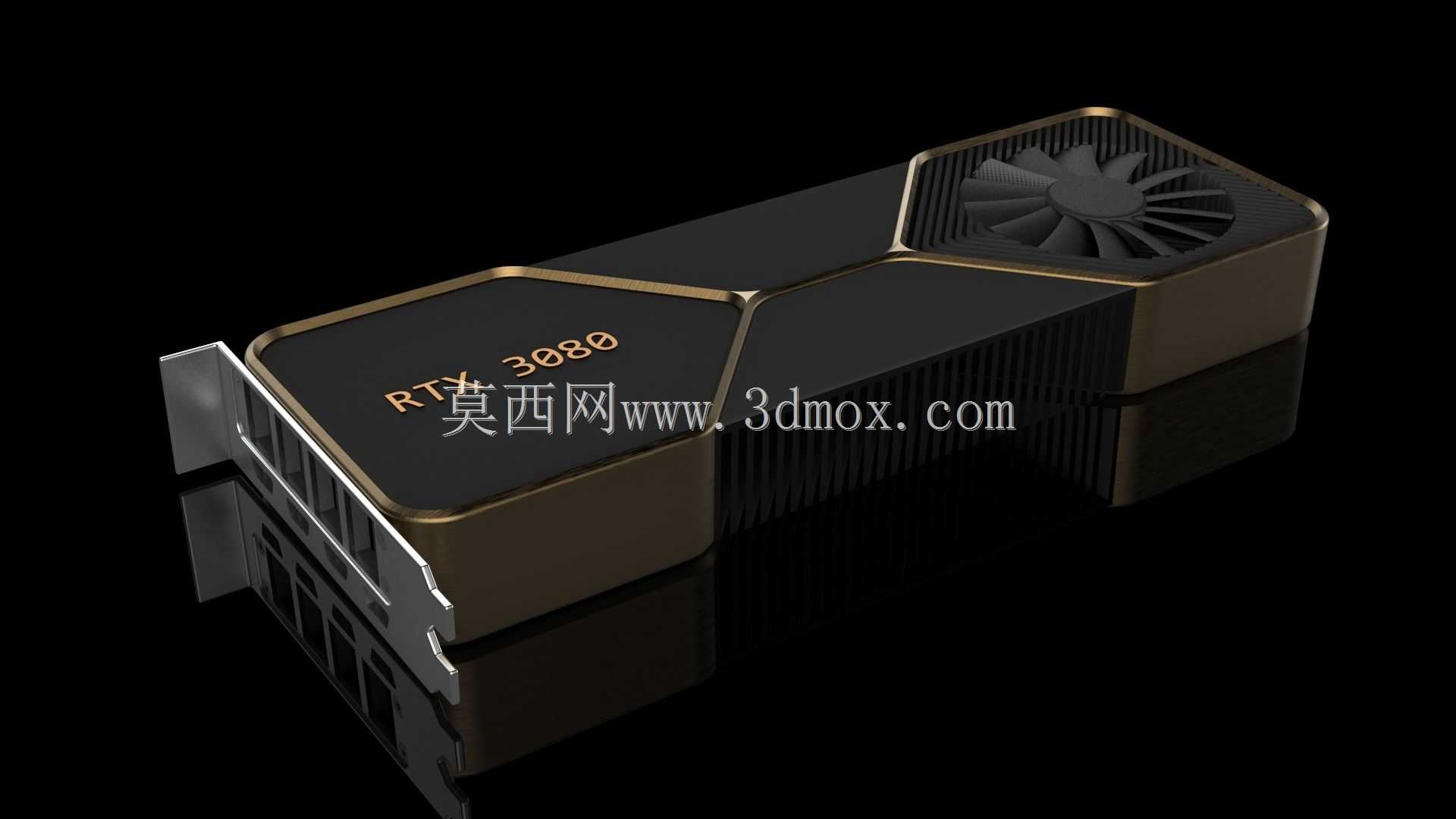

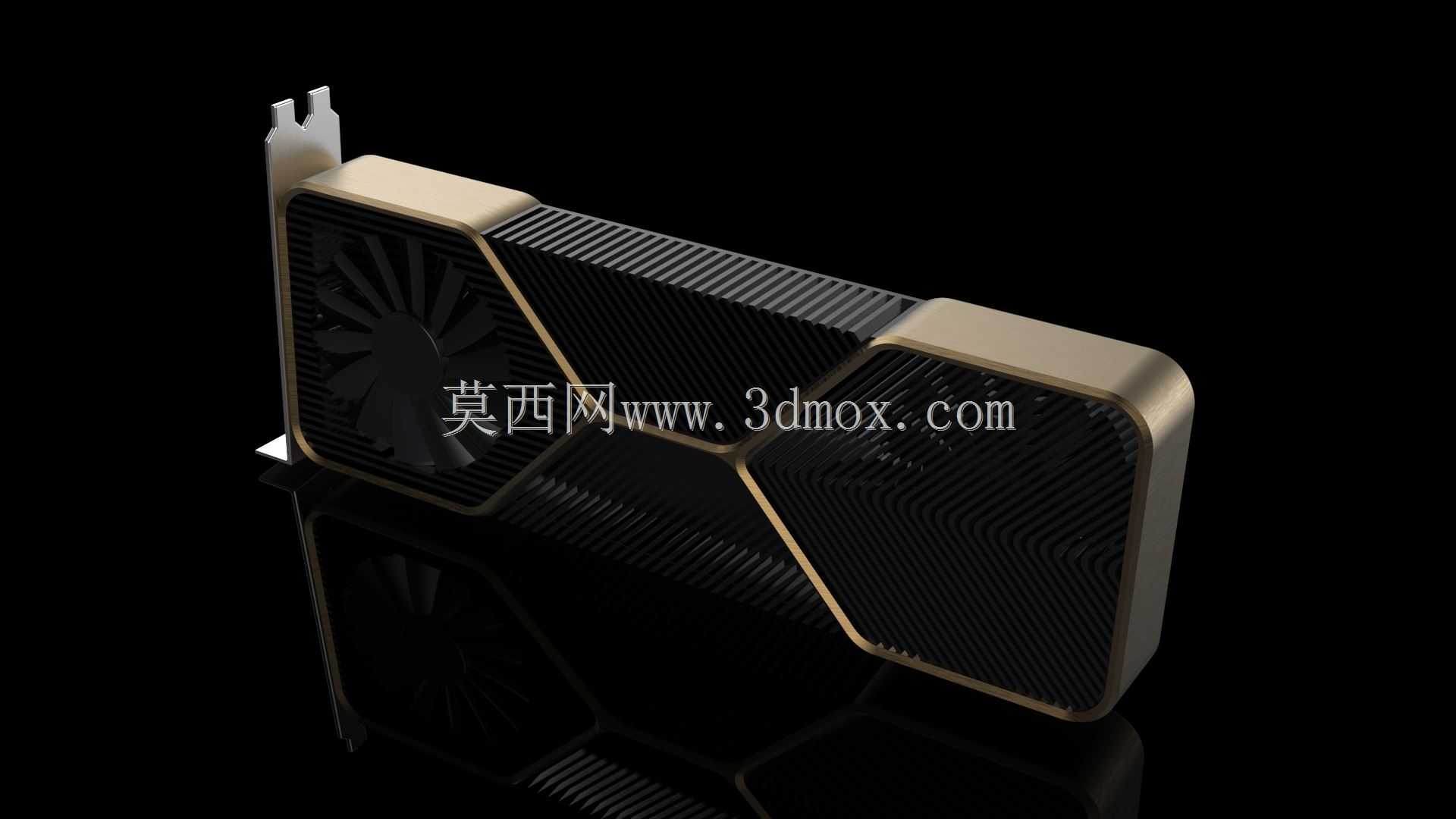

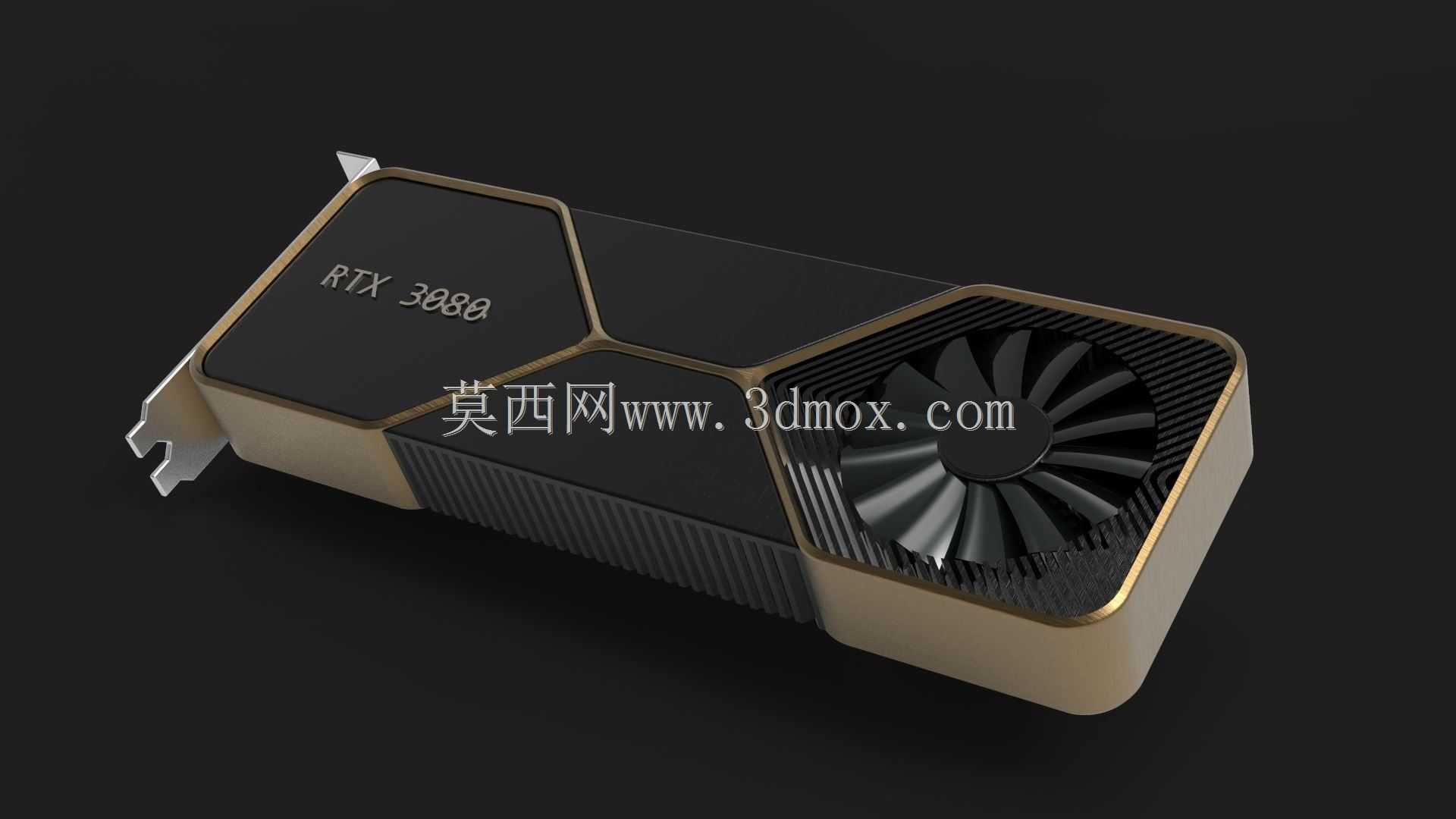

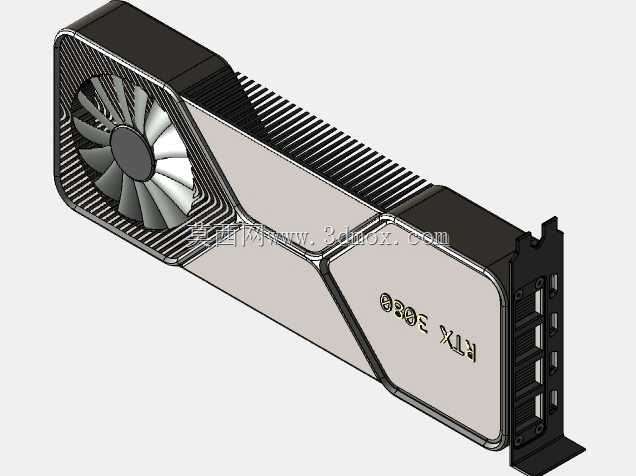

本次呈现的显卡结构设计，针对桌面级高性能图形计算场景打造，可覆盖3A游戏实时渲染、三维建模视口预览、视频剪辑硬件加速、通用并行计算等多类使用需求，是台式工作站、高端游戏主机的核心计算部件。设计过程中优先考量机箱内部的安装适配边界，整体长度控制在标准ATX机箱的显卡安装位兼容范围内，挡板高度严格遵循PCIe扩展槽的通用尺寸规范，厚度采用双槽设计，不会挤占相邻扩展槽的安装空间，金手指位置完全匹配PCIe X16插槽的标准点位，插入主板后可保证接触可靠，不会出现结构干涉。散热模块的设计是整个产品的核心部分，采用轴流风扇搭配大面积散热鳍片的组合结构，风扇扇叶经过曲面优化，可在低转速下实现更高的风压，将气流直接导向鳍片区域，鳍片采用穿fin工艺与热管结合，热管直接接触GPU核心表面，可快速将核心工作产生的热量传导至整个鳍片阵列，配合风道设计实现高效热交换。外壳部分采用棱角分明的几何切面造型，黑金配色的外观兼顾质感与散热开孔需求，外壳上的通风开口位置完全对应内部风道走向，不会阻挡气流进出，同时外壳的卡扣结构与内部散热骨架精准配合，装配后无松动异响。PCB板的布局围绕核心供电、显存颗粒、外接供电接口的位置展开，供电模块布置在核心侧方，搭配独立的散热装甲，可保证高负载下供电元件的温度处于合理区间，显存颗粒环绕GPU核心布置，缩短信号传输路径，减少信号损耗，外接供电接口设置在显卡尾部，方便用户走背线时整理线材，不会与机箱内部其他部件产生干涉。接口挡板处配备多类视频输出接口，可同时连接多台显示设备，满足多屏输出的使用需求，挡板上的通风开孔可辅助排出机箱内部的冗余热量，形成完整的散热循环。整个结构设计在保证散热性能的前提下，尽可能控制整体重量，避免长期使用后对主板PCIe插槽产生过大的拉扯应力，同时各个部件的装配公差控制在合理范围内，方便生产组装与后期维护拆卸。
