多规格普通滚动轴承及带座轴承结构

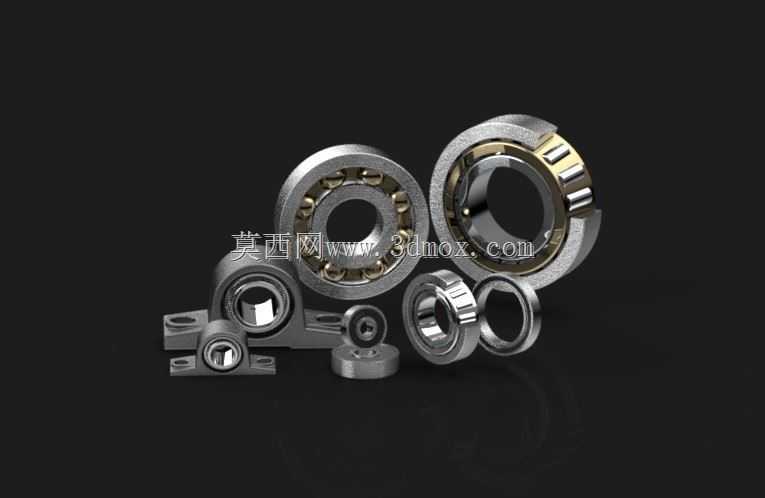

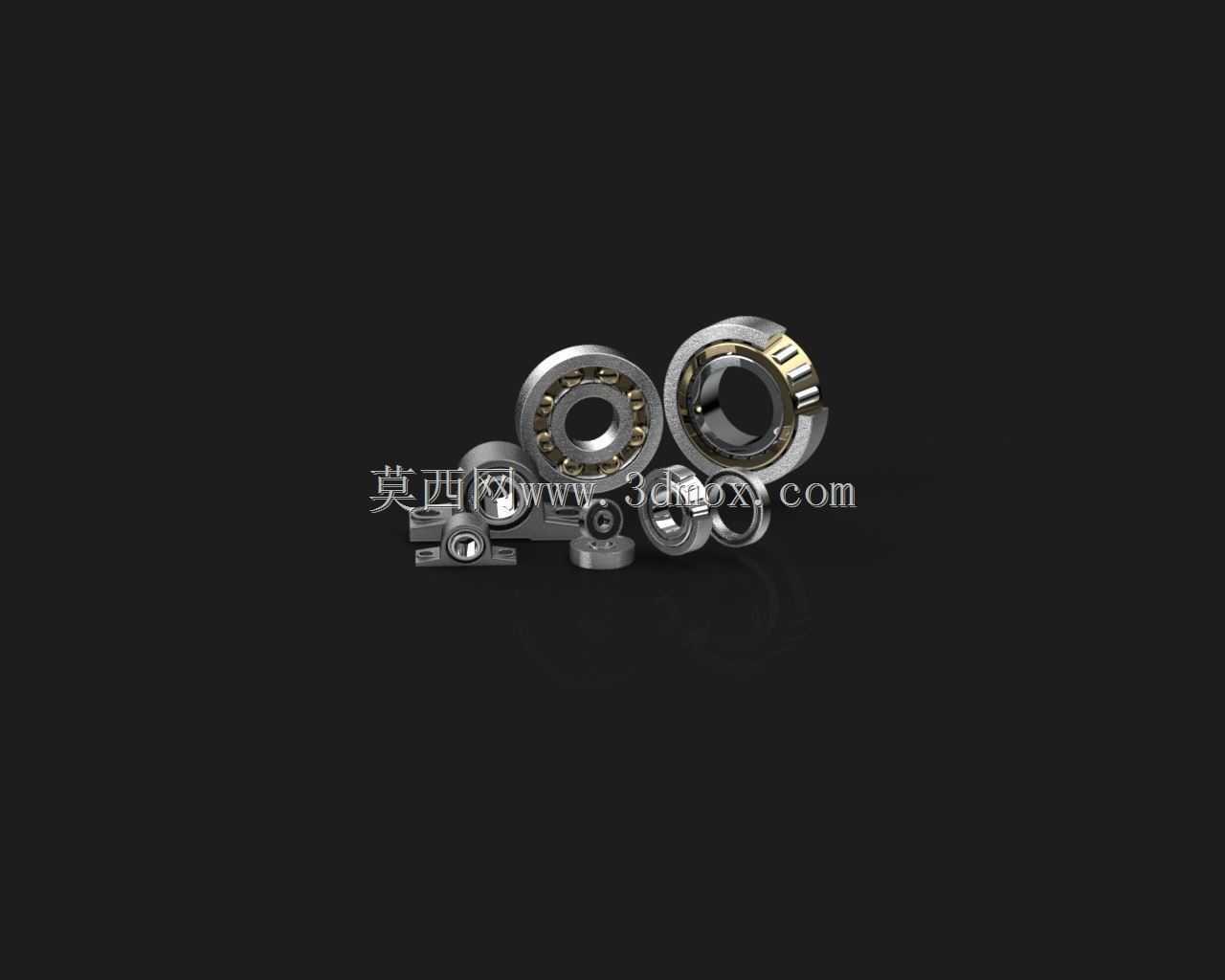

　　做传动结构设计快十二年，经手的旋转支撑类结构里，轴承是绕不开的基础元件，这套模型覆盖了日常设备里最常用的几类普通轴承构型，从无座的深沟球、圆柱滚子轴承，到立式带座外球面轴承，甚至小规格微型轴承都做了完整的结构还原，刚好能对应多数通用设备的旋转支撑选型参考。

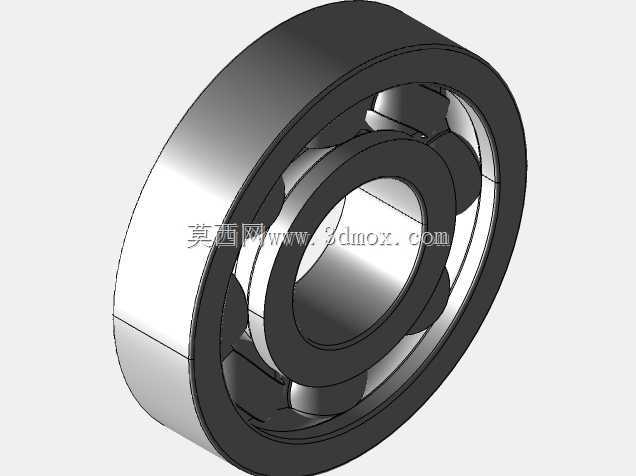

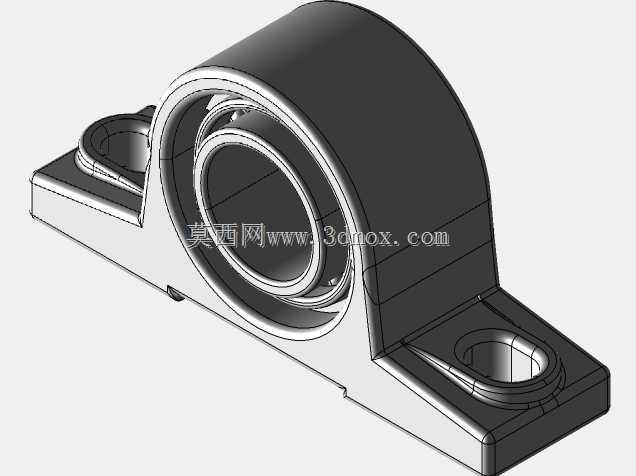

　　先讲实际应用场景，这类普通轴承几乎渗透在所有带旋转副的设备里：生产线的输送辊筒两端，用的是带立式座的外球面轴承，不用额外加工复杂的安装基准座，直接把轴承座用螺栓锁在设备机架的安装面上就行，对安装面的形位公差容忍度比无座轴承高很多，适合输送线这类长跨度、多支撑点的结构，能补偿一定的安装同轴度误差。普通深沟球轴承用的场景更杂，小型电机的输出端、减速机的中间轴支撑、手动工装的旋转轴、甚至民用设备里的健身器材转轴，都靠这类轴承承受径向载荷，部分能承受不大的轴向载荷，转速适配范围也宽，从每分钟几十转的低速工装到每分钟几千转的小型电机都能适配。圆柱滚子轴承的径向承载能力比同尺寸深沟球轴承高不少，多用在重载的旋转部位，比如破碎机的转子支撑、大型输送机的主滚筒轴端，能承受持续的径向冲击载荷。微型轴承则用在小型精密机构里，比如检测设备的探针旋转结构、小型传送带的从动辊、办公设备的走纸辊，尺寸小，转动阻力低。

　　从功能特性来说，不同构型的轴承适配的工况边界差异很明确：带座外球面轴承的自带密封结构，能阻挡车间里的粉尘、切削液溅入轴承内部，不用额外设计密封端盖，维护的时候直接更换整组轴承带座就行，拆装效率高，适合设备运维条件一般的生产车间。无座的深沟球轴承需要配合轴承室、轴肩做定位，安装的时候要控制内圈和轴的过盈量、外圈和轴承室的配合公差，过盈太大会导致轴承游隙变小，运转发热卡滞，过盈太小会出现内圈跑圈、外圈打滑的问题，磨损轴和轴承室。推力类的轴承（模型里的平面轴承）主要承受轴向载荷，多用在有轴向力的部位，比如压力机的丝杠支撑端、阀门的阀杆旋转部位，不能单独承受径向载荷，通常要和径向轴承配合使用。

　　这套模型的设计思路完全贴合实际工业产品的结构逻辑，没有做简化失真处理：滚动体的数量、保持架的结构、轴承内外圈的挡边结构、带座轴承的安装孔位、锁紧套的结构都做了还原，甚至密封件的唇口结构都有体现。做结构设计的时候，可以直接调用这类成熟模型做装配干涉检查，不用从零开始绘制轴承轮廓，能节省不少基础建模的时间，同时能参考不同轴承的安装边界尺寸：比如立式带座轴承的中心高、安装孔的孔距、轴孔的直径公差，无座轴承的内外径尺寸、宽度尺寸，安装时需要预留的轴向定位空间，密封件需要的装配空间，这些尺寸都和实际量产的标准轴承参数一致，不会出现装配时和实际零件尺寸不符的问题。

　　实际选型建模的时候，很多新手容易忽略轴承的安装边界：比如带座轴承的安装螺栓不能太长，否则会顶到轴承外圈的旋转部位；无座轴承装配时，轴肩的高度不能超过轴承内圈的挡边高度，否则拆卸轴承的时候拉马没法勾住内圈，会给后续运维拆换造成麻烦；轴承的游隙选择也要匹配工况，高温工况下要选大游隙轴承，常温高精度工况选普通组游隙就行。另外，不同轴承的润滑方式也有区别，带座轴承多数自带注油嘴，可以定期补充润滑脂，密封型的深沟球轴承是预填润滑脂的，免维护周期更长，适合不方便定期注油的部位。

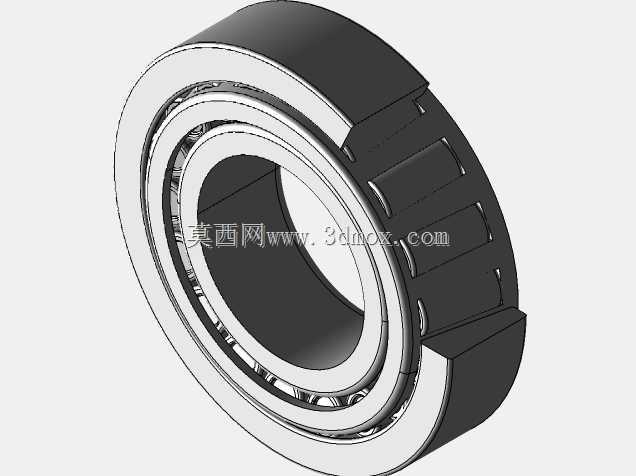

　　从结构细节来看，模型里的圆柱滚子轴承的滚子是线接触，相比深沟球轴承的点接触，承载面积更大，抗冲击能力更强，但对轴的同轴度要求更高，如果轴的挠度太大，会导致滚子局部受力，提前出现点蚀磨损。微型轴承的承载能力弱，不能用在有冲击载荷的部位，安装的时候不能用锤子直接敲击轴承内外圈，要通过专用套筒压装，避免保持架变形导致转动卡滞。平面推力轴承安装时要注意区分紧圈和松圈，紧圈要和旋转轴过盈配合，松圈要和静止的轴承座间隙配合，装反了会导致配合面快速磨损，温度急剧升高。

　　做设备装配的时候，轴承的定位方式也要提前在模型里预留结构：内圈通常用轴肩、轴用弹性挡圈或者锁紧螺母做轴向定位，外圈用轴承室的台肩、孔用弹性挡圈或者端盖压紧，定位结构的尺寸要和轴承的安装尺寸匹配，比如弹性挡圈的槽深、槽的位置要对应轴承的宽度，不能出现挡圈装完压不住轴承，或者压得太紧导致轴承游隙消失的问题。这套模型把这些标准结构都做了准确还原，在做整机装配的时候，可以直接参考这些结构设计对应的轴和轴承室的配合部位，减少设计出错的概率，尤其是在做方案阶段的快速布局时，调用标准件模型能快速搭出传动结构的整体框架，不用反复核对标准件手册的尺寸参数，提升设计效率。
