叉型铰接连接头结构设计

　　这类叉型铰接连接头在工业传动、连杆机构、悬架支撑、工装夹具等场景中应用极广，但凡需要实现两个构件间绕固定轴相对转动、同时传递轴向与径向载荷的连接位置，基本都能见到同结构的零件。从实际使用场景来看，这类零件常作为连杆机构的端部连接件，一端通过上端的同轴通孔与固定销轴配合，实现与机架或主动构件的铰接，下端两个叉臂的通孔则用于连接从动杆件，在运动过程中既要承受往复摆动带来的交变载荷，还要抵消传动过程中产生的侧向分力，对结构强度和铰接间隙的控制要求较高。

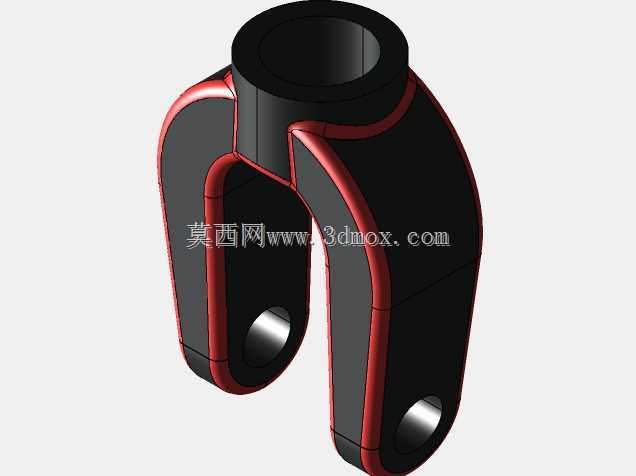

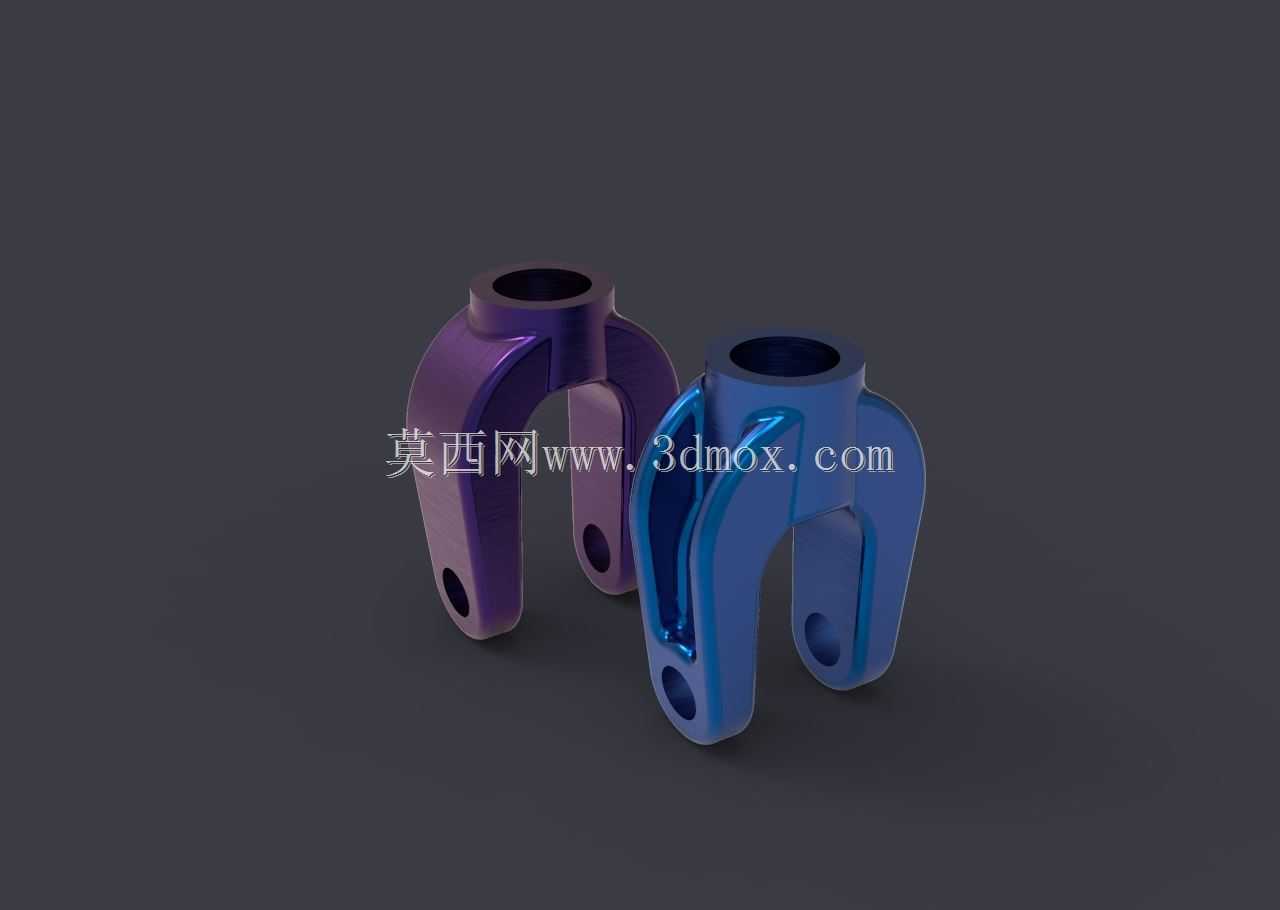

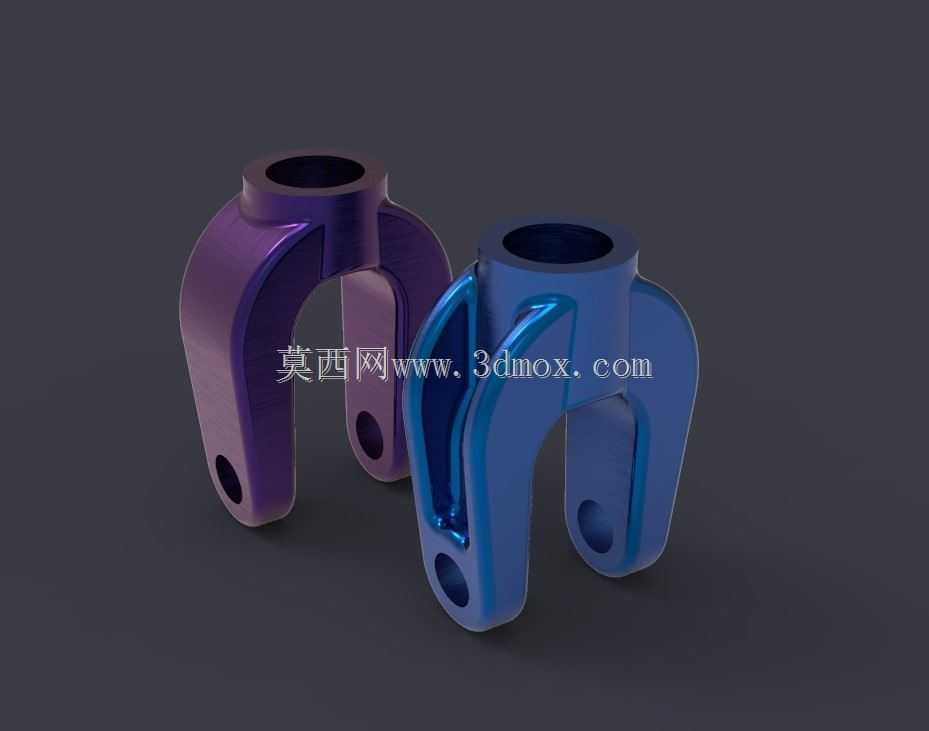

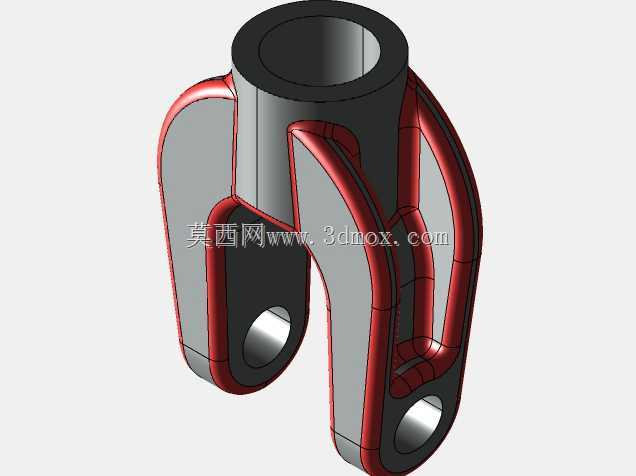

　　从功能特性上看，该零件采用对称叉臂结构设计，上端为一体式筒状铰接座，内部通孔为销轴安装位，孔壁需要做相应的公差配合控制，保证销轴装入后既能灵活转动，又不会出现过大的旷量，避免传动过程中产生冲击异响。两个向下延伸的叉臂平行度有严格要求，叉臂上的同轴通孔需要与上端铰接孔保持垂直的空间位置关系，否则装配后会出现杆件卡滞、受力偏载的问题，长期使用会造成孔位偏磨、销轴变形甚至叉臂断裂的故障。零件整体采用等强度设计思路，在叉臂与上端筒座的连接位置做了圆弧过渡加强，避免应力集中，同时在叉臂外侧设置了加强筋结构，在不额外增加过多零件重量的前提下，提升叉臂的抗弯曲、抗扭转载荷能力，适配高频往复摆动的工况需求。

　　设计这类零件时，首先要根据实际传动的载荷大小确定上端铰接孔的直径，这个尺寸直接决定了配套销轴的直径，也决定了整个零件的承载能力上限，通常销轴的剪切强度、挤压强度需要和零件孔壁的挤压强度做匹配计算，避免出现销轴未损坏但孔位先被压溃的情况。其次要确定两个叉臂的开档间距，这个尺寸需要和配套连接的杆件端部厚度匹配，预留合适的装配间隙，间隙过小会导致装配困难、转动摩擦阻力大，间隙过大则会造成传动过程中横向窜动，影响机构运动精度。叉臂上的安装孔中心到上端铰接孔中心的中心距是核心运动尺寸，这个尺寸的公差会直接影响整个连杆机构的运动行程精度，设计时需要根据机构的运动精度要求给定合理的公差范围，通常普通传动场景下控制在±0.1mm以内即可，高精度传动场景则需要进一步收紧公差。

　　从安装边界来看，零件上端筒状结构的外径尺寸决定了铰接位置的安装空间，设计时需要预留足够的销轴装配空间，保证销轴装入后两端的卡簧或锁紧结构有足够的安装位置，同时要避免零件摆动过程中上端筒座与周边构件发生运动干涉。两个叉臂的外侧宽度尺寸需要小于安装位置的预留槽宽，叉臂的长度则要满足铰接转动时的摆角范围，当连接的杆件摆到最大角度时，叉臂端部不能与相邻构件发生碰撞。零件的壁厚设计需要结合选用的材料做强度校核，若采用45号钢调质处理，叉臂的壁厚通常取孔径的0.25-0.4倍即可满足常规载荷需求，若采用铝合金材料则需要适当增加壁厚，弥补材料强度的不足。

　　在实际建模过程中，这类零件的建模逻辑通常先绘制上端筒座的旋转特征，再拉伸生成两个对称叉臂，之后对连接位置做倒圆角处理，最后添加加强筋结构和安装孔特征。建模时需要特别注意各个孔位的同轴度、对称度几何公差的标注，在工程图中明确标注叉臂平行度、孔位垂直度等形位公差要求，给后续加工提供明确的精度依据。对于需要做轻量化设计的场景，可以在叉臂非受力区域做减重槽设计，但减重槽不能破坏零件的受力传力路径，不能在应力集中的过渡位置开槽，避免降低零件的整体结构强度。这类零件在实际投产前通常需要做有限元受力分析，模拟最大载荷工况下的应力分布情况，对应力过大的位置做加厚处理，对应力富余的位置适当减薄，实现强度与重量的最优平衡。
