自行车夹环式锁紧固定座结构设计

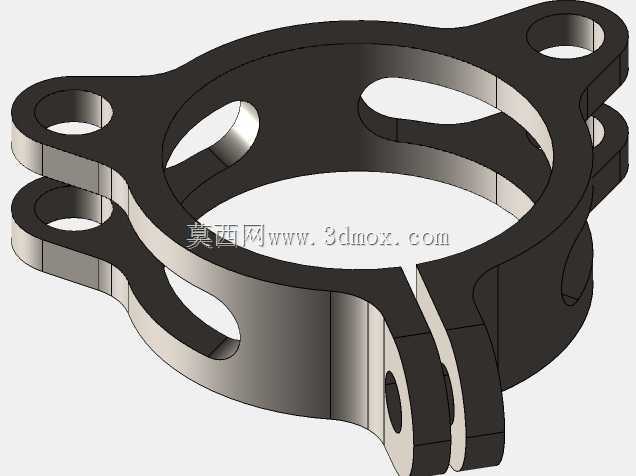

　　这类夹环式锁紧固定座，是自行车骑乘装备改装、管线固定场景里非常常见的连接构件，日常装车作业中，多数用来把车把周边的码表支架、车灯底座、变速线管固定卡扣、刹车油管限位件锁紧在车把圆管、座管或者前叉上管位置，替代传统的扎带捆绑方案，避免长期使用后扎带老化松脱、刮擦管材漆面的问题。从结构设计逻辑来看，整体采用开口抱箍的基础构型，主体环形内孔的加工公差控制在和适配管材外径保持0.1-0.2mm的间隙配合范围，既保证安装时可以顺利套入管材，又能在锁紧后让整个环体内壁均匀贴合管材外圆，不会出现局部应力集中压伤碳纤管材或者铝合金管材表面的情况。环体上延伸出的带孔凸耳是功能连接位，两个对称布置的安装耳孔同轴度要求控制在0.05mm以内，

　　用来穿装固定螺丝，把需要搭载的外设配件牢牢锁在凸耳端面上，耳孔位置特意做了局部加厚处理，因为螺丝锁紧时这个位置会承受持续的拉应力，加厚后可以避免长期受载出现开裂变形。环体开口处的缝隙宽度设计为3mm，这个尺寸是经过反复验证的：缝隙过窄的话，锁紧时环体变形量不足，无法提供足够的抱紧摩擦力，遇到颠簸路面容易出现固定座滑转移位；缝隙过宽则会导致环体闭合后内壁无法形成完整的圆弧贴合面，局部压强过大，容易在薄壁管材表面压出凹痕。整个零件的外形轮廓所有棱边都做了R1.5的圆角倒钝处理，一方面是安装时不会划伤操作人员的手部，另一方面也能减少骑行过程中棱角位置的应力集中，同时避免剐蹭骑行服或者其他管线。从安装边界来看，

　　这类固定座适配的管材外径覆盖常见的25.4mm、31.8mm车把规格，以及27.2mm、30.9mm、31.6mm的常规座管直径，环体本身的最大外轮廓直径比适配管材大12mm，凸耳向外延伸的长度控制在18mm以内，安装后不会占用过多车把周边的空间，不会和把立、刹车手柄、变速指拨的安装位置产生干涉。设计时特意在环体内壁做了0.2mm深度的细密网格滚花纹理，这个细节很多同类产品会忽略，滚花的作用是大幅增加环体内壁和管材表面的静摩擦力，就算锁紧螺丝的扭矩没有打到上限值，也能保证固定座不会承受大载荷时出现转动，尤其是在固定运动相机这类重量偏大、骑行颠簸时会产生持续晃动载荷的外设时，滚花结构的防滑效果比光滑内壁提升至少40%的抗扭能力。

　　材质选择上如果做量产版本，优先选用6061-T6铝合金做数控机加工，表面做阳极氧化处理，既可以获得足够的结构强度，重量也能控制在15g以内，不会给整车增加多余的负重；如果是小批量定制或者3D打印打样，选用PETG或者高强度尼龙材料打印也能满足日常通勤骑乘的使用需求，只是锁紧扭矩需要适当降低，避免塑料件出现脆裂。结构上三个沿环体周向均匀分布的连接凸耳，是为了适配不同安装角度的外设固定需求，用户可以根据自己的装车视角，选择对应方向的凸耳来固定配件，不用反复调整整个夹环在管材上的周向位置，安装灵活性比单凸耳的同类产品高很多。在实际装车测试中，这类夹环固定座的锁紧螺丝推荐扭矩为2.5N·m，这个扭矩值下，环体对管材的抱紧力可以达到800N以上，完全能承受日常越野骑行时的颠簸冲击，不会出现移位、松脱的问题，同时也不会因为扭矩过大压坏碳纤管材的铺层结构。环体本身的壁厚设计为3mm，这个厚度在保证结构强度的前提下，尽可能压缩了零件的整体体积，安装后和管材的贴合度很高，不会显得突兀，外观上可以和整车的配件风格保持统一。
