三角星型连接支架结构设计方案

　　这类三角星型支撑连接构件，常见于中小型动力传输、轻量化设备的机架连接节点，也会出现在实验台架、小型传动模组的端部支撑位置，核心作用是在中心轴类部件与外围三个固定点位之间形成稳定的力传导路径，避免单点连接带来的应力集中与形变偏移。从结构受力逻辑来看，三个支臂呈120度均匀分布的设计，是基于平面静力学平衡推导而来，相比两臂支撑结构，它能在同等材料用量下，将中心承载区域的径向受力均匀拆分到三个安装端点，不管是承受轴向的压装载荷，还是周向的小幅扭转力矩，都能让每个支臂分担的载荷保持在相近区间，不会出现某一侧支臂应力过载的问题。

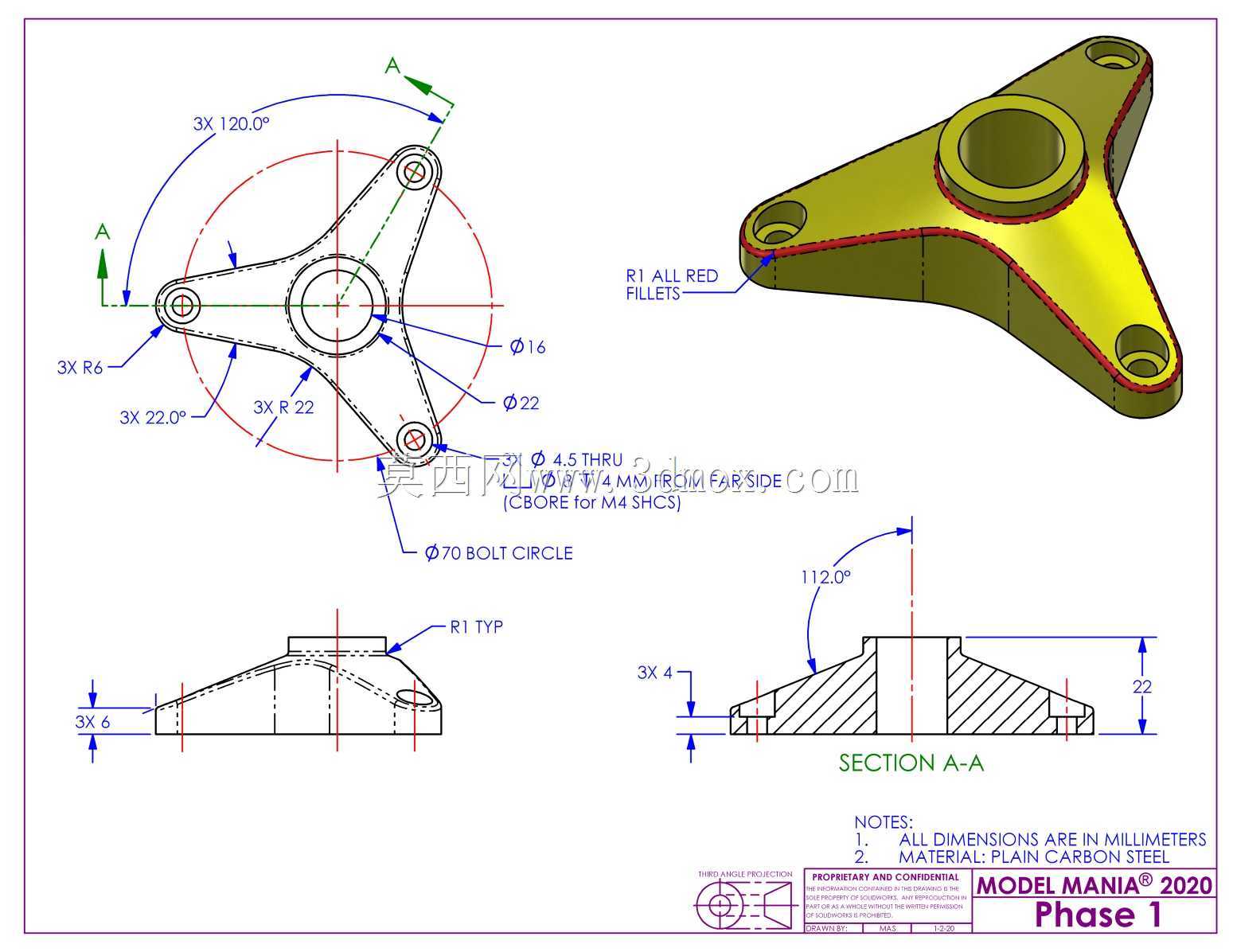

　　设计这类构件的时候，首先要明确中心安装孔的配合公差，中心通孔是用来穿装转轴、定位销或者导杆的，孔壁的粗糙度、圆柱度公差直接决定了配套轴件的运转同轴度，如果是用在有旋转运动的场景，孔位周边还要预留足够的壁厚，避免长期受交变载荷出现孔口扩径、磨损松旷的问题。支臂上的三个安装孔，位置度公差是整个零件的核心管控项，三个孔的中心到主孔中心的距离偏差必须控制在合理范围内，否则现场安装时会出现孔位错位，强行拧紧紧固件的话会给支臂带来额外的装配内应力，设备运行过程中很容易出现支臂断裂的故障。

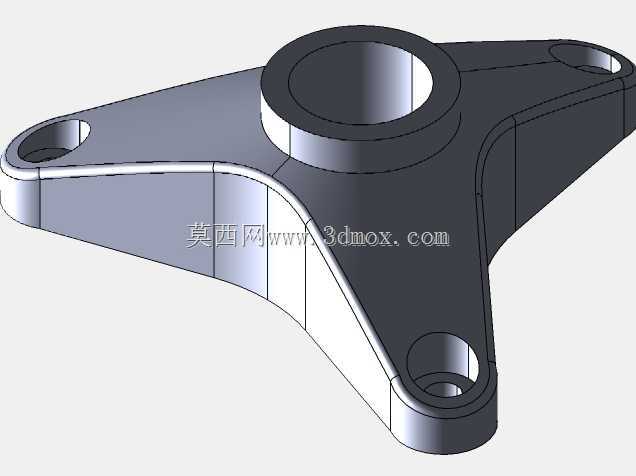

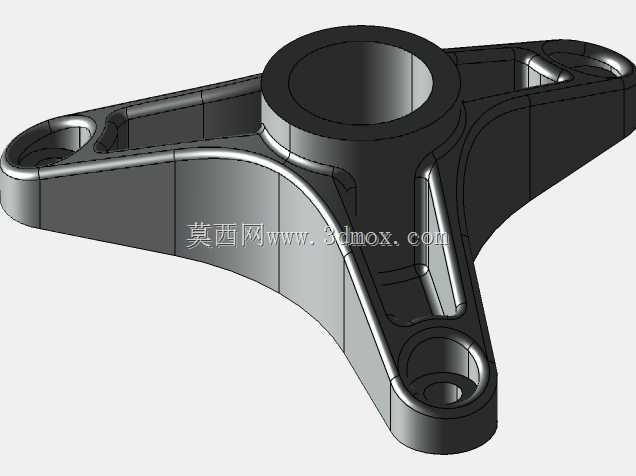

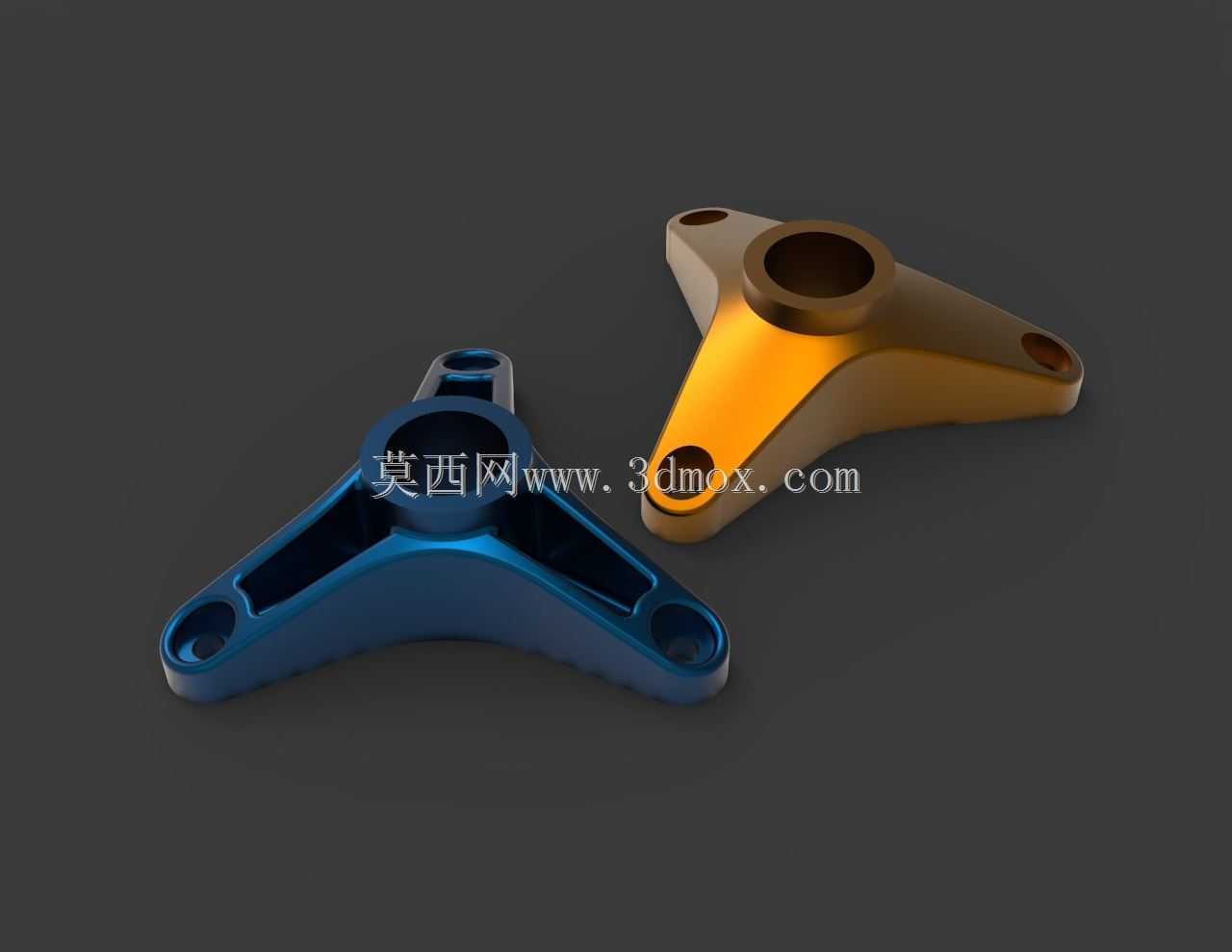

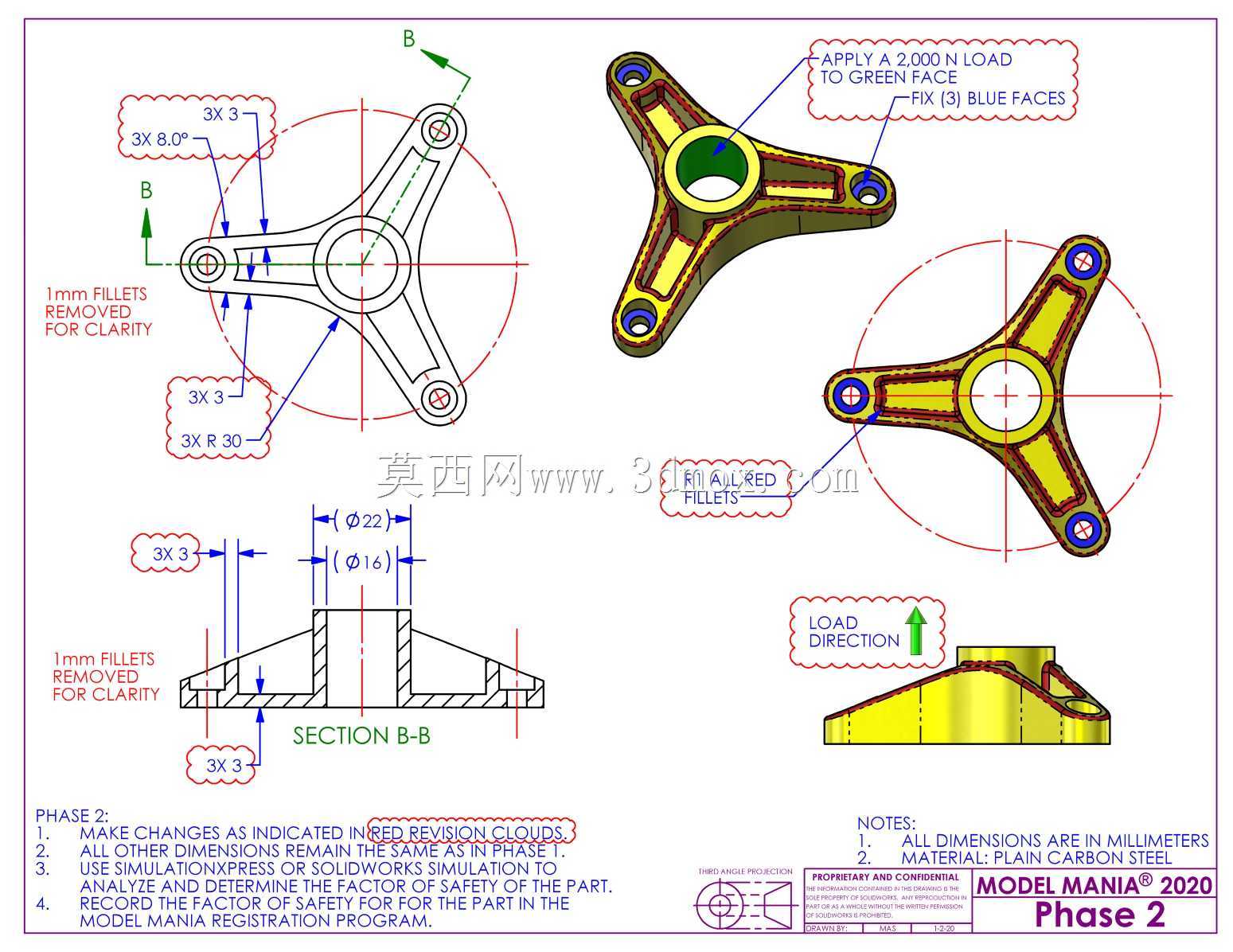

　　从外形结构来看，支臂与中心凸台的过渡位置全部采用大圆角顺滑衔接，没有直角突变结构，这是为了避免应力集中——很多支架类零件的失效，都出现在结构截面突变的直角位置，大圆角过渡能让载荷传递路径更平缓，哪怕是承受冲击载荷，也不会在转角位置出现应力峰值。支臂本身采用了凹槽式减重设计，在支臂非承载的侧面挖去冗余材料，既不会降低支臂的抗弯截面模量，还能有效降低零件整体重量，对于需要控制整体自重的移动设备、机载模组来说，这种减重设计的实用性很强。

　　关于安装边界的考量，设计时要提前核算三个安装孔的沉头深度，确保配套的紧固件拧紧之后，螺栓头不会突出零件表面，避免和周边运动部件发生干涉；中心凸台的高度也要匹配配套轴件的定位台阶高度，凸台过高会导致轴件安装不到位，凸台过短则会让轴件的轴向定位失去支撑，出现轴向窜动。另外支臂的外边缘全部做了倒角处理，一方面是去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，另一方面也能减少零件在搬运、安装过程中因为磕碰产生的边缘缺损。

　　这类零件的实际使用场景里，经常会和橡胶减震垫配合使用，三个安装孔位置加装减震垫之后，能有效阻隔中心轴件运转产生的振动传递到外围机架，降低设备整体的运行噪音；如果是用在有腐蚀环境的户外设备上，表面做阳极氧化或者喷塑处理之后，三个支臂的外露面也能形成均匀的防护层，不会因为结构死角出现防护遗漏。从加工工艺适配性来看，这种对称式结构不管是采用CNC铣削加工，还是开模压铸成型，都有很好的工艺性：对称结构让加工时的装夹定位更方便，不需要复杂的定制工装就能完成全尺寸加工，压铸生产时也能让金属液在模腔内均匀填充，减少气孔、缩松这类铸造缺陷的产生。

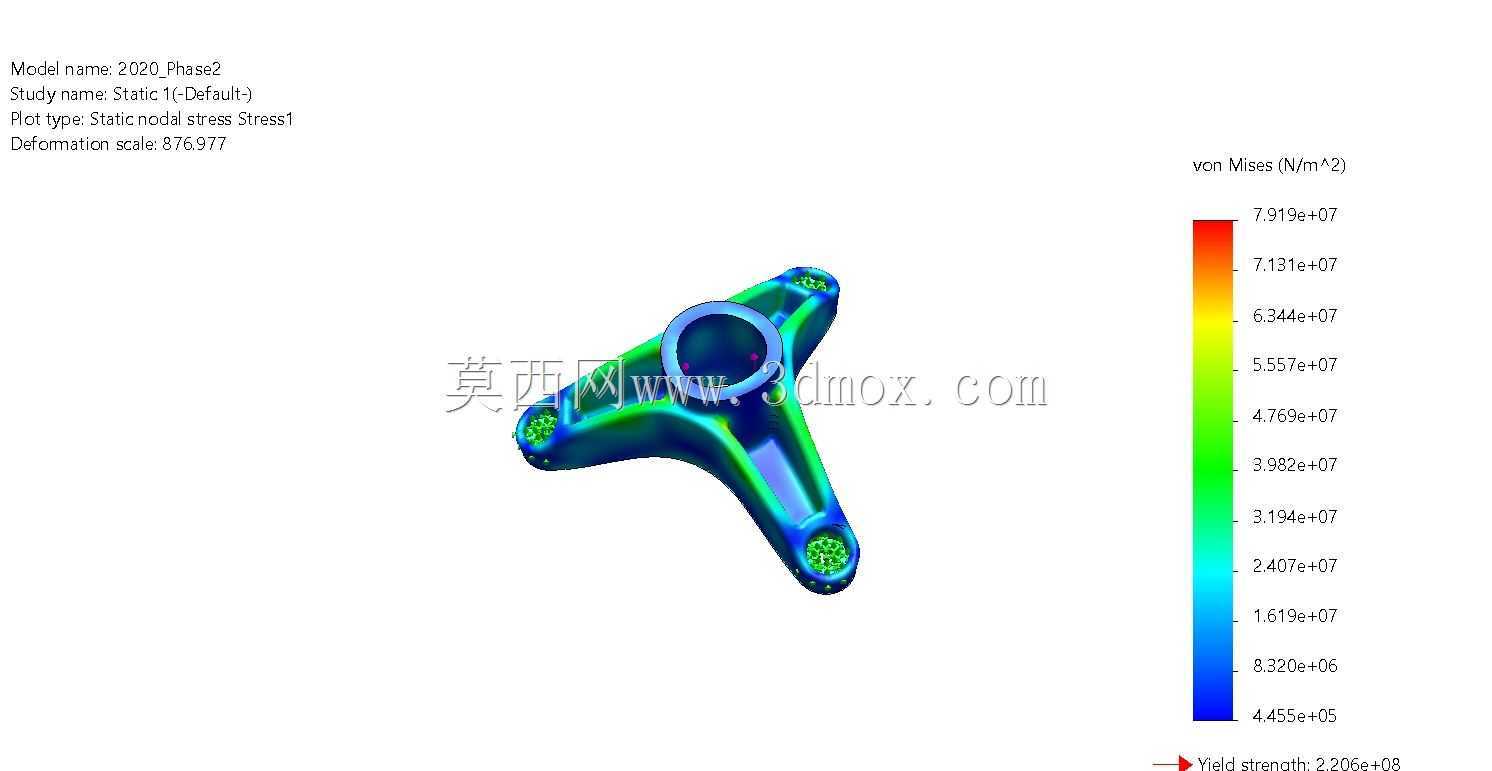

　　在做结构校核的时候，要重点关注支臂靠近中心凸台位置的抗弯强度，这个位置是整个零件受力最大的截面，当中心孔承受垂直于安装面的倾覆力矩时，这个截面的弯曲应力最高，设计时要保证这个位置的截面厚度足够，不能为了过度减重削减这个位置的材料厚度。另外三个支臂的安装端面要保证在同一平面上，平面度公差如果超差，安装之后零件会出现翘曲，中心孔的轴线会和安装面产生垂直度偏差，直接影响配套轴件的运转精度，严重时还会导致轴件出现偏磨，缩短整套传动部件的使用寿命。
