桌面式迷你电脑音箱外观结构设计

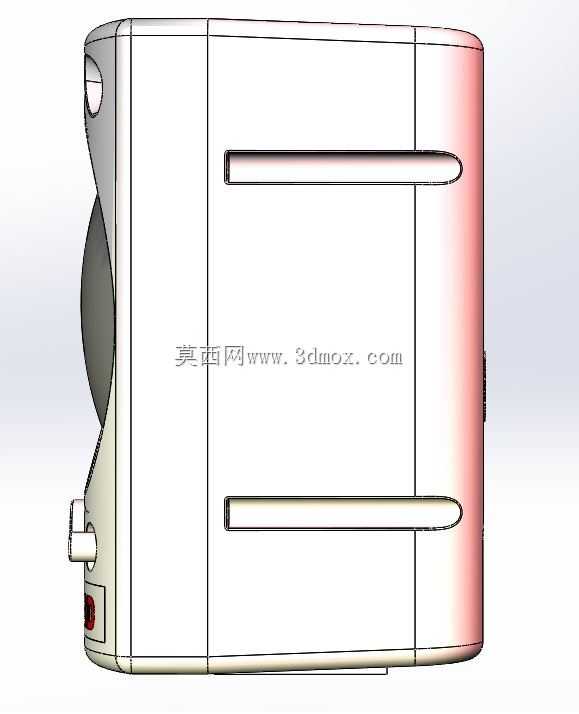

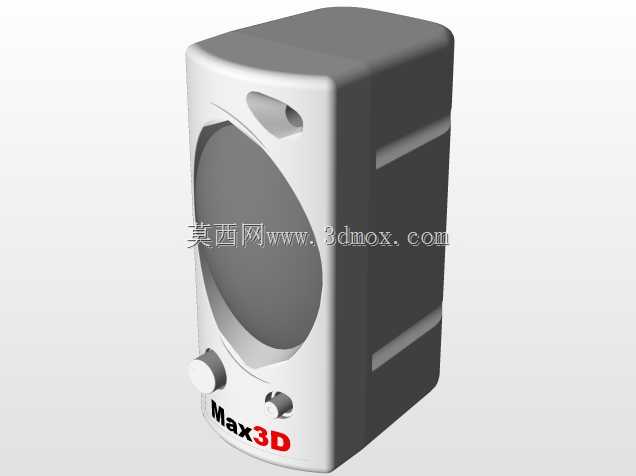

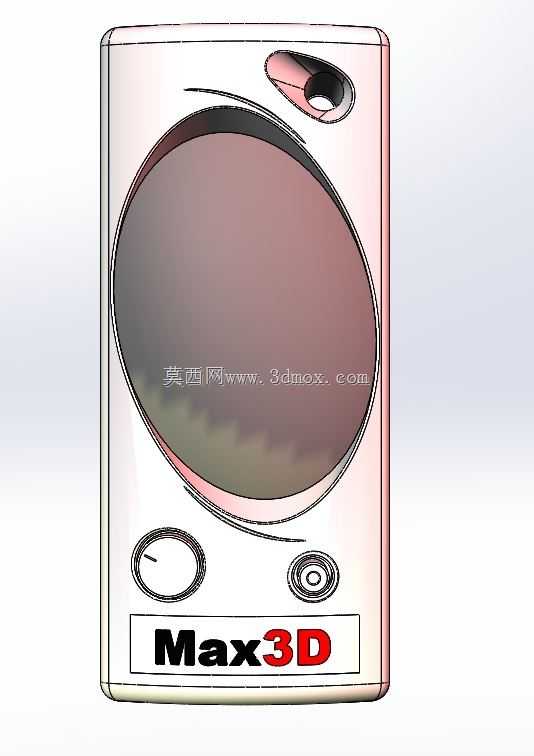

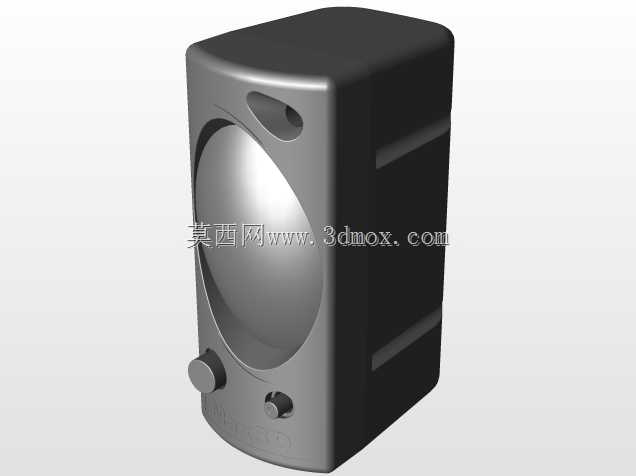

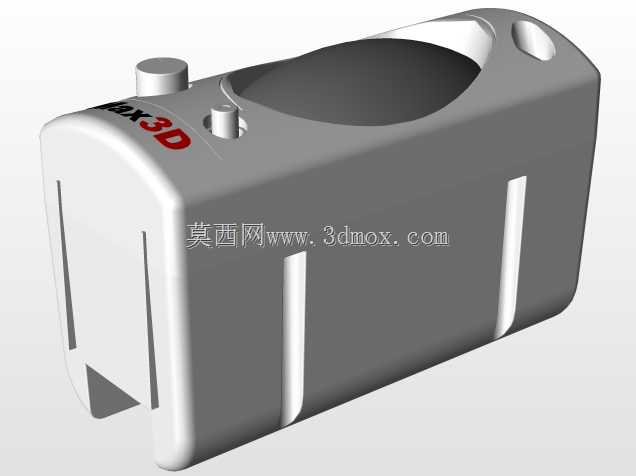

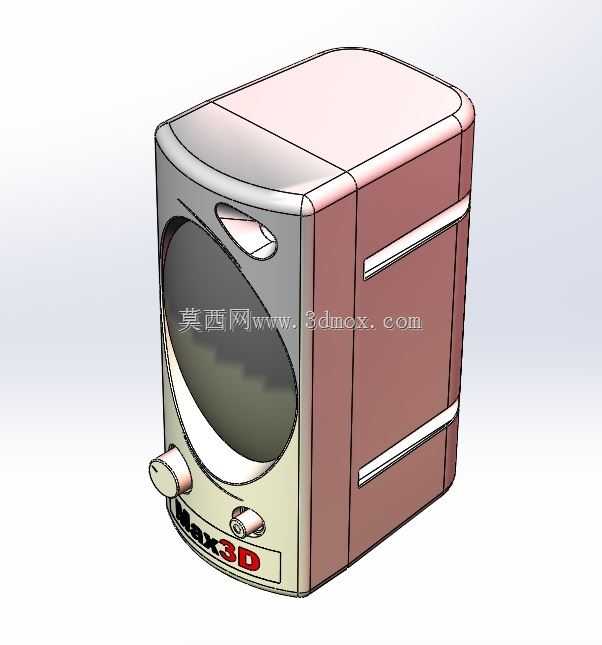

这款桌面迷你音箱的结构设计，首先围绕桌面近场使用场景做了边界约束，整体采用圆角方柱造型，单台占用桌面投影面积不超过常规鼠标垫的八分之一，摆放时不会挤占键盘、鼠标的操作空间，适配多数办公桌面、家用电脑桌的摆放需求，可直接放置于显示器两侧、机箱顶部或者桌面置物架层板上，安装无需额外固定支架，底部预留的防滑胶圈安装位可避免播放时箱体共振移位。从功能实现角度看，正面大尺寸圆形开孔对应全频扬声器单元的安装位，开孔边缘做了向内的翻边结构，既可以强化前面板的结构强度，避免长期使用出现面板形变，也能为扬声器单元提供定位基准，装配时可直接将单元卡入翻边定位，减少打胶或者额外固定件的使用。正面下方设置的两个旋钮结构，分别对应音量调节与高低频增益调节，旋钮的凸起高度控制在8mm以内，避免日常擦拭桌面时被误碰改变参数，旋钮根部做了防尘挡边设计，可减少桌面浮尘进入箱体内部堆积在电位器上，延长调节部件的使用寿命。箱体侧面的两道横向凹槽，一方面是作为外观装饰线条弱化方正箱体的厚重感，另一方面凹槽内部预留了走线空间，若用户需要组建双声道立体声系统，可将连接线嵌入凹槽内，避免线材杂乱垂落影响桌面整洁。箱体顶部采用微弧面过渡设计，相比纯平面结构更不容易堆积灰尘，日常清洁时用干布擦拭即可带走表面浮尘，顶部预留的小型开孔对应倒相管的出气端，倒相管走向沿着箱体侧壁布置，不会占用扬声器单元与内部功放板的安装空间，同时能优化低频段的出声效果，避免小体积箱体容易出现的低频发闷问题。设计过程中优先考虑了装配效率，整个箱体采用前后壳卡扣加少量螺丝的固定方式，卡扣位置沿着壳体边缘均匀分布，合壳时可先通过卡扣实现预固定，再在底部隐藏位置打螺丝锁紧，既保证了壳体接缝的均匀度，也能降低装配工序的复杂度。内部腔体做了简单的隔断设计，将扬声器腔体与功放板安装区域分隔开，避免扬声器工作时的振动传递到电路板上，导致元器件虚接或者电位器接触不良的问题，同时隔断结构也能起到强化箱体整体刚性的作用，减少大音量播放时的箱体谐振杂音。
