单排8Pin直插排针电子接插件结构

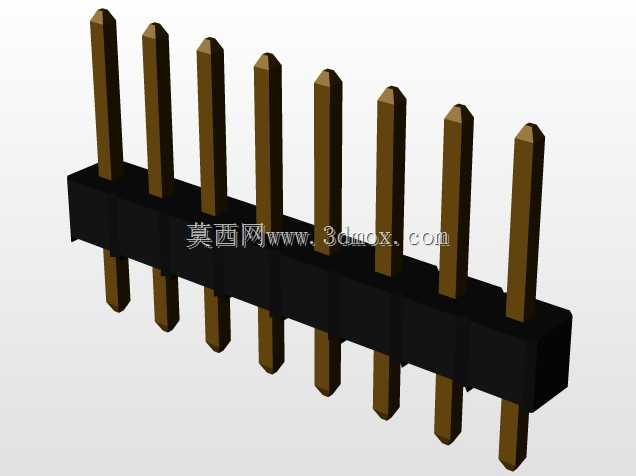

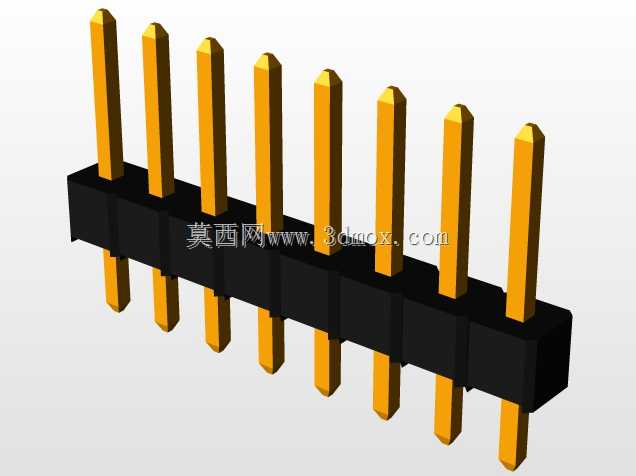

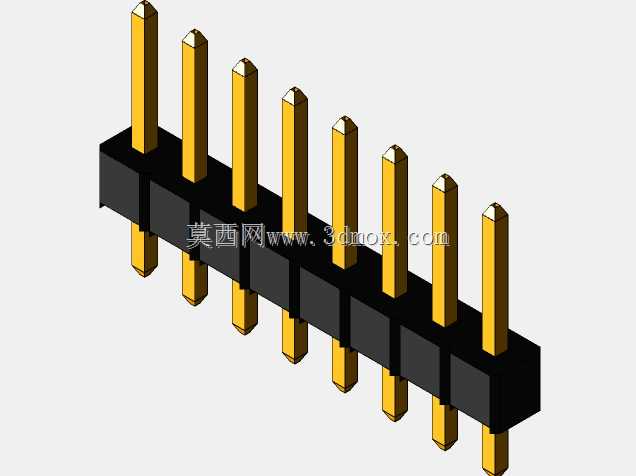

在消费电子、工业控制板卡、嵌入式开发板的板级互联场景中，直插排针是应用频次极高的板间连接元件，这款单排8Pin直插排针，主要承担两块平行印制电路板之间的信号与小电流传输功能，也可用于板卡与外接功能模块的可拆卸式连接，方便后期模块更换、调试与功能拓展。从结构设计来看，这款排针采用黑色绝缘基座搭配黄铜镀金针脚的经典结构，绝缘基座选用耐温工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、针脚移位的问题，同时绝缘基座的卡槽结构采用等距排布设计，每一个针脚的固定位都做了限位凸台，避免针脚在插装、焊接过程中出现倾斜、偏移，保证焊接后针脚的垂直度符合插装要求。针脚部分采用贯通式设计，针脚两端均伸出绝缘基座，一端用于焊接在主板的印制板通孔内，另一端用于对接对应规格的排母座，针脚的接触端做了倒角导向设计，能够在对接排母时顺利插入，避免针脚弯折、顶歪的问题，同时针脚表面的镀金层能够降低接触电阻，提升抗氧化能力，保证长期使用过程中接触性能稳定，不会出现接触不良、信号传输中断的问题。尺寸设计上，这款排针采用行业通用的2.54mm标准节距，适配市面上绝大多数通用排母、面包板、杜邦线的连接规格，整体长度方向覆盖8个针脚位，总长度20.32mm，绝缘基座宽度2.54mm，整体安装高度8.89mm，安装时需要在印制板上对应位置开设直径适配的金属化通孔，通孔的排布间距严格匹配2.54mm节距，焊接时针脚伸出印制板背面的长度控制在1-1.5mm即可，既保证焊接可靠性，也不会因为针脚过长造成背面元件短路。在实际选型应用中，这类排针多用于信号传输场景，不适合大电流供电回路使用，安装过程中需要注意基座的方向标识，部分带定位凸点的排针需要和排母的定位槽对应，避免反插造成信号定义错位；建模过程中需要严格控制针脚的同轴度、节距公差，公差范围控制在±0.05mm以内，才能保证实际生产后和排母的插拔手感适中，不会出现过紧难以插拔、过松接触脱落的问题。绝缘基座的边缘做了微小的倒角处理，既方便注塑生产时的脱模，也能避免安装时尖锐边缘划伤操作人员、刮伤印制板表面的阻焊层。针脚的贯通式固定结构，在基座内部做了滚花卡位设计，能够提升针脚和绝缘基座的结合力，避免插拔过程中针脚被从基座中带出，提升连接结构的机械可靠性。
