1602字符型SMN液晶显示模组结构

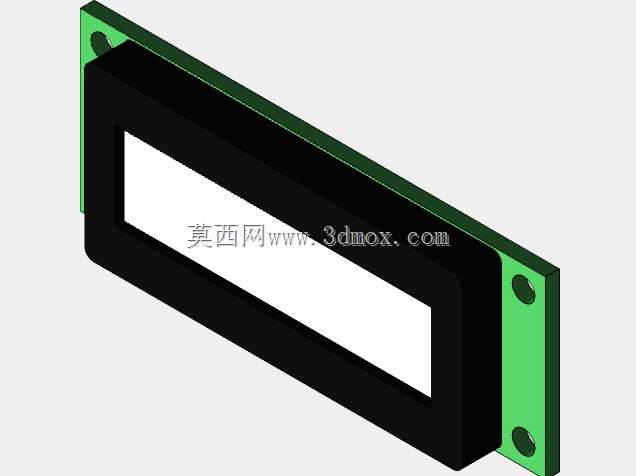

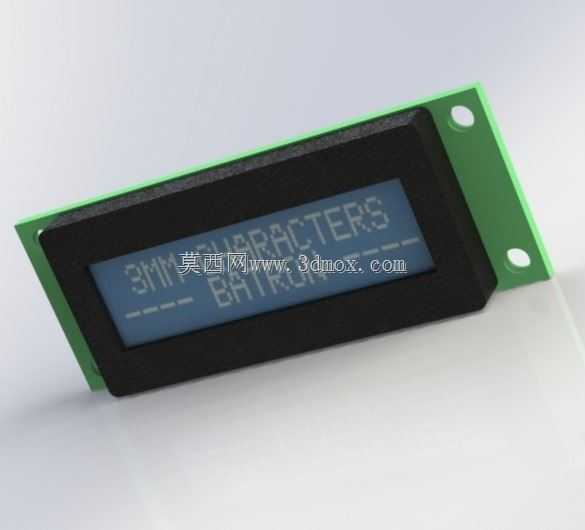

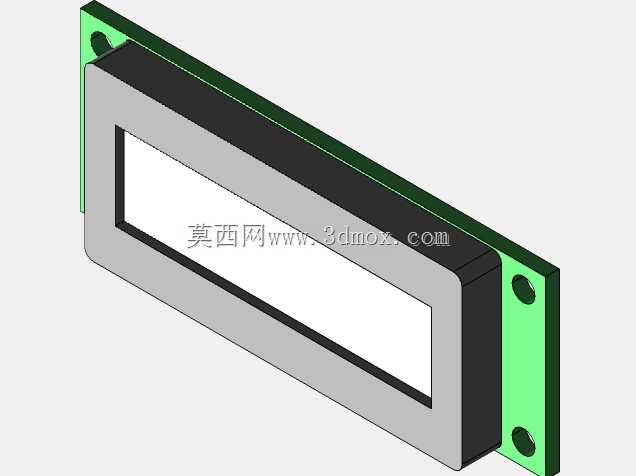

这款字符型液晶显示模组，是嵌入式设备人机交互环节常用的小型显示部件，日常在工业控制终端、小型检测仪器、嵌入式开发板、简易数控操作面板上都能见到它的身影，核心作用是输出设备运行参数、状态提示、操作指引这类文本类信息，相比段码屏能显示更多自定义字符，适配需要灵活输出文本提示的简易交互场景。从结构设计来看，模组采用黑框液晶视窗搭配绿色安装基板的组合，液晶视窗部分做了内嵌式限位，屏幕与外框之间预留了均匀的装配间隙，避免组装应力挤压液晶层导致显示异常，外框边缘做了微小的倒角处理，既可以避免装配时刮擦操作人员，也能减少与设备面板安装槽的卡滞问题。两侧延伸出的绿色安装基板上预留了两个圆形安装孔，孔位做了对称布局设计，安装时可以通过M2规格的螺丝直接固定在设备内部的安装柱上，也可以搭配面板卡扣实现嵌入式前面板安装，安装孔到屏幕视窗的边缘距离经过测算，刚好适配多数小型工控盒的面板开孔边界，不会出现安装后屏幕偏位、视窗被遮挡的问题。屏幕本身为16列2行的字符显示规格，每个字符块的点阵排布符合通用字符显示标准，可直接兼容通用的液晶驱动指令，无需额外做字符点阵的适配开发，能大幅缩短嵌入式设备的开发周期。设计时充分考虑了工业场景的装配兼容性，模组整体厚度控制在较低水平，可适配内部空间局促的小型手持检测设备、壁挂式控制终端的安装需求，基板上的引脚排布采用标准间距设计，既可以直接插焊在主控电路板上，也可以通过排线连接实现分体式安装，适配不同的设备内部布局。在实际选型应用中，这类显示模组不需要复杂的图形显示驱动，仅通过简单的并行或串行指令就能完成字符输出，对主控芯片的资源占用极低，非常适合对成本敏感、不需要复杂图形显示的工业简易控制场景，比如小型温控器的参数显示、流水线计数终端的数值输出、小型电源设备的状态提示等场景都能适配。结构建模时还原了模组的实际装配公差，外框与基板的结合处做了卡扣限位结构的还原，安装孔的位置、视窗的开口尺寸都按照实物的安装边界做了精准复刻，可直接用于设备面板开孔设计、内部安装空间校核，也能用于装配干涉检查，避免结构设计时出现安装位冲突、视窗对位不准的问题。
